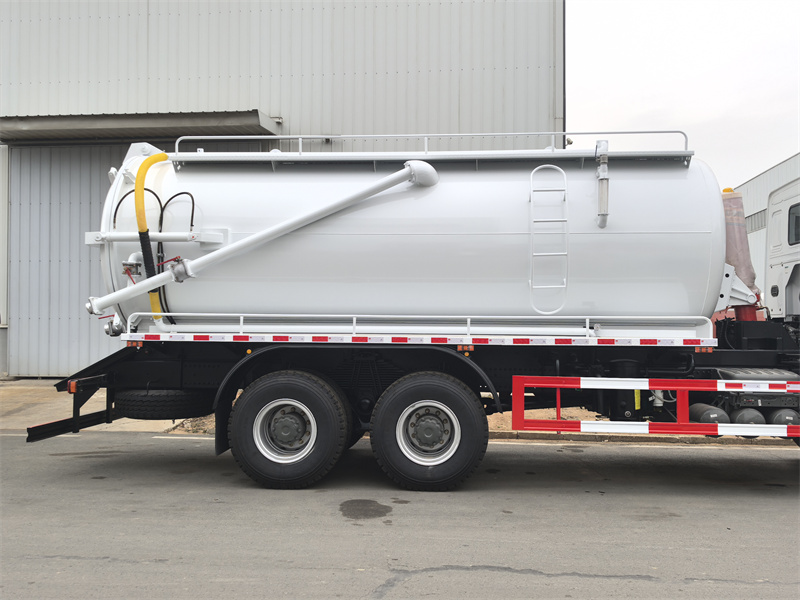

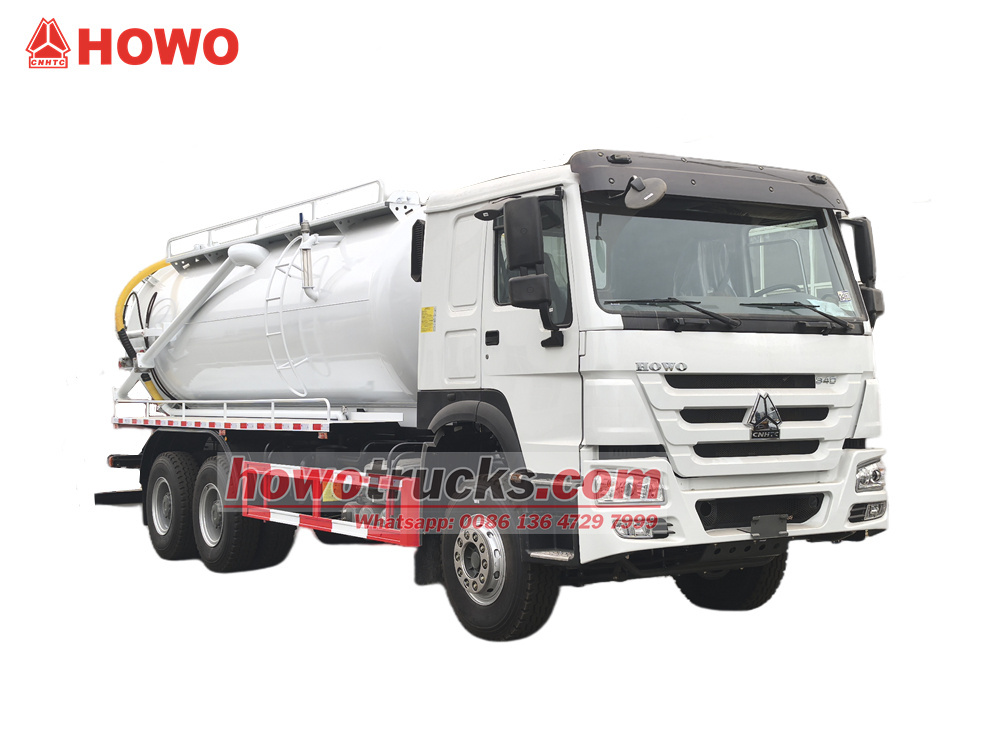

Der HOWO 6x4 15 m³ Abwassersaugwagen basiert auf dem HOWO HW76 Fahrgestell mit Fahrerhaus. Er verfügt über einen Radstand von 4600 + 1350 mm, einen Weichai WP10.340E22 Motor und ein Sinotruk HW19710 10-Gang-Getriebe. Der Aufbau besteht aus einem 15 m³ großen Abwassertank aus 5 mm dickem Kohlenstoffstahl. Der Tank ist anhebbar und die Heckklappe lässt sich öffnen. Die Saugleistung wird durch eine Jurop PN106D Vakuumpumpe mit einer Förderleistung von 11.000 l/min erreicht. Das Fahrzeug ist außerdem mit einem Sichtrohr, einer Leiter, einem Heckklappen-Ablassventil und einem manuellen hydraulischen Bedienhebel auf der Fahrerseite ausgestattet (zur Steuerung der Heckklappe und des Tanks).
Arbeitskapazität :
15cbmKabinentyp :
Howo HW76 cabinAntriebssystem :
6x4,RHDRadstand ( mm) :
4600+1350Motorspezifisch :
340HP / WEICHAI WP10.340E22Getriebe :
HW19710 transmission, 10 forward and 2 reverseVorderachse ( kg ) :
7000Hinterachse ( kg ) :
18000(2 AXLES)DerAbwasserreinigungstankwagen HOWO Dieses Spezialfahrzeug wurde für die effiziente Entsorgung von flüssigen und halbfesten Abfällen entwickelt. Ausgestattet mit einem 340 PS starken Weichai-Motor und einem 10-Gang-Getriebe bietet es hohe Leistung und Anpassungsfähigkeit an anspruchsvolle Straßenverhältnisse. Kernstück des Fahrzeugs ist ein 15 Kubikmeter fassender Kohlenstoffstahltank mit einer italienischen Jurop-Hochleistungs-Vakuumpumpe. Diese erzeugt schnell einen starken Unterdruck, um Klärschlamm, Rückstände aus Klärgruben, Industrieabwasser und andere Abwässer effizient abzusaugen. Der Tank ist hydraulisch anhebbar, und die Heckklappe lässt sich zum schnellen Entleeren hydraulisch öffnen. Das Ablassventil an der Heckklappe ermöglicht zudem die Abwasserentsorgung und macht die Bedienung äußerst komfortabel. Dank seiner starken Saugkraft, robusten Bauweise und einfachen Handhabung findet das Fahrzeug breite Anwendung bei der Reinigung von Klärgruben und Abwasserkanälen, der Schlammabsaugung und anderen Aufgaben.

Unsere Fabrik ist ein professioneller Hersteller im LKW-Bereich.
Wir garantieren, dass alle Produkte brandneu und von hoher Qualität sind.
»I.Produktdefinition und Einführung:
Hersteller:CS TRUCKS GROUP LIMITED
Produktmerkmale
1. Bewährter Antriebsstrang: Weichai-Motor + Sinotruk-Getriebe + HOWO-Fahrgestell – Eine optimale Kombination aus stabiler Leistung und einem umfassenden landesweiten Servicenetz.
2. Starke Saugkraft: Die JUROP Hochleistungs-Vakuumpumpe bietet hohe Effizienz und kann eine Vielzahl komplexer Arbeitsbedingungen bewältigen.
3. Bequemes Entladen: Die zweistufige Entladefunktion (Hebekippen + direkte Heckklappenentladung) ermöglicht die Verarbeitung von Abfällen unterschiedlicher Viskosität.
4. Großtank: Der Saugbehälter mit einem Fassungsvermögen von 15 Kubikmetern bietet eine hohe Ladekapazität und einen hohen Wirkungsgrad.
5. Einfache Bedienung: Ausgestattet mit einem handgeführten hydraulischen Steuerhebel in Bodennähe für eine einfache und benutzerfreundliche Bedienung.
» II.Produktparameter für HOWO 15CBM VakuumsauganlageLKW:
| HOWO 15CBM Vakuumsaugung LKW | |||
| Allgemein | Fahrzeugmarke | CS TRUCKS | |
| Fahrzeugmodell | CS5250GXH | ||
| Chassis-Marke | HOWO | ||
| Gesamtabmessungen | 9760 X 2550 X 3540 mm | ||
| zulässiges Gesamtgewicht / Leergewicht | 25000 kg / 11500 kg | ||
| Achslasten | 7000/18000 kg | ||
| Taxi | Kabinenkapazität | HOWO HW76 Kabine, eineinhalb Sitzreihen, mit Klimaanlage, USB-Anschluss und Lenkunterstützung | |
| Motor | Kraftstoffart | Diesel, 6 Zylinder in Reihe, 4-Takt, Kompressor, Ladeluftkühler, Wasserkühlung | |
| Marke | WEICHAI | ||
| Modell | WP10.340E22 | ||
| Leistung | 340 HP/ 250 kW | ||
| Nenngeschwindigkeit | 2200 U/min | ||
| Maximales Drehmoment | 1250 N·m | ||
| Maximales Drehmoment Drehzahl | 1400-1600 U/min | ||
| Verschiebung | 9,726 l | ||
| Emissionsnorm | Euro 3 | ||
| Chassis | Laufwerkstyp | 6x4, links Handantrieb | |
| Übertragung | HW19710-Getriebe, 10 Vorwärts- und 2 Rückwärtsgänge | ||
| Radstand | 4600+1350mm | ||
| Achsennummer | 3 | ||
| Reifenspezifikation | 12.00R20 | ||
| Reifennummer | 10 Reifen und 1 Ersatzreifen | ||
| Höchstgeschwindigkeit | 89km/h | ||
| Kraftstofftank | 400-Liter-Kraftstofftank aus Aluminiumlegierung | ||
| Malen | Metallic-Lack | ||
| Überbau | Tank | Tankkapazität | 15000 Liter |
| Tankmaterial | 5mm Kohlenstoffstahl mit antiseptischer Behandlung | ||
| Tankhebungswinkel | ≥45° | ||
| Vakuumpumpe | Vakuum Pumpe | Jurop PN106D | |
| Fließen | 660 m³/h,11000 L/min,388cfm | ||
| Drehzahl | 1300 U/min | ||
| Maximale Geschwindigkeit bei maximalem Vakuum | 2900 U/min | ||
| Vakuum | 27,5 Hg,92% | ||
| Kontinuierliches Vakuum | 18 Hg,60% | ||
| Maximaler Druck | 1,5 bar, 21,8 psi | ||
| Maximale Leerlaufleistung. | 18,4 PS/13,6 kW | ||
| Gewicht | 143 kg | ||
| Saugkopf | 7 m Länge mit DN 100 mm | ||
| Saugzeit | 250 Sekunden | ||
| Düsen | Eine Gruppe von Düsen umfasste | ||
| Vakuumpumpe | Hocheffizient, Vakuumrate 93% schnelles Ansaugen und Entleeren, Saughöhe 6 m. | ||
| Die Heckklappe kann hydraulisch geöffnet werden, um Feststoffe vollständig zu entladen. | |||
| Alle Standardzubehörteile: Schachtdeckel, Werkzeugsatz, englische Bedienungsanleitung..... | |||
| Optional | ** Das Tankmaterial könnte Edelstahl sein. | ||
» ⅢDieProdukt Detaillierte Einführung

Chassis-Konfiguration
• Chassis: HOWO HW76 Fahrgestell mit Fahrerhaus, 4600+1350 mm Radstand, 6x4-Antrieb, hohe Tragfähigkeit
• Motor: Ausgestattet mit einem Weichai WP10.340E22-Motor. Hubraum: 10 Liter, maximale Leistung: 340 PS. Dieser Motor ist bekannt für sein hohes Drehmoment, seinen geringen Kraftstoffverbrauch und seine hohe Zuverlässigkeit und bietet ausreichend Leistung für Pump- und Transportvorgänge.
• Übertragung: Nutzt das 10-Gang-Schaltgetriebe der Sinotruk HW19710-Serie. Die große Übersetzung des ersten Gangs sorgt für gute Steigfähigkeit, präzise Gangabstufung und hervorragende Schaltvorgänge.

Kernkörperkonfiguration:
1. Abwassersaugtank:
• Kapazität: Der Tank besteht aus 15 Kubikmetern Kohlenstoffstahl, gefertigt aus hochwertigem Q235B-Stahl mit einer Wandstärke von 5 mm. Die Innenseite des Tanks ist mit einem Korrosionsschutzmittel behandelt, um seine Lebensdauer zu verlängern.
• Strukturelle Merkmale:

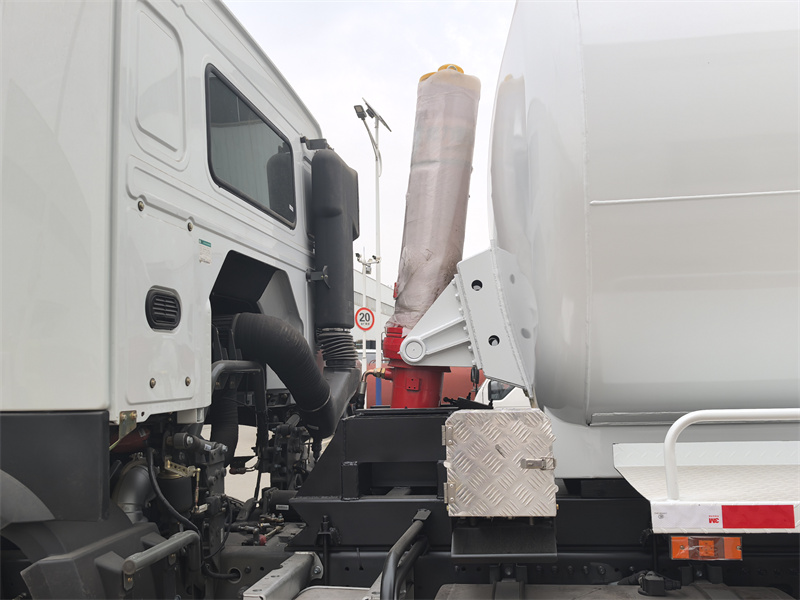

Hydraulisches Hebesystem: Ausgestattet mit einem hydraulischen Hebemechanismus, der über einen manuellen Hydraulikhebel auf der Fahrerseite gesteuert wird, kippt und hebt er den Tank um 45 Grad an.° Winkel, der ein schnelles Entleeren des Abfalls ermöglicht.

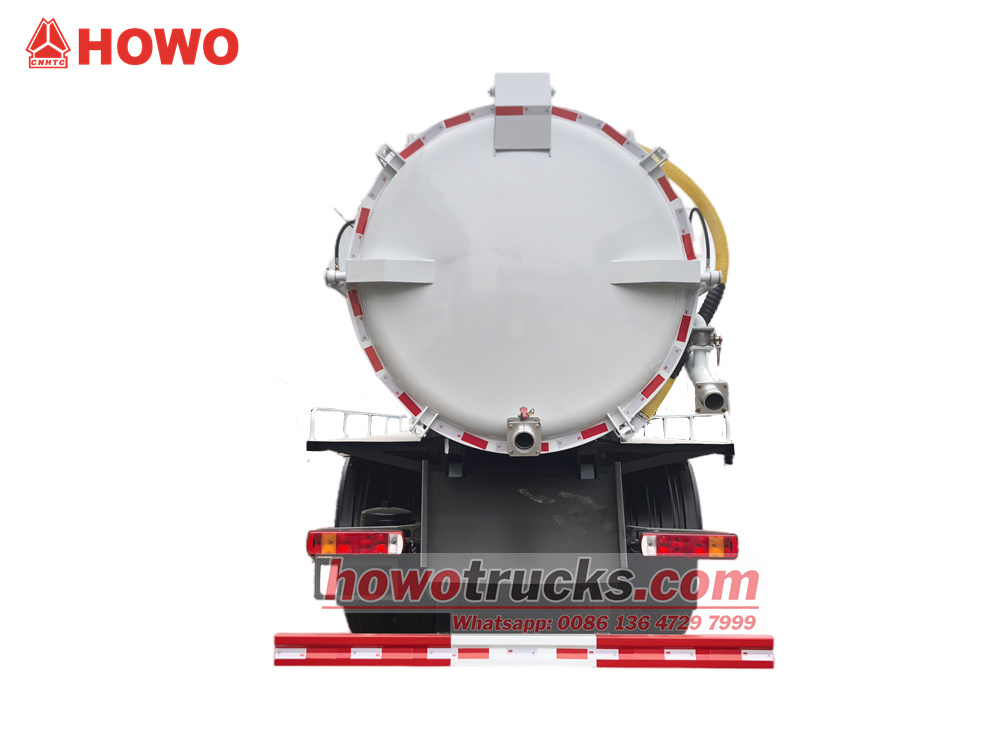

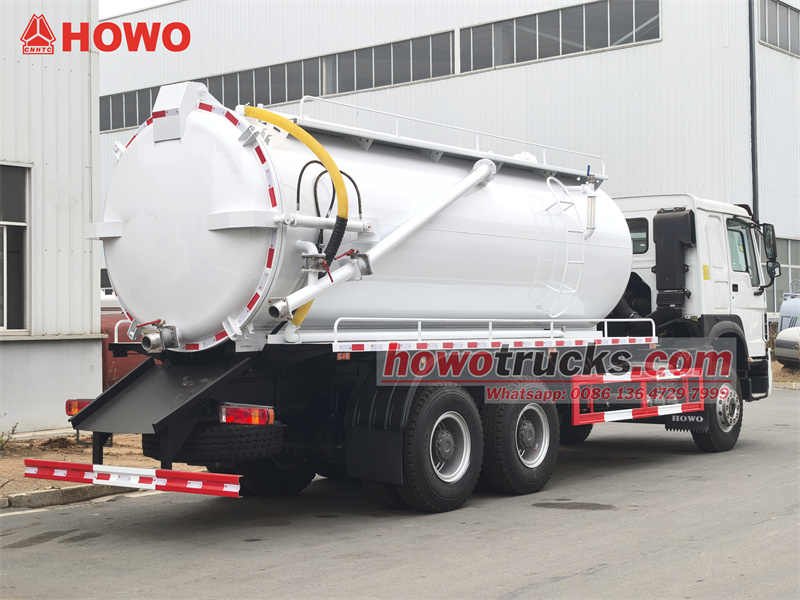

Heckklappe: Die Heckklappe verfügt über einen hydraulischen Öffnungs- und Schließmechanismus mit Sicherheitsverriegelung, um ein versehentliches Öffnen während des Betriebs zu verhindern. Sie bietet zudem eine zuverlässige Abdichtung, um das Risiko von Leckagen auszuschließen.

2. Vakuumpumpensystem:

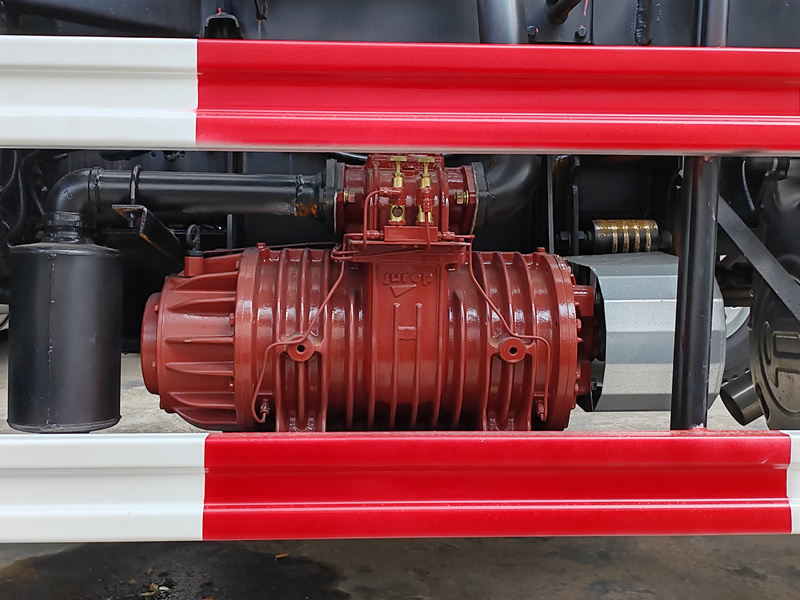

• Vakuumpumpe: Ausgestattet mit der renommierten Jurop PN106D Drehschieber-Vakuumpumpe.
• Förderleistung: 11.000 Liter/Minute. Diese Pumpe bietet eine hohe Förderleistung, ein hohes Vakuum (27,5 Hg, 92 %), einen großen Saugbereich und eine starke Saugkraft, wodurch die schnelle Absaugung von hochviskosem Schlamm und Abwasser ermöglicht wird.
3. Betrieb und Steuerung:

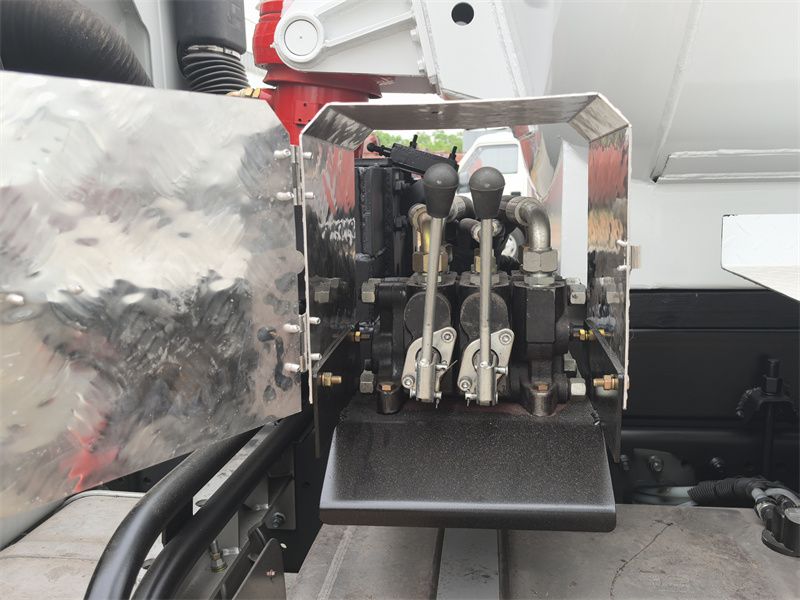

• Betrieb: Ein manueller Hydraulik-Joystick an der Seite der Kabine ermöglicht die zentrale Steuerung. Der Bediener kann den Tank bequem vom Boden aus heben/senken und die Heckklappe öffnen/schließen, was Sicherheit, Komfort und Zeitersparnis gewährleistet.

4. Standardzubehör:
• Abwasserschlauch: Dient zur Überwachung des Flüssigkeitsstands im Tank, um ein Überfüllen und ein Ansaugen der Vakuumpumpe zu verhindern.
• Leiter: Ermöglicht dem Bedienpersonal den Zugang zum Tankdach zur Inspektion oder Beobachtung. Das Tankdach ist rutschfest und mit seitlichen Geländern ausgestattet.
• Heckklappen-Ablassventil: Dient als zusätzlicher Ablassanschluss, der das Ablassen dünnflüssigerer Flüssigkeiten ermöglicht, ohne den Tank anheben zu müssen.
• Überlaufschutzventil: Am oberen Ende des Tanks ist ein Ventil installiert, um einen Rückfluss von Abfall zu verhindern, wenn der Tank voll ist.

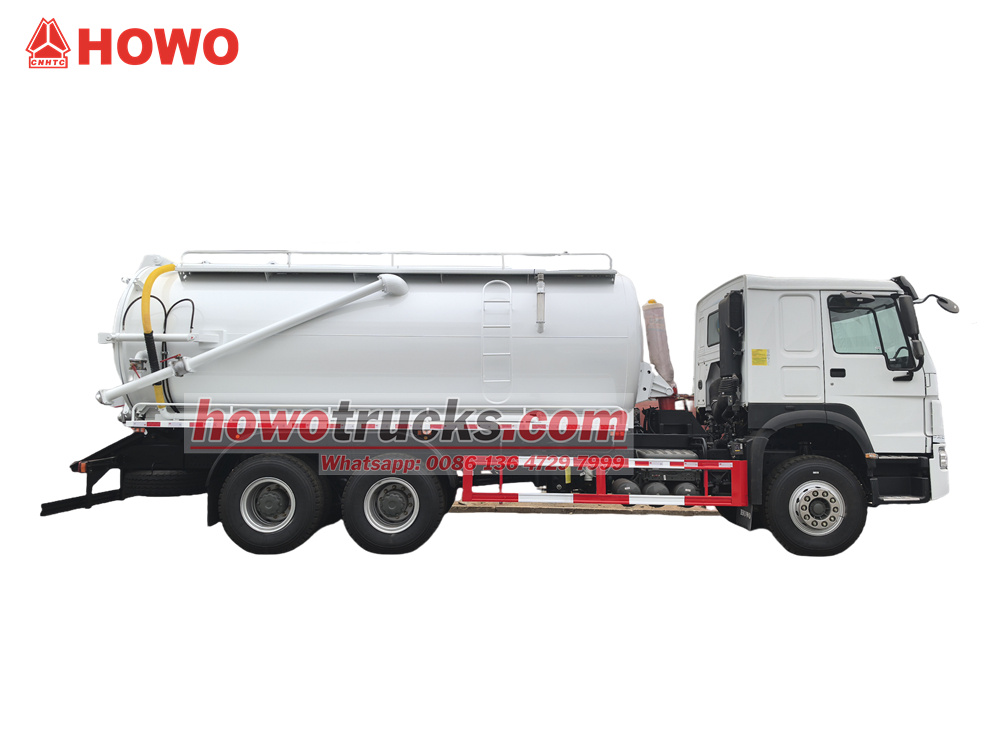

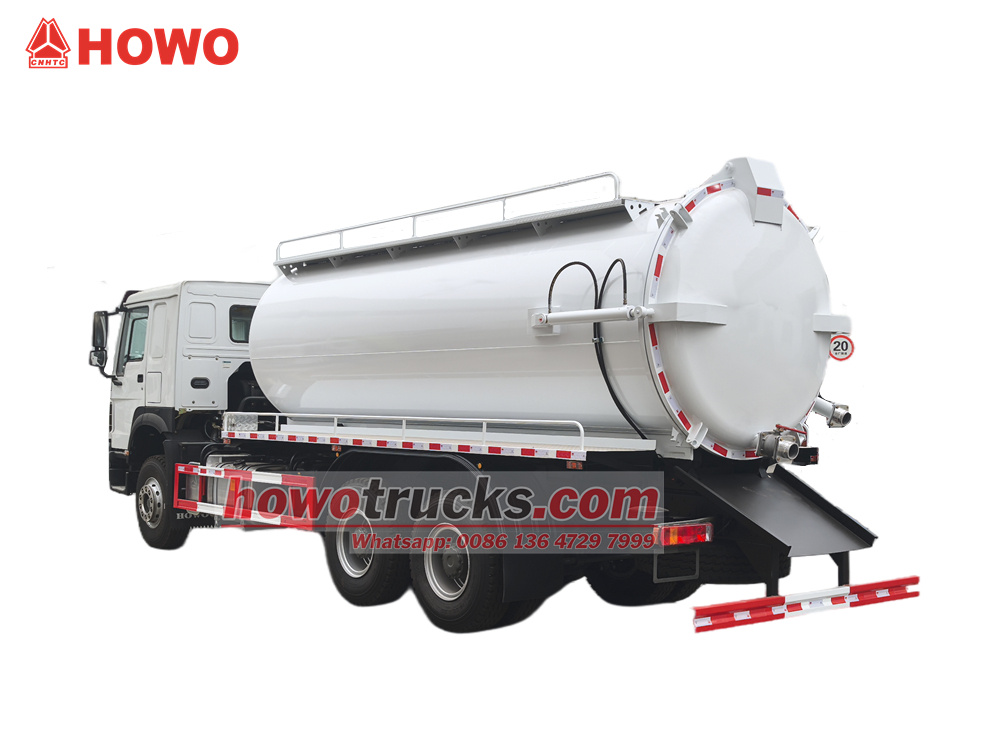

Zeichnung eines Abwassersaugwagens:

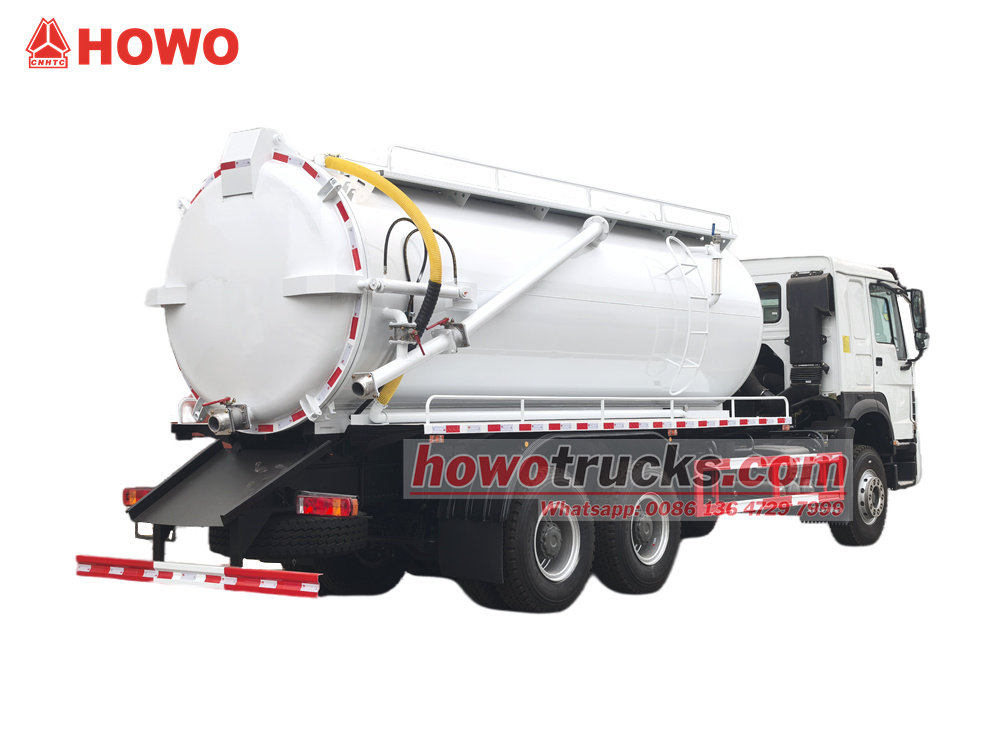

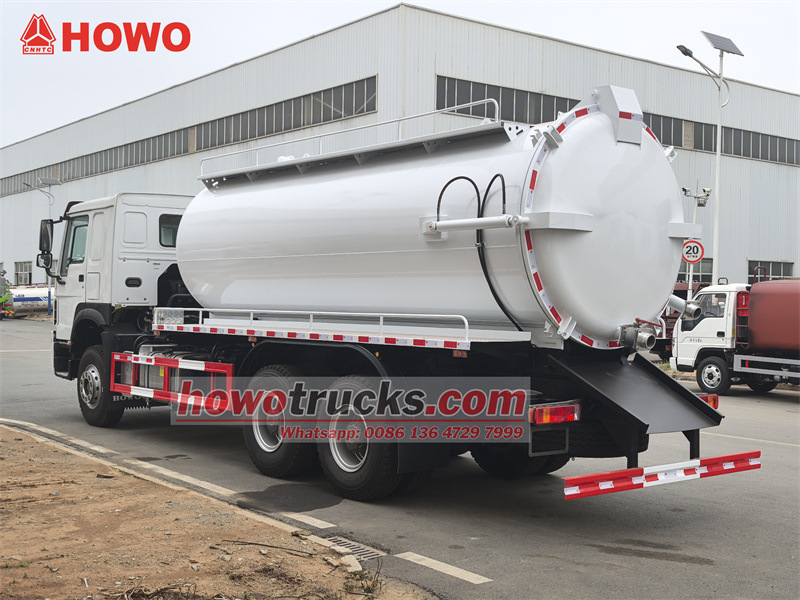

Öffnen Sie die hintere Tür:
UVerladen des Abwassers:


»IV. Funktionsprinzip
Das Funktionsprinzip eines Abwassersaugwagens beruht auf der starken Saugkraft einer Vakuumpumpe. Der Motor treibt die Vakuumpumpe an, die kontinuierlich Luft aus dem geschlossenen Tank absaugt und so ein extrem hohes Vakuum (Unterdruck) im Inneren erzeugt. Unter dem Einfluss des atmosphärischen Drucks werden Abwasser und Schmutz von außen durch das Saugrohr in den Tank gedrückt. Der Flüssigkeitsstand kann während des Betriebs über ein Schauglas überwacht werden. Zum Entleeren kann die Heckklappe des Tanks geöffnet werden, oder die Flüssigkeit wird unter Überdruck durch ein Auslassventil abgelassen. Der gesamte Vorgang wird vom Hydrauliksystem des Fahrzeugs gesteuert, das das Anheben des Tanks und das Öffnen und Schließen der Ventile regelt.
