Schrittweise Bedienungsanleitung für den Einsatz des HOWO NX Asphaltverteilers

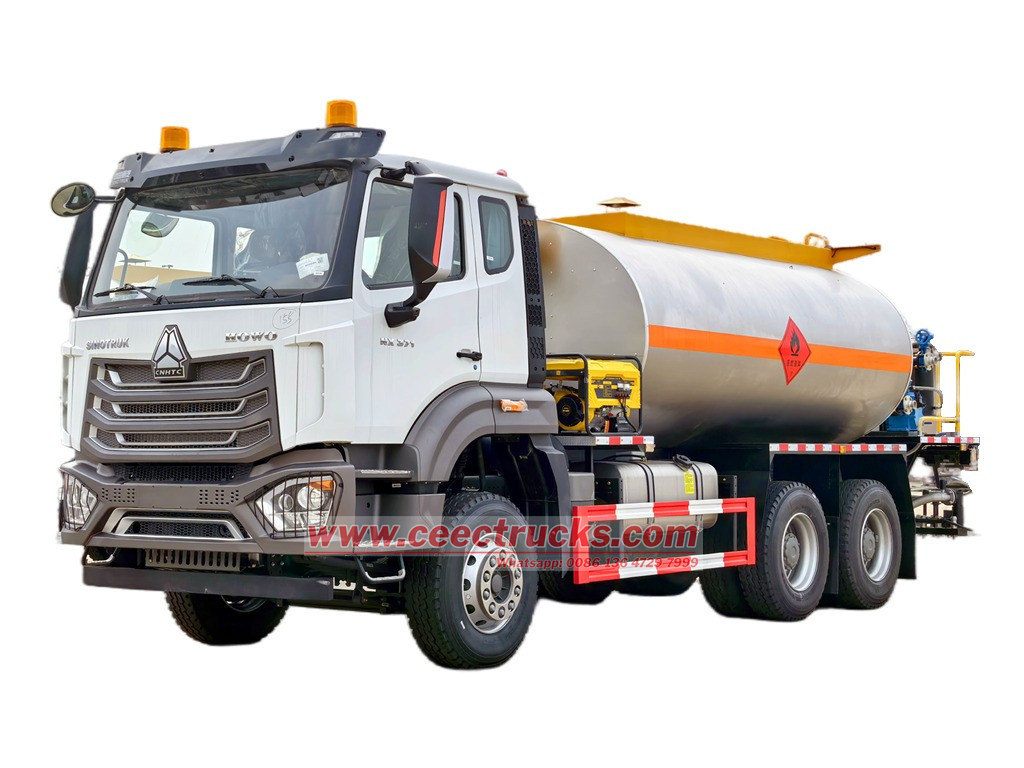

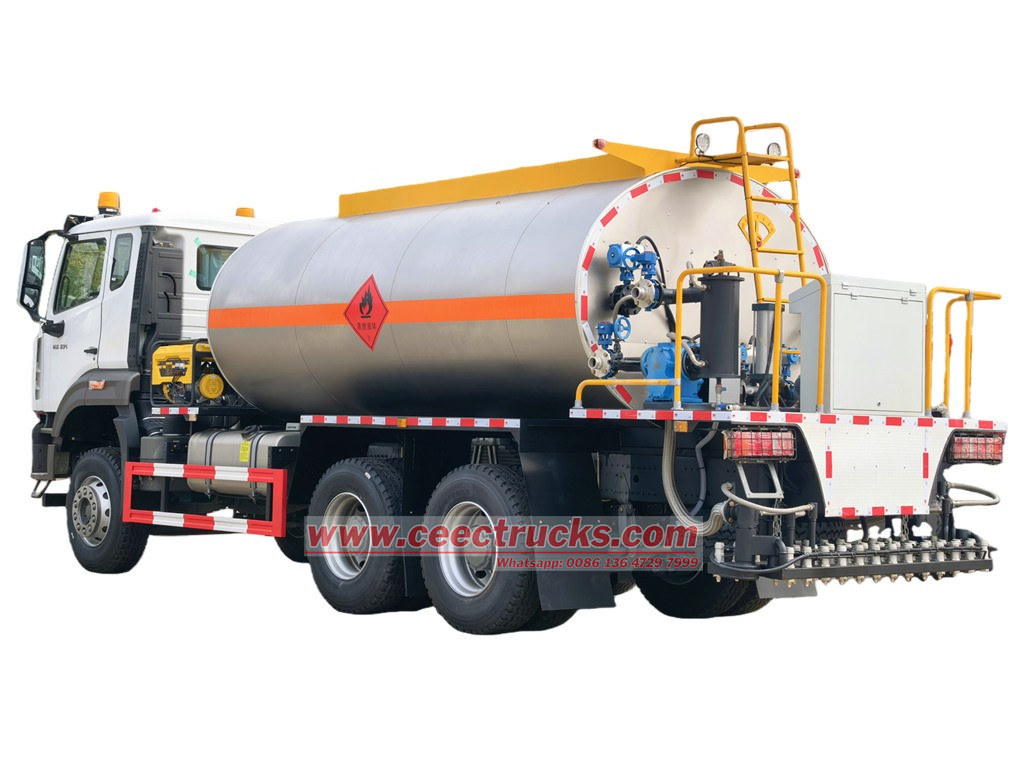

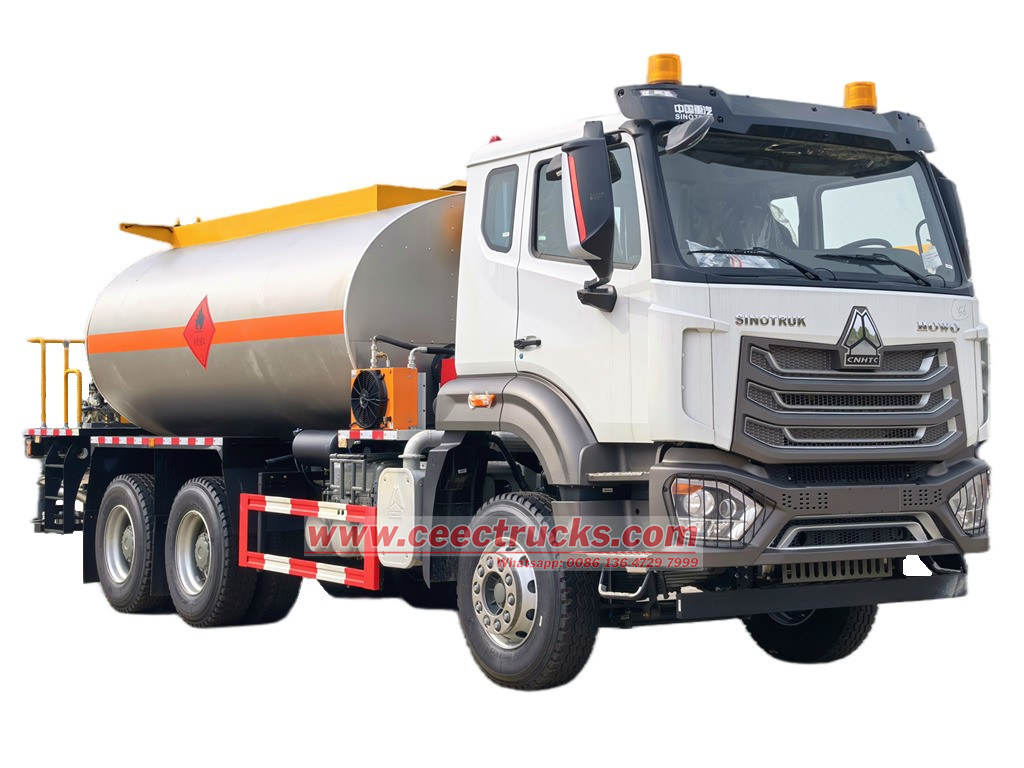

Was ist der HOWO NX 15000L Intelligente Bitumen-Verteilerwagen?

Der Sinotruk HOWO NX 6X4 Asphaltverteiler-Lkw Diese Fahrzeuge wurden für den Export nach Nigeria, Afrika, entwickelt und verfügen über einen Radstand von 3800 + 1350 mm. Sie sind ausgestattet mit einem Sinotruk WD615.47 Dieselmotor mit 371 PS und 9726 cm³ Hubraum, einem HW19710 Getriebe mit 10 Vorwärts- und 2 Rückwärtsgängen, das einen sehr geringen Kraftstoffverbrauch und hohen Fahrkomfort bietet, einem 15 m³ Asphalttank, einer intelligenten Asphaltpumpe RCB38/0.6-80F, einer Hebei-Thermoölpumpe, einem italienischen G20-Brenner und einem Lutian-Druckluftmotor. Sie können modifizierten Asphalt, Heißmischasphalt, Emulsionsasphalt und andere Asphaltmaterialien laden. Intelligentes Bitumenverteilungsfahrzeug HOWO NX 6x4 Es vereint hohe Effizienz, Intelligenz und Langlebigkeit und eignet sich daher für verschiedene Straßenbauprojekte und ist die ideale Wahl für Asphaltspritzarbeiten bei Straßenbauprojekten.

Name	HOWO NX Bitumenvertrieb
Motor	WEICHAI WD615.47 Dieselmotor, 371 PS und 9726 cm³
Übertragung	HW19710 Schaltgetriebe
Radstand	3800+1350mm
Reifen	12.00R20
Kabine	HOWO NX
Fahrmodell	Linkslenker / Rechtslenker
Malerei	Individuelle Lackierung und Logo



Oberkörper	Bitumen-Tankwagen-Kit
Kapazität	15000 Liter
Material	Hochfester Kohlenstoffstahl
Bitumenpumpe	RCB38/0.6-80F, intelligenter Typ, Durchflussrate 38 m³/h Druck 0,6 MPa
Heizsystem	G20 Italienischer Riello Dieselbrenner Heizleistung 140-200 kcal/h Heizöl 40-25-160
Kontrolle	SPS-Steuerbox in der Kabine Integrierte Steuereinheit hinten

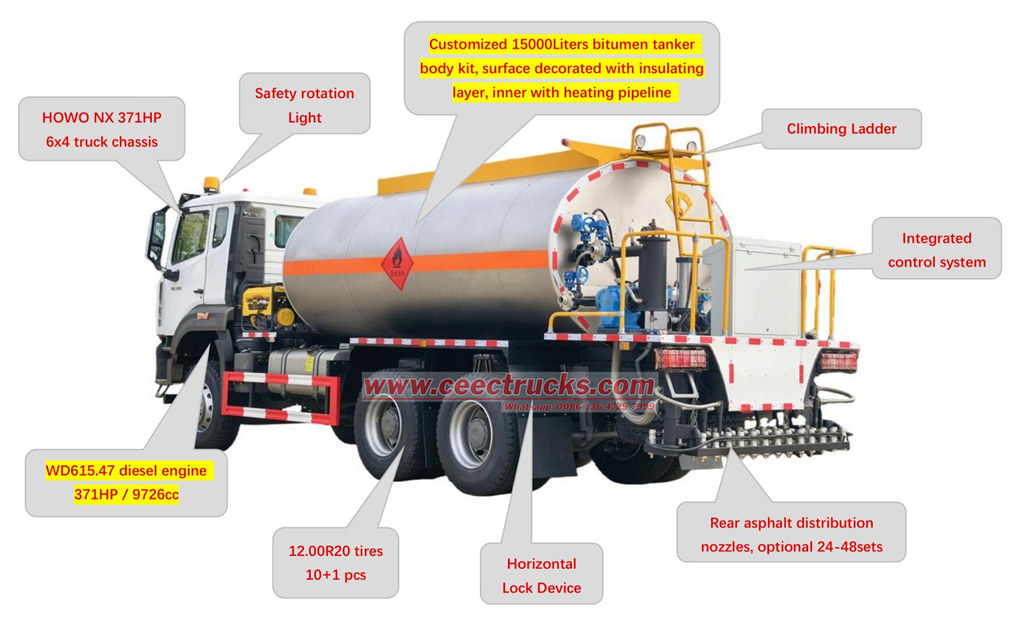

Hauptkomponente für den HOWO NX Bitumen-Verteilerwagen?

→ Intelligente integrierte Steuereinheit auf Basis eines deutschen Infineon-Chips;

→ Sprühbalken mit integriertem Klappgelenk;

→ Vollständige Rohrleitungsheizung;

→ Funktionsbasierte Sprühinitiierungstechnologie;

→ Intermittierendes Sprühen.

•

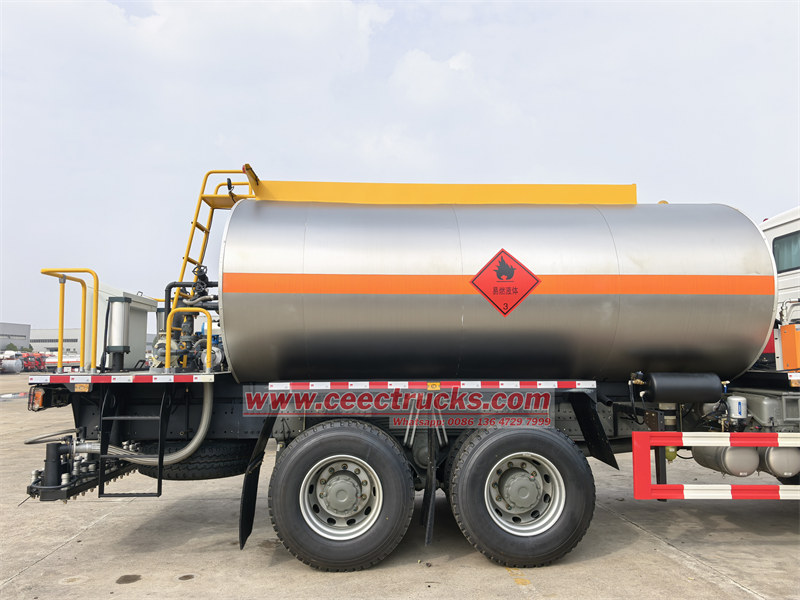

  HOWO Asphaltverteilungs-Tankwagen-Kit
•

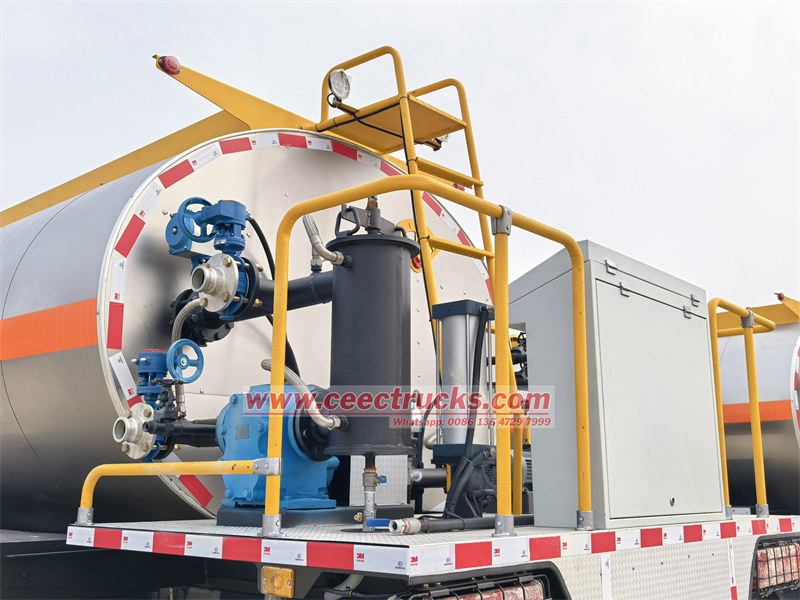

  Heckplattform mit dem notwendigen Zubehör
•

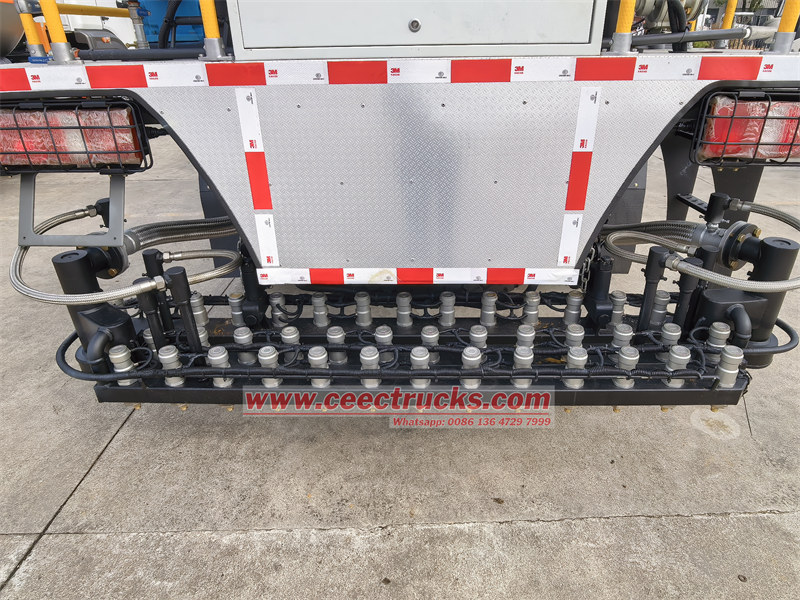

  Bitumen-LKW mit Hecksprühdüsen

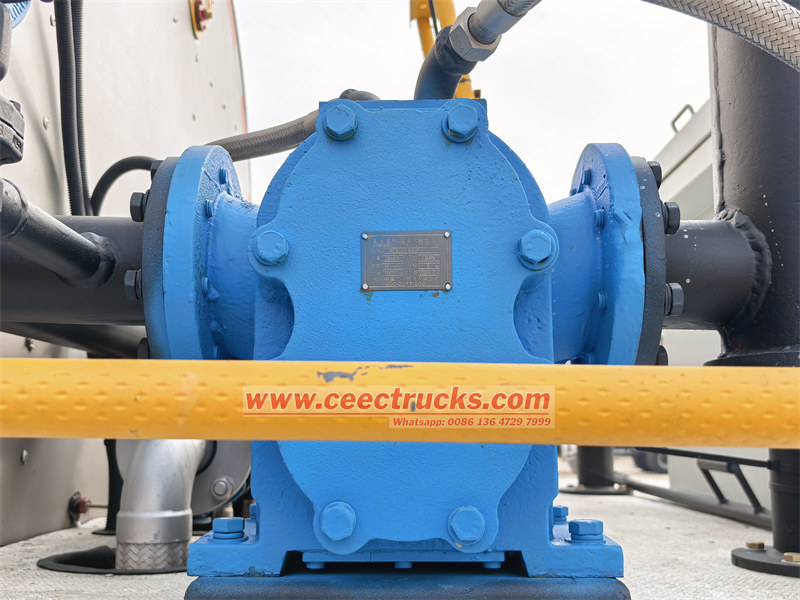

Asphaltpumpenbaugruppe



Modell: RCB38/0.6-80F

Durchflussrate: 38 m³/h

Druck: 0,6 MPa

Drehzahl: 960 U/min

Saughöhe: 5 m

Leistung: 15 kW

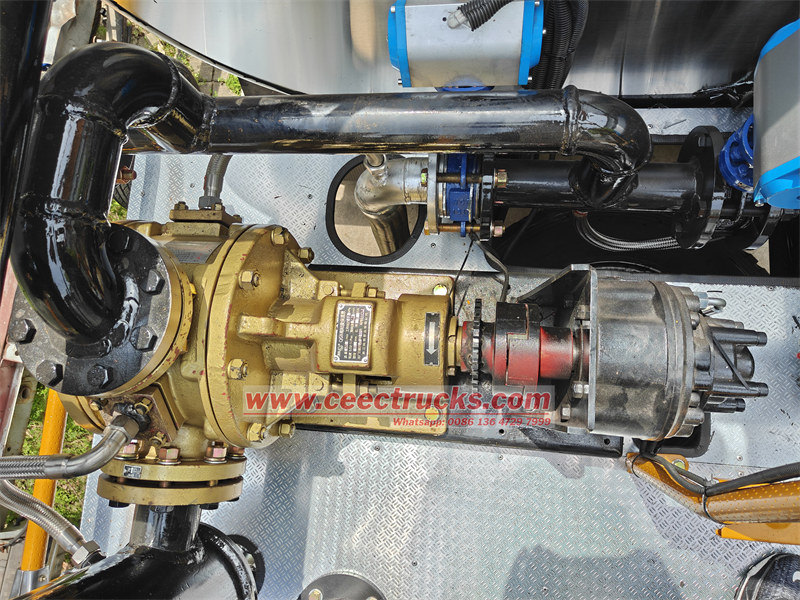

Hochviskose Isolierpumpe



Modell: QGB

Durchflussrate: 680 l/min

Betriebsdruck: 0,8 MPa

Viskosität: 0,02-1,3 Pa

Arbeitsgeschwindigkeit: 584 U/min

Rohrleitungsdurchmesser: 80 mm

Leistung: 11 kW



•

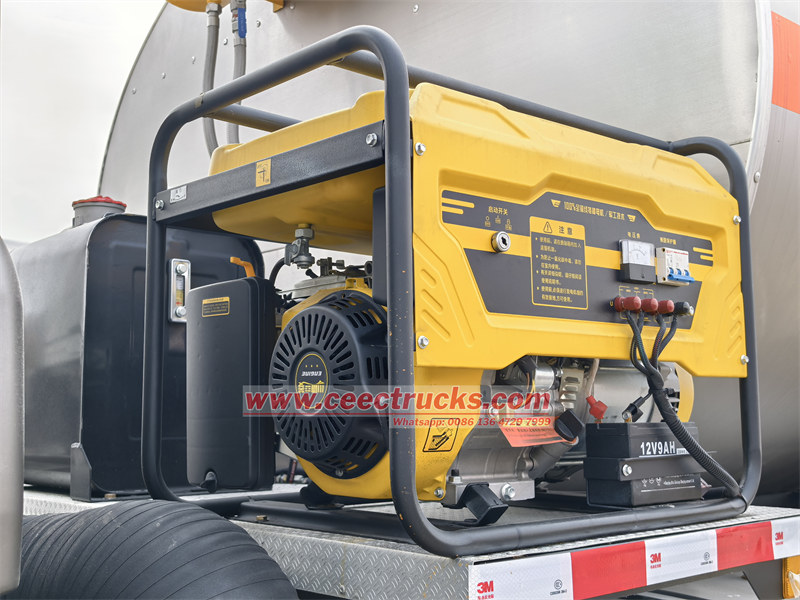

  Generatorbaugruppe
•

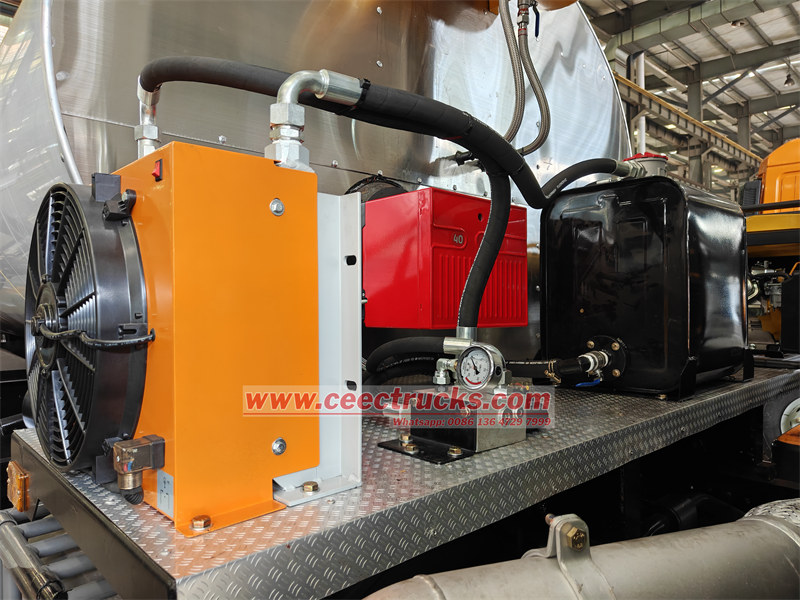

  G20 Italienischer Riello Dieselbrenner
•

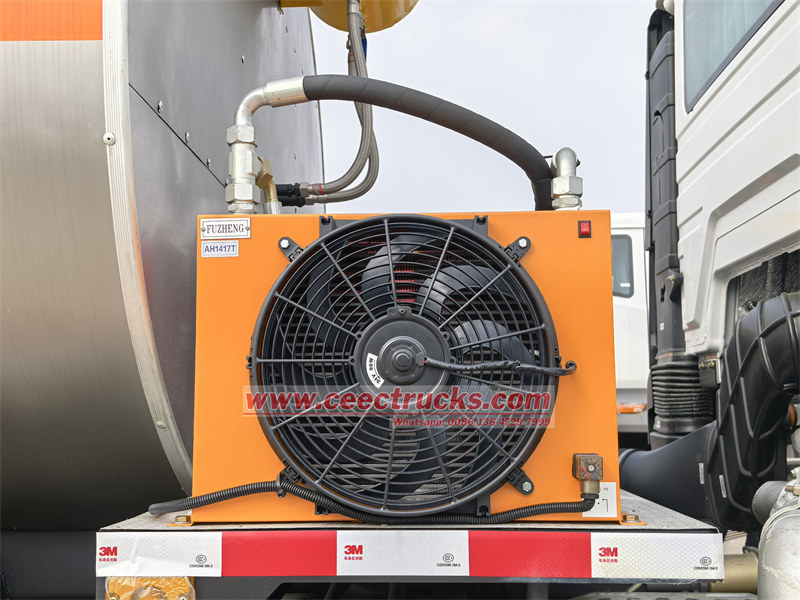

  Kühlerbaugruppe





Der Asphalttankwagen basiert auf dem HOWO 6x4 NX-Lkw-Chassis und besteht aus dem Innentank, Isoliermaterialien, Verkleidung, Schwallblechen, Brennkammer, Asphaltleitungen im Tank, Heizeinheit, Brenner, Ölfilter, Volumenmesser und intelligenter Steuereinheit. Nachfolgend die technische Zeichnung des Bitumenverteilungssystems mit Tankwagen und Rohrleitungen:

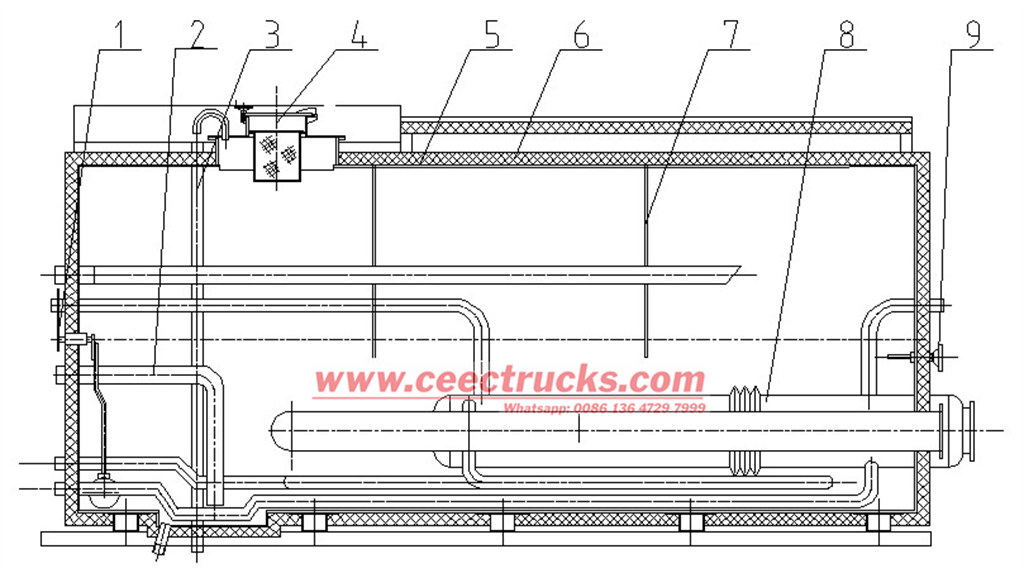

Asphalttankwagen-Montage

1 Lautstärkemesser,

2 Ölsaugrohr,

3 Überlaufrohr,

4 Ölfilter,

5 Innentank,

6. Wärmedämmstoffe,

7-Leitblech,

8 Brennkammer,

9 Thermometer

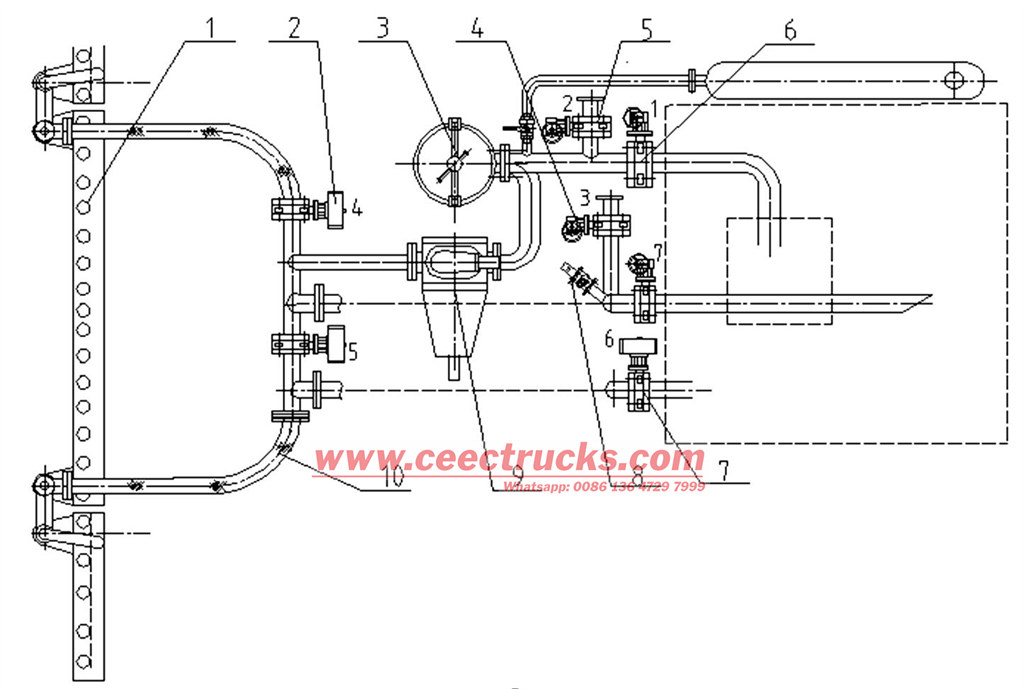

Asphaltpumpen- und Rohrleitungssystem



1 Zylinderdüsenbaugruppe, 2 Ölauslassventile, 3 Filter, 4 Transferventil, 5 Selbstansaugventil, 6 Öleinlassventil, 7 Pneumatisches Ölrücklaufventil, 8 Handsprührohrventil, 9 Asphaltpumpe, 10 Edelstahlschlauch

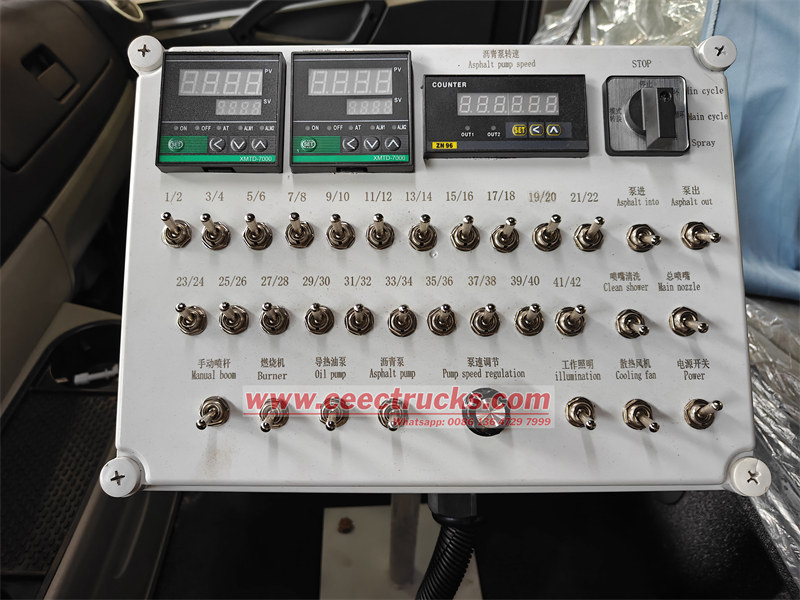

In der Kabine integrierte Steuereinheit für separate Düsenbedienung

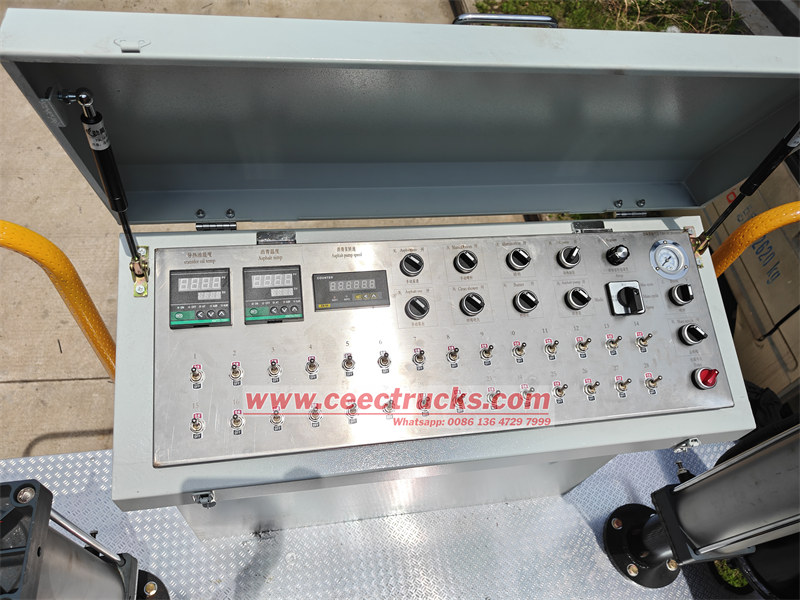

Aus Sicherheitsgründen ist die integrierte Steuereinheit hinten auf der Plattform montiert.
