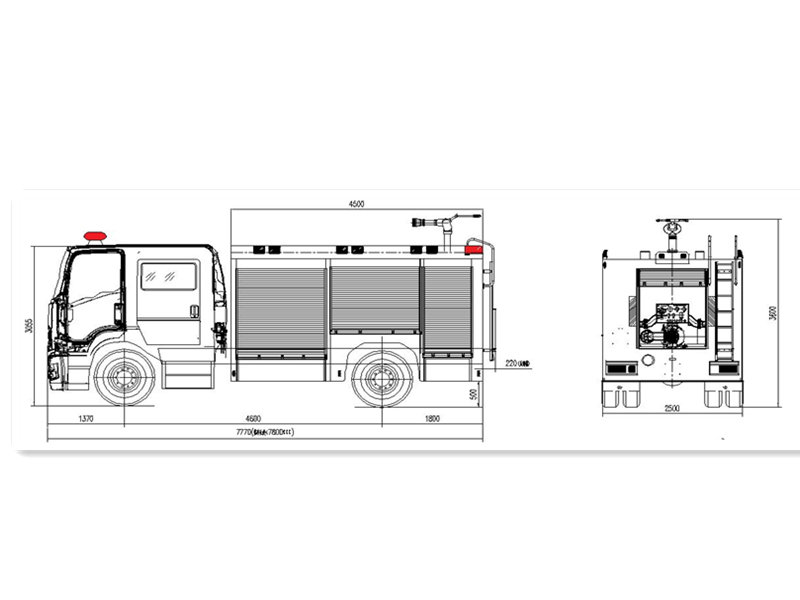

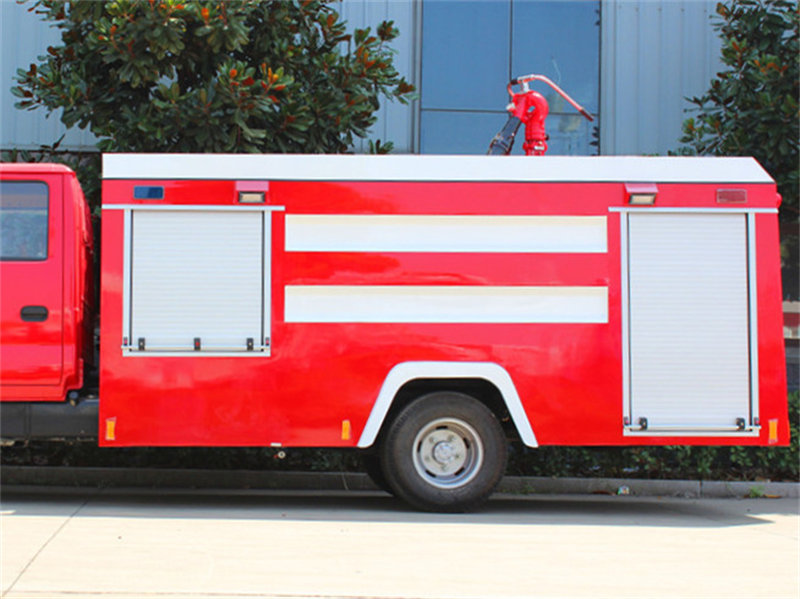

HOWO Sinotruk Schaumlöschfahrzeug – Strukturprinzip

Als professionelles Schaumlöschfahrzeug auf Basis eines Sinotruk-Leicht-Lkw-Fahrgestells hat es sich dank seiner präzisen Fertigung, fortschrittlichen Kerntechnologie, durchdachten Konstruktion und umfassenden praktischen Vorteile zu einem unverzichtbaren Einsatzmittel für die Brandbekämpfung in Städten, Industrie- und Bergbaubetrieben, der petrochemischen Industrie und anderen Bereichen entwickelt. Von der Leistung und Löscheffizienz bis hin zur Bedienfreundlichkeit wurde jeder technische Parameter dieses Howo-Schaumlöschfahrzeugs sorgfältig optimiert, um den Anforderungen realer Brandbekämpfungseinsätze vollumfänglich gerecht zu werden und Professionalität und Zuverlässigkeit in Einklang zu bringen.

⇒ Kernvorteile:

1. Ausgestattet mit einem YC4E140-33 Motor mit einer Nennleistung von bis zu 105 kW, der eine starke und stabile Leistungsabgabe gewährleistet.

2. Ausgestattet mit einer CB10/40 atmosphärischen Druckfeuerlöschpumpe, Nennfördermenge 40 l/s, Nenndruck 1,0 MPa, maximale Saugtiefe 7 m, Ansaugzeit ≤ 35 s.

3. Reichweite des Wasserstrahls ≥ 60 m, Reichweite des Schaumstrahls ≥ 48 m, 360° horizontale Drehung und -35°～70° vertikale Drehung, die eine Brandbekämpfung über große Entfernungen und ohne toten Winkel ermöglicht.

4. Ausgestattet mit einem Schaumdosierer vom Typ PH64 mit Ringpumpe, lässt sich das Mischungsverhältnis flexibel zwischen 3% und 6% einstellen, bei einer maximalen Mischdurchflussrate von 64L/s.

5. Bildet schnell eine dichte Schaumschicht, die das Feuer durch verschiedene Mechanismen der Abdeckung, Kühlung und Erstickung unterdrückt und den Sauerstoff wirksam isoliert.

6. Zusätzliche Instrumente und Schalter sind in das Bedienfeld integriert, wobei Druckmessgeräte, Vakuummessgeräte und Flüssigkeitsstandanzeigen gut sichtbar sind und so eine präzise Bedienung ermöglichen.

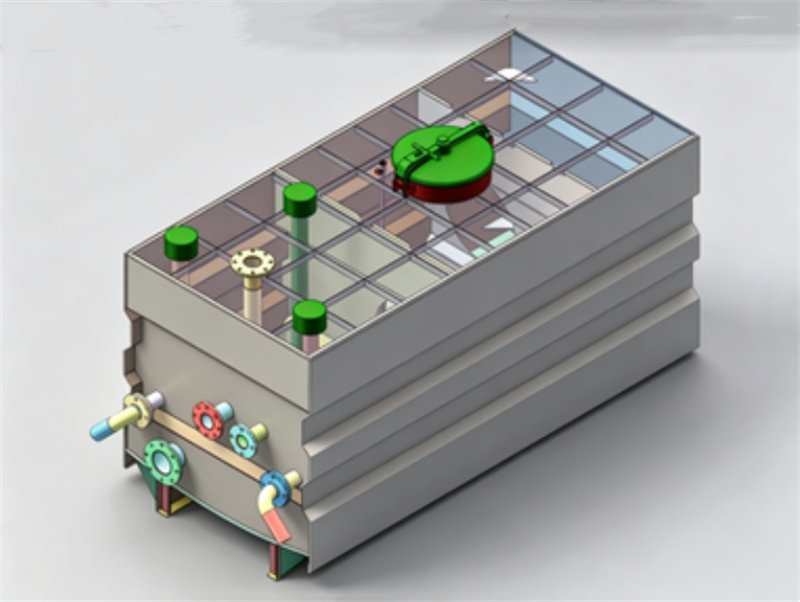

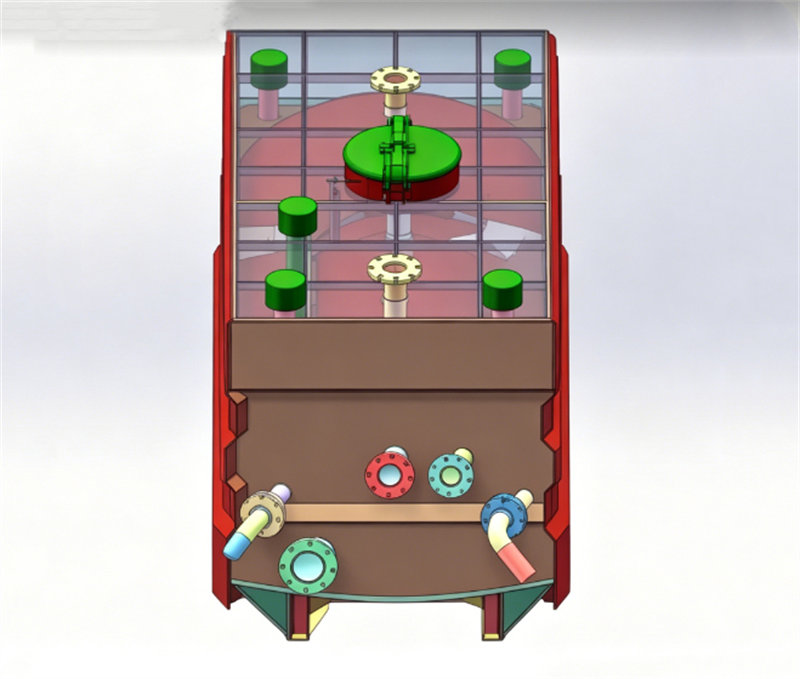

⇒ Panzeraufbau:

✺Gesamtflüssigkeitskapazität 4,0 Kubikmeter, einschließlich eines 3000-Liter-Wassertanks und eines 1000-Liter-Schaumtanks.

✺Hochwertige, geschweißte Stahlblechtanks mit innenliegender Korrosionsschutzbehandlung. Die Bodenplatte ist 4 mm dick, die Seiten- und Dichtungsplatten 3 mm und die Deckplatte besteht aus 3 mm dickem, geriffeltem Kohlenstoffstahlblech. Dadurch wird ein optimales Verhältnis zwischen Korrosionsbeständigkeit und Stabilität erreicht.

✺Der Schaumtank besteht aus hochwertigem Edelstahlblech, mit einer 4 mm dicken Bodenplatte, 3 mm dicken Seiten- und Dichtungsplatten und einer 3 mm dicken Edelstahl-Riffelplatte auf der Oberseite, wodurch Schaumkorrosion wirksam verhindert wird.

✺Der Tank ist mit Anti-Schwapp-Schwallblechen ausgestattet, um die Auswirkungen des Flüssigkeitsschwappens auf die Fahrzeugstabilität während des Betriebs zu reduzieren.

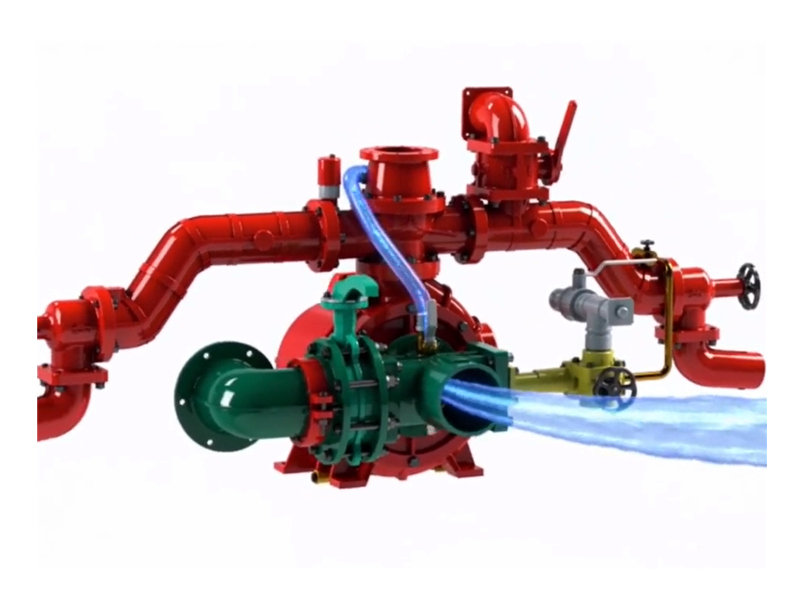

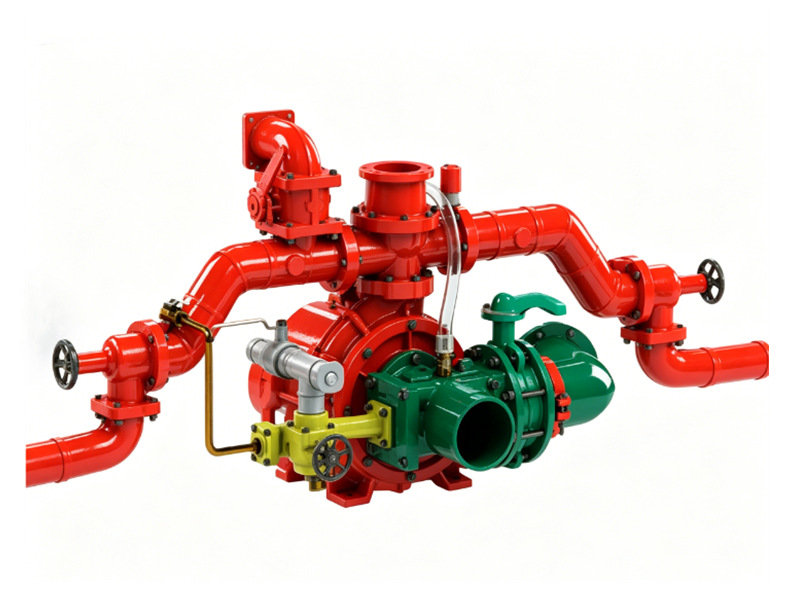

⇒ Feuerlöschpumpe:

✺Hoher Durchfluss, kurze Ansaugzeit

✺Verwendet eine Kolbenvakuumpumpe und ist hinten montiert.

✺Schneller Anlauf und hohe Pumpleistung

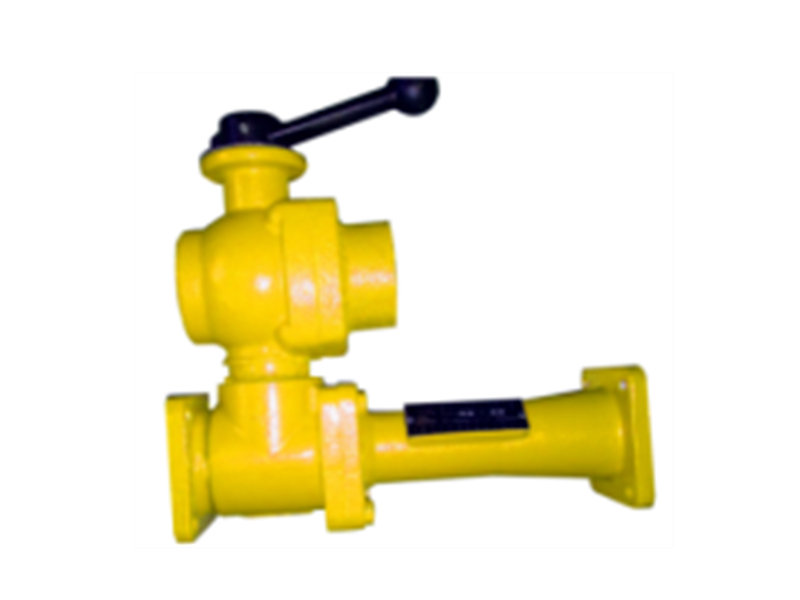

⇒ Schaumdosiermischer

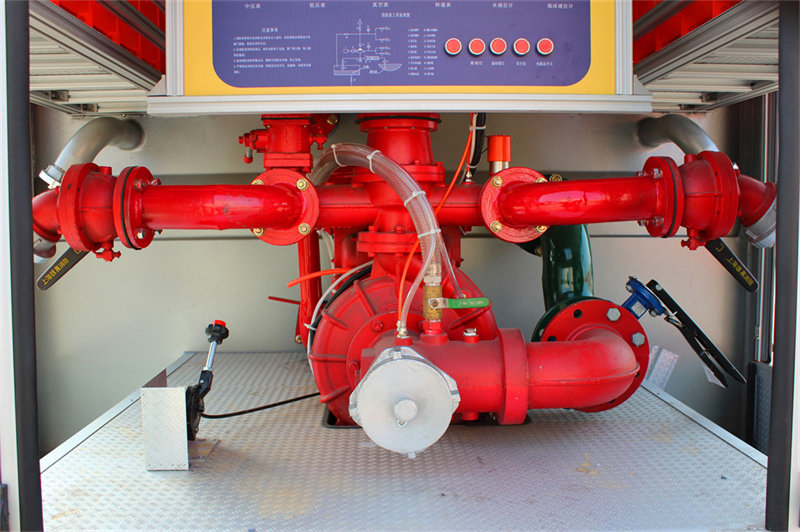

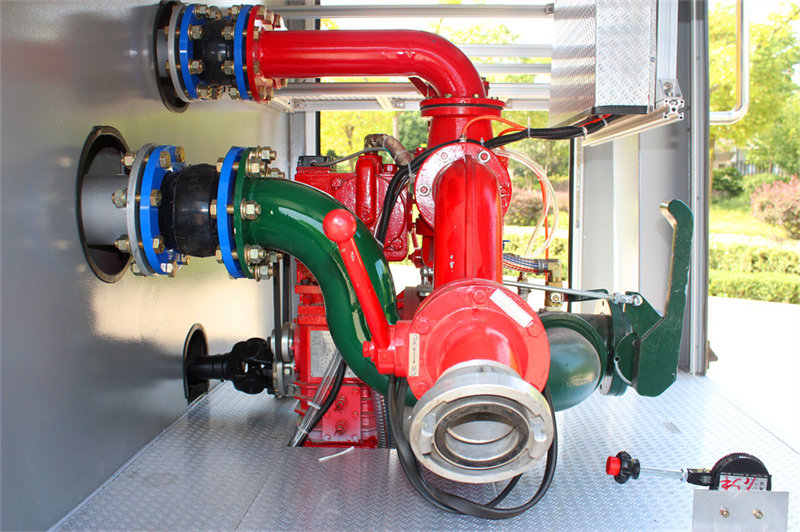

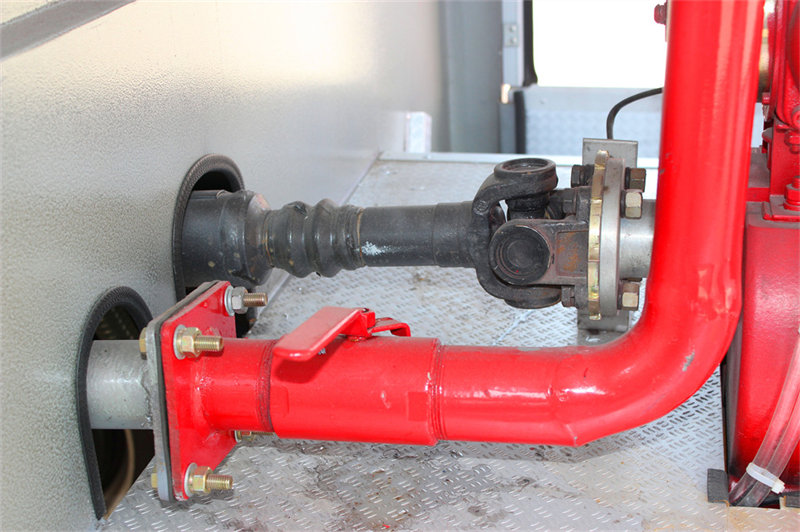

⇒ Rohrleitungssystemdesign

✺Das Rohrleitungssystem verwendet nahtlose Stahlrohre, die über Flansche mit den einzelnen Komponenten verbunden sind.

✺Hervorragende Dichtungsleistung und Korrosionsbeständigkeit gewährleisten eine leckagefreie Wasser- und Schaumversorgung.

✺Die Anordnung der Tankauslassrohre, externen Einlassrohre, Auslassrohre und Einspritzrohre ist sinnvoll.

✺Das DN125-Tankauslassrohr ist mit einer manuellen Absperrklappe und einem flexiblen Verbindungsstück für eine sichere Verbindung ausgestattet.
