Zuverlässige LKW-Ladekrane: Komponenten und präzise Verarbeitung

Viele Käufer von LKW-Ladekranen vergleichen lediglich Tonnage und Preis, übersehen dabei aber oft einen entscheidenden Faktor. Ein Kran hebt schwere Lasten von mehreren tausend Kilogramm; jeder Hebe-, Teleskop- und Schwenkvorgang stellt die Präzision und die handwerkliche Qualität auf die Probe.

Bei Bearbeitungsfehlern an Bauteilen, unzureichender Schweißnahtfestigkeit oder stark schwankender Qualität von Hydraulikarmaturen können kleinere Probleme wie beispielsweise Blockierungen des Auslegers oder Lastverschiebungen auftreten. Schlimmer noch: Es können Verformungen und Risse in den Bauteilen entstehen, die erhebliche Sicherheitsrisiken bergen.

Ein zuverlässiger Kran ist niemals eine einfache Ansammlung von Stahlplatten und Ersatzteilen. Er wird unter Einhaltung strenger Standards entlang der gesamten Produktionskette gefertigt: vom Plattenzuschnitt über Biegen und Bearbeiten bis hin zum Roboterschweißen, der Auswahl des Hydrauliksystems und der Oberflächenbeschichtung.

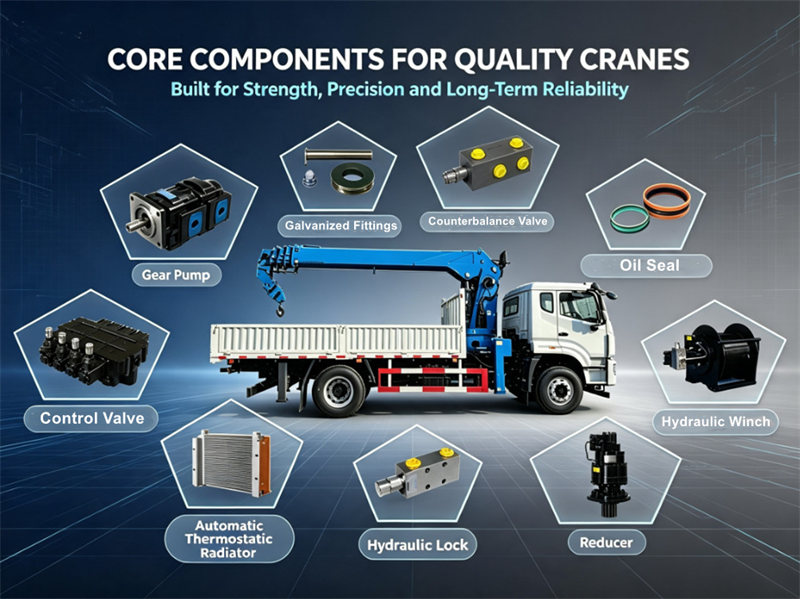

⚙ Beschaffung von Krankomponenten:

▣ Zahnradpumpe:

Wir verwenden hydraulische Zahnradpumpen namhafter chinesischer Hersteller. Diese Doppelzahnradpumpe aus Gusseisen zeichnet sich durch eine Seitenplattenkonstruktion, eine patentierte, schwimmende axiale Spielkompensation und Radialwuchtung sowie selbstschmierende DU-Buchsen aus. Sie bietet einen hohen volumetrischen Wirkungsgrad, einen hohen Betriebsdruck, eine hohe Vibrationsfestigkeit, eine ausgezeichnete Hochtemperaturbeständigkeit und eine lange Lebensdauer.

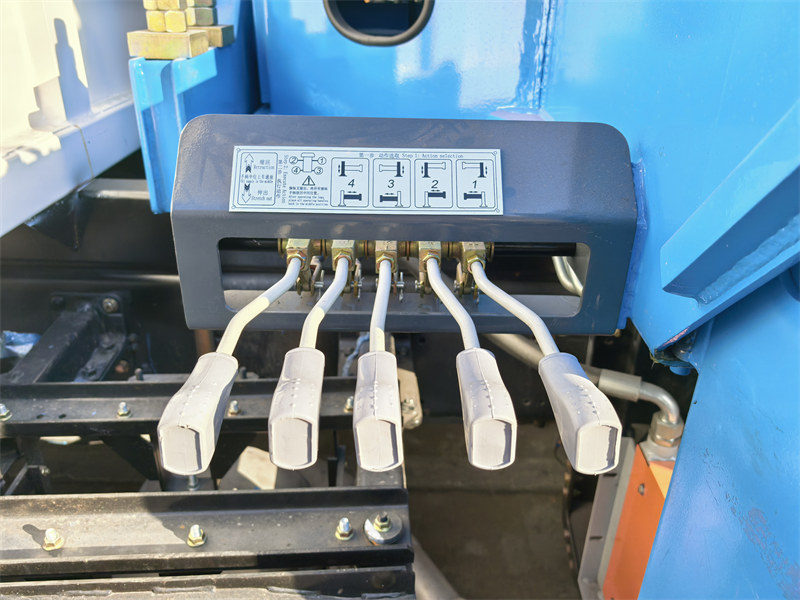

▣ Regelventil:

Geliefert von einem renommierten chinesischen Hersteller, der sich auf Bewegungssteuerungen, Antriebssteuerungen, Hydraulikkomponenten sowie Forschung und Anwendung von Metallwerkstoffen spezialisiert hat. Es gewährleistet präzise Bewegungssteuerung und einen stabilen, zuverlässigen Kranbetrieb auch bei längerem Einsatz und passt die Leistung dynamisch an die Lastanforderungen an.

▣ Hydraulische Verriegelung:

Die Komponenten stammen von einem der führenden chinesischen Hersteller von Hydraulikkomponenten und -maschinen. Als strategischer Kernlieferant für bedeutende chinesische Unternehmen wie XCMG und Lovol verfügt der Lieferant über die Zertifizierungen ISO 9001, ISO 14001, OHSAS 18001 und die EU-CE-Kennzeichnung und bietet Komplettlösungen für hydraulische Antriebssysteme.

▣ Hydraulische Winde:

1.Die Trommel ist in Schweißkonstruktion gefertigt und bietet dadurch hohe Festigkeit und flexible Anpassungsfähigkeit an unterschiedliche Kundenanforderungen.

2.Bei den Bremsfedern werden importierte deutsche Scheibenfedern verwendet, die mit fortschrittlichen Fertigungsverfahren hergestellt werden.

3. Die Wärmebehandlung erfolgt durch Bainithärten (Austempern) für ein gleichmäßiges Mikrogefüge und gleichbleibende Leistung. Die Federn zeichnen sich durch hohe Festigkeit, gute Zähigkeit und hervorragende Rissbeständigkeit aus; die innere Bainitstruktur sorgt für eine längere Lebensdauer. Präzisionsstanzanlagen gewährleisten höchste Maßgenauigkeit und Produktqualität.

4. Die Zahnräder bestehen aus 20CrMnTi-Stahl, der durch Carbonitrieren gehärtet wurde und dadurch eine hohe Festigkeit und Zähigkeit aufweist. Die Dichtungen für die hydraulischen Bremsen stammen von Hansheng und gewährleisten zuverlässige Funktion und lange Lebensdauer. Das Getriebe ist mit einem NGB-Planetengetriebe ausgestattet, das eine gleichmäßige Lastverteilung und hohe Tragfähigkeit ermöglicht.

▣ Verzinkte Armaturen:

Die Hilfseinrichtungen des Krans wurden auf verzinkte Teile umgerüstet, was die Korrosions- und Rostbeständigkeit deutlich verbessert und die Lebensdauer der Komponenten verlängert. Verzinkte Oberflächen zeichnen sich durch ein gleichmäßiges, helles und sauberes Erscheinungsbild ohne Rostflecken oder Tropfen aus und verbessern so das Gesamtbild des Krans.

▣ Importierte Öldichtungen:

Die Zylinder sind mit fortschrittlicher Dichtungstechnik und Hochleistungs-Öldichtungen von Hallite aus Großbritannien ausgestattet, die für eine ausgezeichnete Dichtungswirkung, einen stabilen Betrieb und eine lange Lebensdauer sorgen.

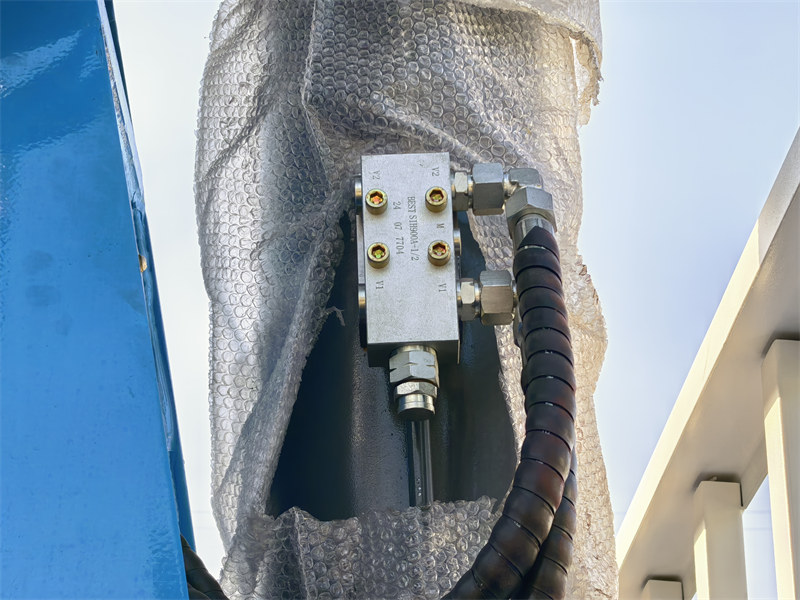

▣ Gegendruckventil:

Es gewährleistet eine effektive Mikroleckageabdichtung beim Halten schwerer Lasten und beim Heben hängender Güter. Es verhindert langsames Absinken und unbeabsichtigtes Auslegerdriften des Haupt- und Nebenauslegers. Der Ausleger hebt und senkt sich ruckfrei und ohne Erschütterungen, mit geringem Risiko von internen Leckagen, Ölaustritt und unregelmäßiger Bewegungsgeschwindigkeit.

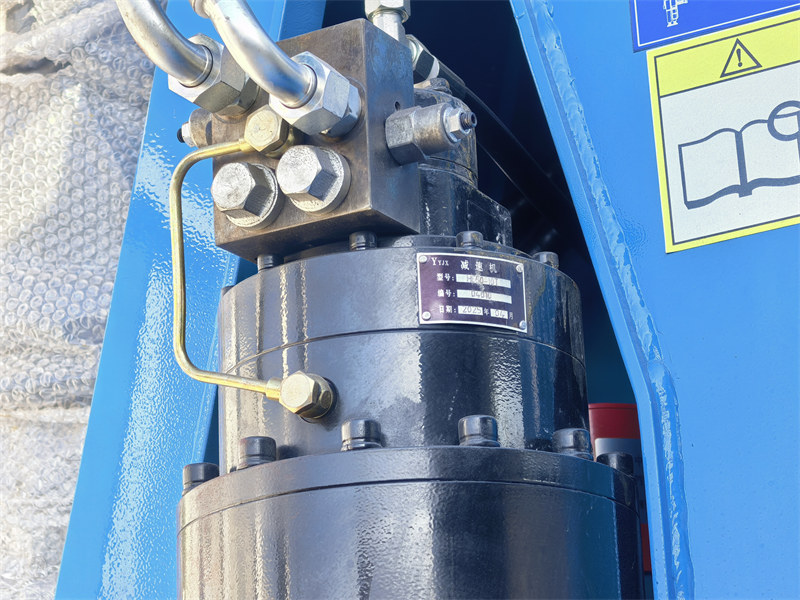

▣ Reduzierstück:

1.Ringradgehäuse und Planetenträger werden durch Präzisionsschmieden hergestellt, um ein dichtes Mikrogefüge und eine hohe Festigkeit zu erzielen.

2. Auch die Bremsfedern verwenden importierte Tellerfedern.

3. Die Zahnräder bestehen aus 20CrMnTi-Stahl und wurden carbonitriert, um hohe Festigkeit und gute Zähigkeit zu gewährleisten. Die Dichtungen der Hydraulikbremse stammen von Hansheng und zeichnen sich durch zuverlässige Leistung und lange Lebensdauer aus.

4. Zur Erzielung einer hohen Tragfähigkeit wird eine NGB-Planetenuntersetzung mit gleichmäßiger Lastverteilung eingesetzt.

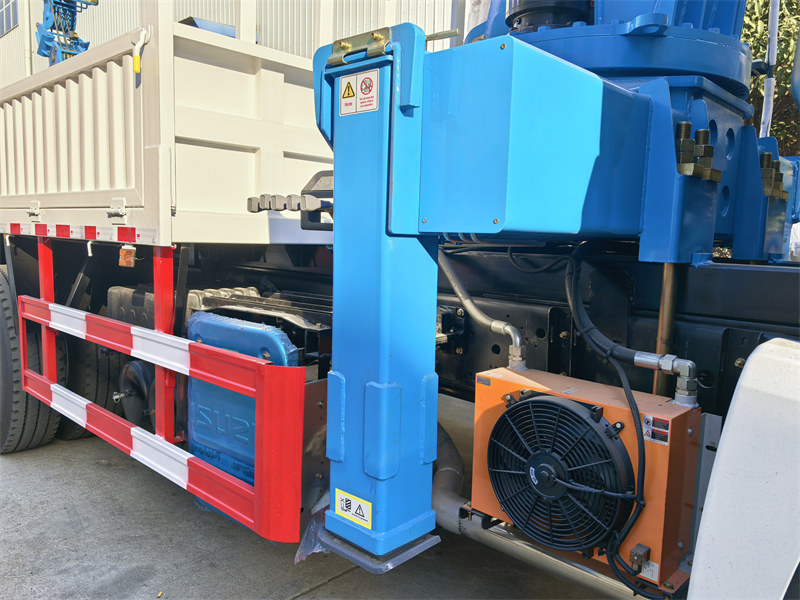

▣ Automatischer Thermostatheizkörper:

1. Großflächiger automatischer Thermostatheizkörper mit automatischer Temperaturregelung, wodurch häufiges manuelles Umschalten entfällt.

2. Die gerippte, hocheffiziente Wärmetauscherstruktur gewährleistet eine ausreichende Wärmeabfuhr des Hydrauliköls und verhindert thermische Oxidation und Zersetzung der Hydraulikflüssigkeit.

3. Es verlängert das Ölwechselintervall, vermeidet Ausfälle wie Dichtungsalterung, Festklemmen von Hydraulikventilen und Pumpen-/Motorverschleiß aufgrund übermäßiger Öltemperatur und verbessert die Lebensdauer und Betriebssicherheit der gesamten Anlage.

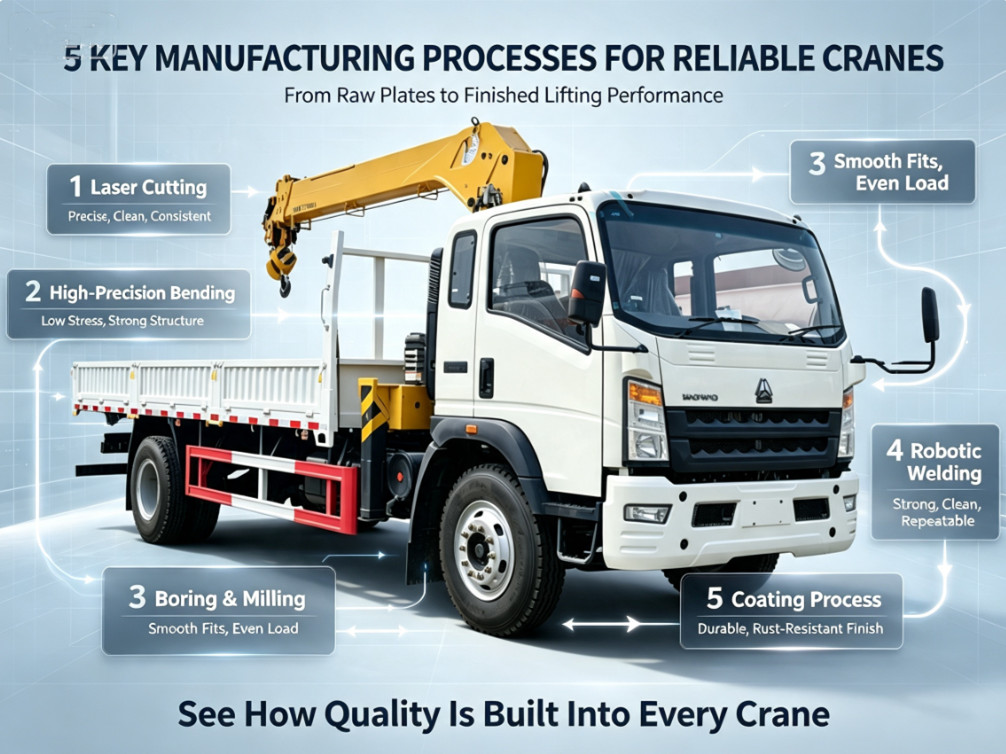

⚙Fünf kritische Fertigungsprozesse für Premium-LKW-Ladekrane:

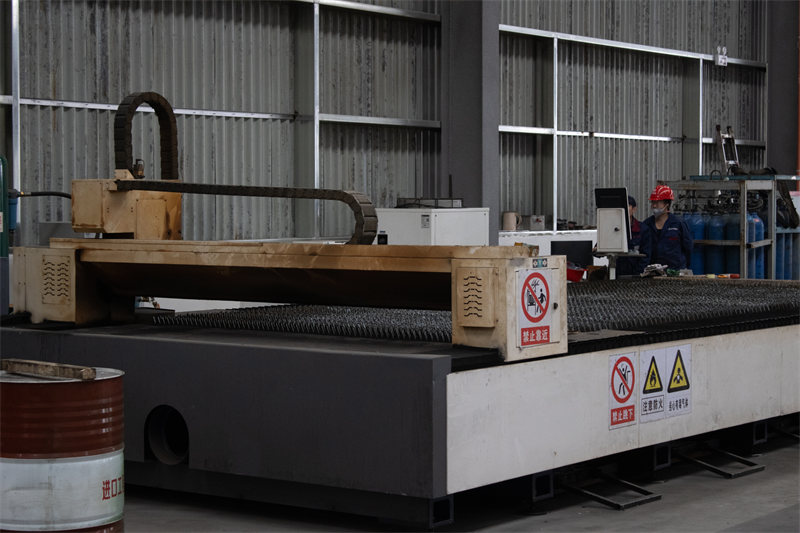

▣ Laserschneiden:

♦ Umfasst alle dünnen und mitteldicken Blechkomponenten für LKW-Ladekrane.

♦ Eine Maschine erledigt mehrere Anwendungen und macht Nachbearbeitungen überflüssig.

♦ Es verarbeitet komplexe Sonderformen, kleine runde Löcher, scharfe Ecken, Aushöhlungsmuster und komplizierte Kurvenprofile.

♦ Die Schnittkanten sind senkrecht und glatt, frei von Schlacke und Graten. Platten bleiben verzugsfrei; dünne Bleche, dünne Edelstahl- und Aluminiumplatten bleiben nach dem Schneiden plan, ohne sich zu verziehen oder zu verdrehen.

♦ Geschnittene Plattenkanten sind beständig gegen Verfärbungen und Rost.

♦ Saubere, lasergeschnittene Querschnitte minimieren die Oxidation und erleichtern so nachfolgende Lackier-, Biege- und Schweißarbeiten.

♦ Hervorragende Maßgenauigkeit: Hunderte oder Tausende von in Serie gefertigten Teilen weisen identische Abmessungen und Konturen auf, ohne dass menschliche Fehler vorliegen.

♦ Perfekt abgestimmt auf Roboterschweißen und standardisierte Montagelinien zur Bildung eines geschlossenen Präzisionssystems.

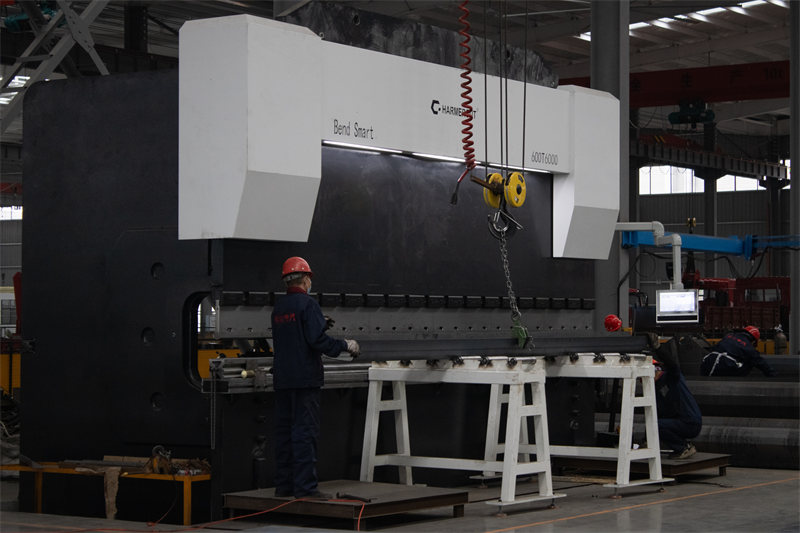

▣ Hochpräzisionsbiegen:

♦ Durch hochpräzises Biegen entstehen ebene Paneele mit geringen Eigenspannungen, was die strukturelle Festigkeit verbessert und Verformungen und Risse an tragenden Auslegerkomponenten von LKW-Ladekranen verhindert.

♦ Die Toleranz des Auslegerrohrs wird auf ±1 mm begrenzt, wodurch ein minimales Spiel für ein reibungsloseres Ein- und Ausfahren sowie weniger Ruckeln oder Klemmen entsteht.

♦ Die hohe Genauigkeit der Auslegerrohre ermöglicht dank Geräte-Upgrades eine effektive Reduzierung der konstruktionsbedingten Toleranzen.

♦ Die Toleranz jedes Auslegersegments kann im Vergleich zur herkömmlichen Bearbeitung um 4 mm reduziert werden, was ein wesentlich sanfteres Aus- und Einfahren des Auslegers ermöglicht.

♦ Durch die engere Passung der Auslegersegmente wird eine stärkere Verzahnung beim Heben der Last erzeugt. Koaxialität, Symmetrie und Planheit werden optimiert; die gebogenen Oberflächen sind nach dem Bohren gerade und sauber mit höherer Konzentrizität.

♦ Vermeidet versetzte Bolzenwellen und Bohrungen, ungleichmäßige Spannungsverteilung und vorzeitige Rissbildung aufgrund von Abweichungen des Bezugspunktes.

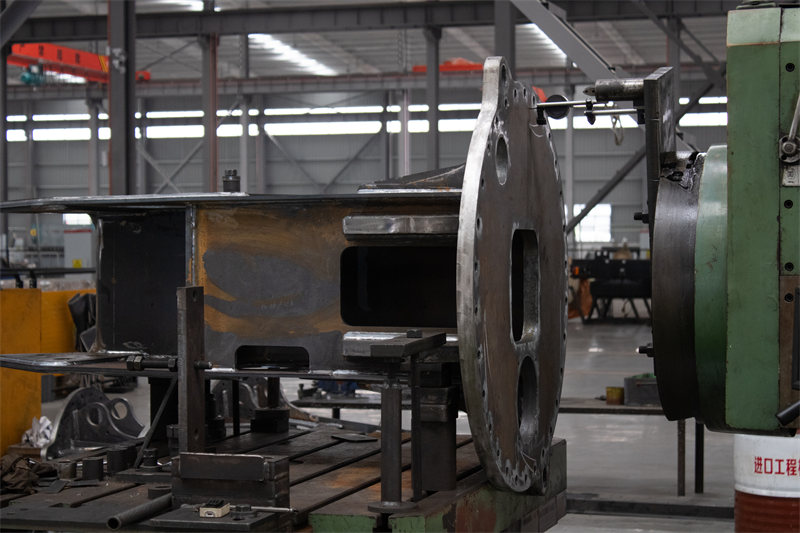

▣ Bohren & Fräsen:

Langweilig: Fertigt runde Bohrungen an, um präzise Öffnungen, hervorragende Rundheit, genaue Konzentrizität und glatte Bohrungswände zu gewährleisten.

Mahlen: Glättet und poliert Werkstückoberflächen, um eine hervorragende Planheit zu gewährleisten.

♦ Die Arbeitsflächen zeichnen sich durch minimale Höhenabweichungen und hohe Rundlaufgenauigkeit aus.

♦ Die Löcher sind präzise dimensioniert, gut rund und weisen keine elliptische Verzerrung auf.

♦ Die Rechtwinkligkeit der Bohrungen zur Oberfläche und der Bohrungsabstand werden für eine dichte, nahtlose Montage streng kontrolliert.

♦ Lager, Wellen, Bolzen und Flansche passen reibungslos und wackelfrei; die Rotation ist gleichmäßig, frei von Exzentrizität und abnormalem Verschleiß.

♦ Eine gleichmäßige Kraftverteilung sorgt für einen festen Kontakt zwischen den Kontaktflächen und verhindert so ein Lösen und Reißen.

♦ Einheitliche Abmessungen aller Werkstücke gewährleisten die Austauschbarkeit der Ersatzteile.

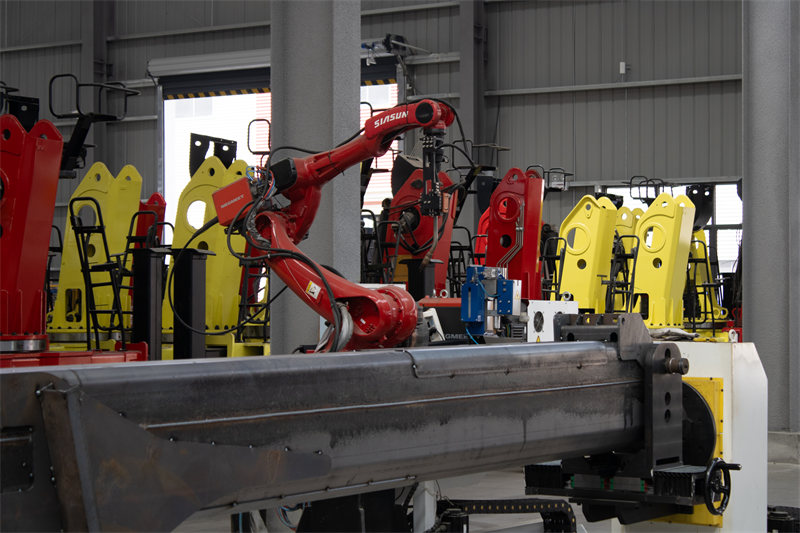

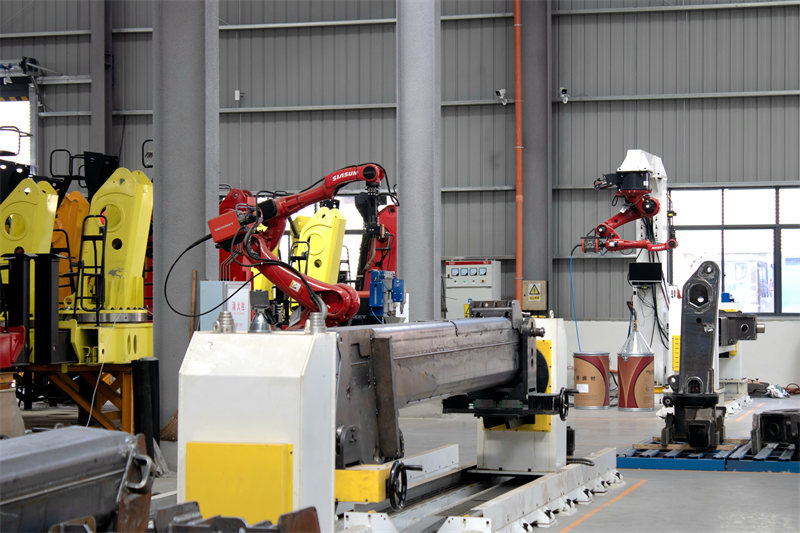

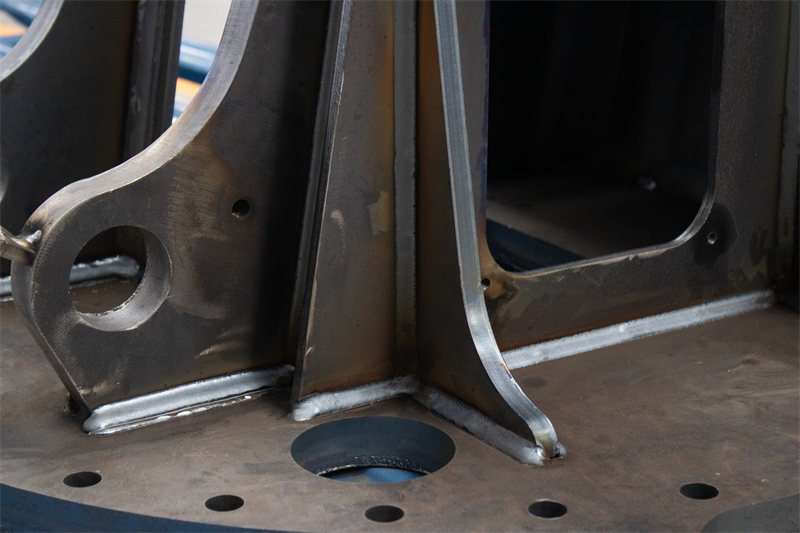

▣ Roboterschweißen:

♦ Gleichmäßige, ästhetische Schweißnahtbildung. Ein konstanter Roboterfahrweg gewährleistet eine gleichbleibende Schweißnahtbreite und regelmäßige Schweißnahtwellen.

♦ Keine Überlappungen, Hinterschneidungen oder Schweißspritzer. Umfangreiches Nachschleifen und Schlackenabkratzen sind für ein sauberes Erscheinungsbild nicht erforderlich.

♦ Gleichmäßige Schweißpunkte verhindern Faltenbildung und Verformung. Die stabile Wärmezufuhr sorgt für eine gleichmäßige Erwärmung, sodass Werkstücke sich selten verformen oder zusammenbrechen.

♦ Lange Schweißnähte und kreisförmige Schweißnähte erzielen eine hervorragende Oberflächengüte mit durchgehenden, spaltfreien Nähten und glatten Übergängen.

♦ Eine gleichmäßige Schutzgasabdeckung reduziert innere Defekte und erhöht die Zugfestigkeit und Dauerfestigkeit.

♦ Durch kontrollierbare Wärmezufuhr und einen festgelegten Schweißrhythmus wird eine gleichmäßige innere Spannungsverteilung erreicht, wodurch die Rissbildung in der Schweißnaht unter nachfolgenden Biege-, Belastungs- und Vibrationsbedingungen verhindert wird.

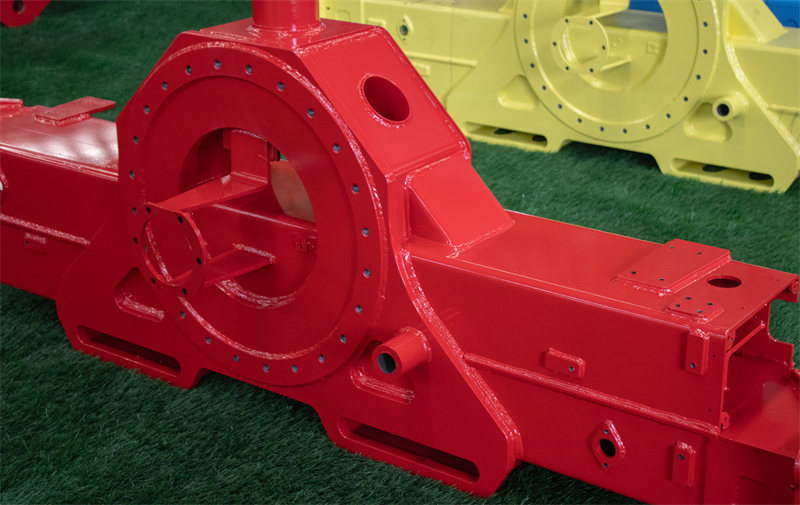

▣ Kranbeschichtungsverfahren:

♦ Kugelstrahlen

Kugelstrahlen entfernt Zunder und Verunreinigungen von Werkstückoberflächen und verbessert so deren Erscheinungsbild. Stahlkugelstrahlen erzeugt eine strukturierte Oberfläche, die die Haftung der Pulverbeschichtung optimiert. Vorteile: Es reduziert effektiv Schweißspannungen, senkt das Risiko von Ermüdungsbrüchen und verlängert die Lebensdauer der Bauteile.

♦ Entfettungs- und Waschprozess

Prozessablauf: Vorentfettung → Entfettung → Vorspülen → Spülen → Luftblasen → Trocknen → Zwangskühlung

Entfetten: Entfernt Fett- und Ölverschmutzungen von Werkstückoberflächen.

Waschen: Verwenden Sie warmes Wasser über 40 °C, um Fett und Flecken von den Werkstücken abzuspülen.

Nach dem Waschen wird eine 360°-Luftzirkulation ohne tote Winkel durchgeführt, gefolgt von einer Trocknung bei 120 °C und einer Zwangskühlung, um die Werkstücktemperatur auf etwa 50 °C zu senken.

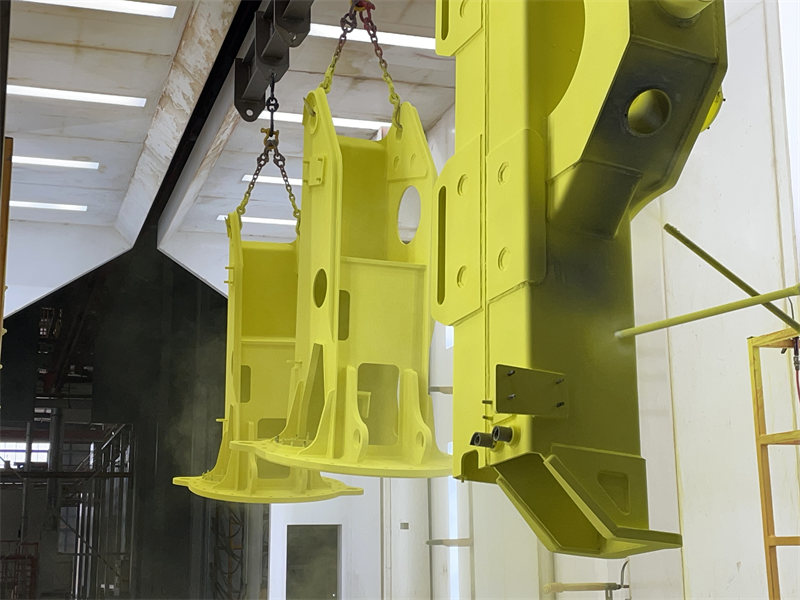

♦ Pulverbeschichtung

Die Werkstücke werden zur Konturerfassung an Laserscanstationen transportiert und anschließend in die Pulverbeschichtungskabine befördert. Dank mehrachsiger Verbindungstechnik erzeugen über 60 importierte Spritzpistolen in der Kabine gleichmäßige Beschichtungsschichten auf allen Werkstückoberflächen ohne Stellen.

♦ Pökeln & Backen

Die Werkstücke werden zur Endbrennstation transportiert. Importierte Infrarot-Heizgeräte (IfraSol) sorgen für eine gleichmäßige Erwärmung von der Oberfläche bis zum Kern und damit für ein schnelles Aufschmelzen des Pulvers. Der Ofen arbeitet mit einem zweistufigen Brennprozess: Vorheizen bei 120 °C und Hauptheizen bei 240 °C für 15–20 Minuten. Dadurch schmilzt, verläuft und härtet das Pulver und erzielt eine perfekte Oberflächengüte.
