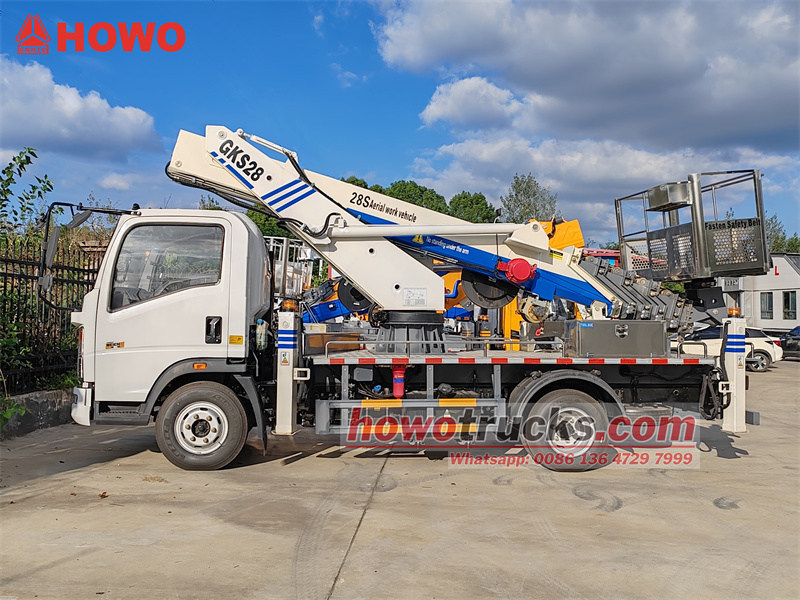

Diese rechtsgelenkte Sinotruk-Arbeitsbühne basiert auf einem HOWO-Fahrgestell mit Rechtslenkung und einem Radstand von 4500 mm. Sie ist mit einem Weichai-Motor WP2.3Q140E62 und einem WLY6TS55-Getriebe ausgestattet. Der Arbeitsaufbau verfügt über einen sechsteiligen Teleskopausleger, der vom Boden aus und über einen Drehteller bedient wird.Kontrollkästchenoder per Fernbedienung. Es kann sich um 360 Grad drehen. Der Bagger verfügt über vier hydraulische Stützen, eine maximale Schaufelladekapazität von 200 kg, Aluminiumlegierungsplatten und einen rutschfesten Laufsteg mit Profil. Er ist außerdem mit Nachtbetriebsbeleuchtung ausgestattet.
Arbeitskapazität :
28mKabinentyp :
Howo RHD cabinAbmessung (mm) :
7825x2350x2950mmAntriebssystem :
4x2,LHDRadstand ( mm) :
4500Motorspezifisch :
140HP/WP2.3Q140E62Getriebe :
WLY6TS55 transmission,6-speed,manualVorderachse ( kg ) :
3200Hinterachse ( kg ) :
7000Bemerkung :
6-section telescopic boom
Hersteller:CSTRUCKS GROUP LIMITED.
Wir sind ein professioneller Hersteller von Spezialfahrzeugen.
Brandneu und100%Qualitätgarantiert.
▶I. Produkteinführung:

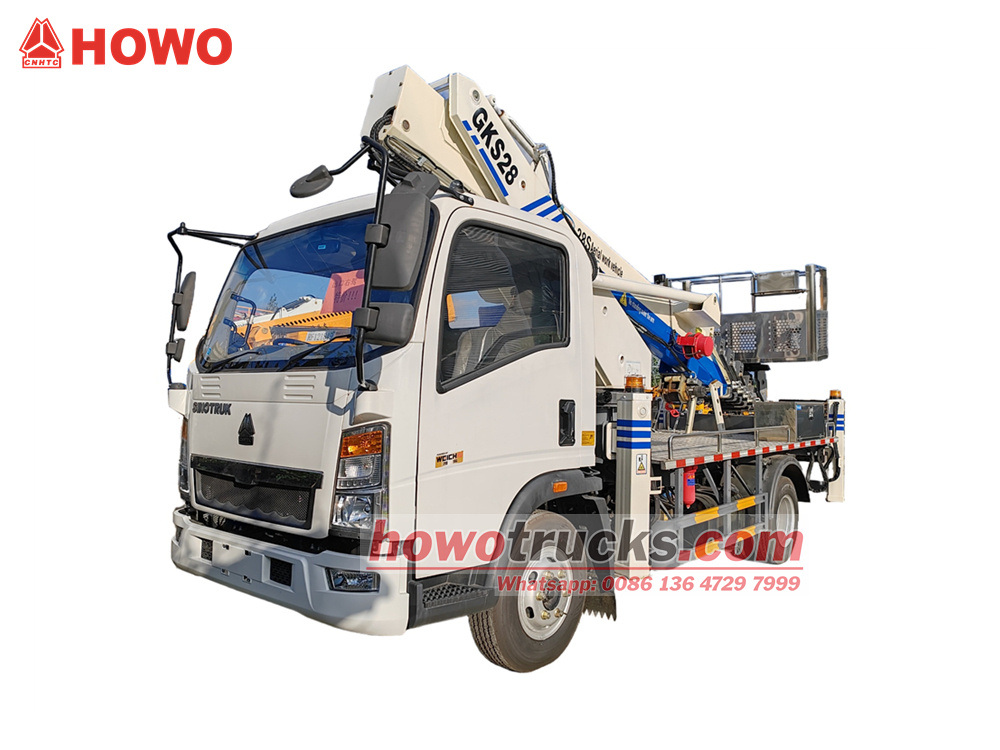

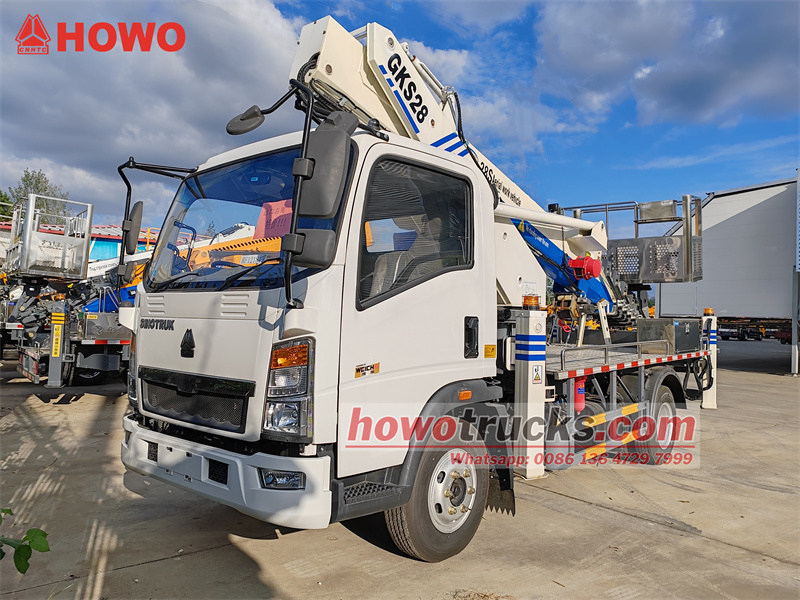

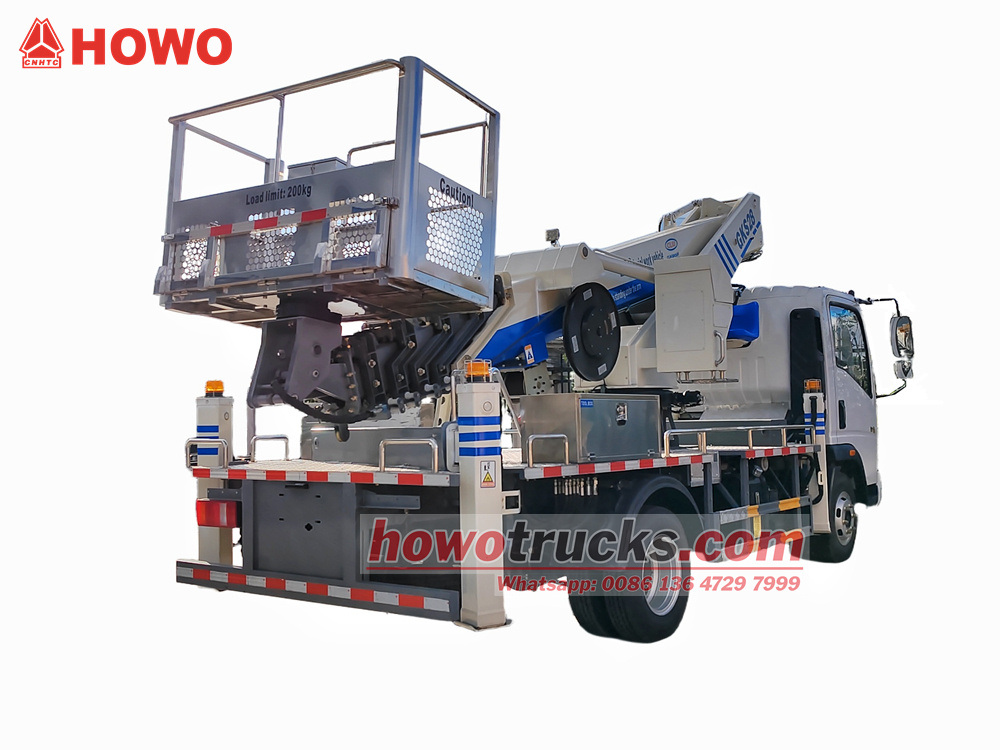

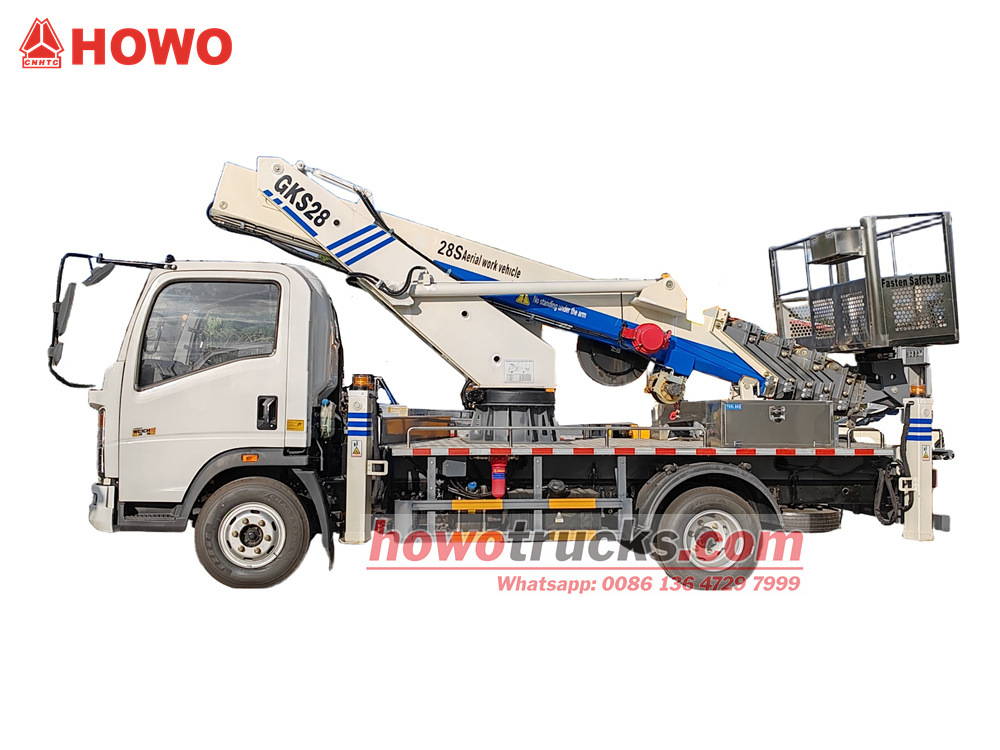

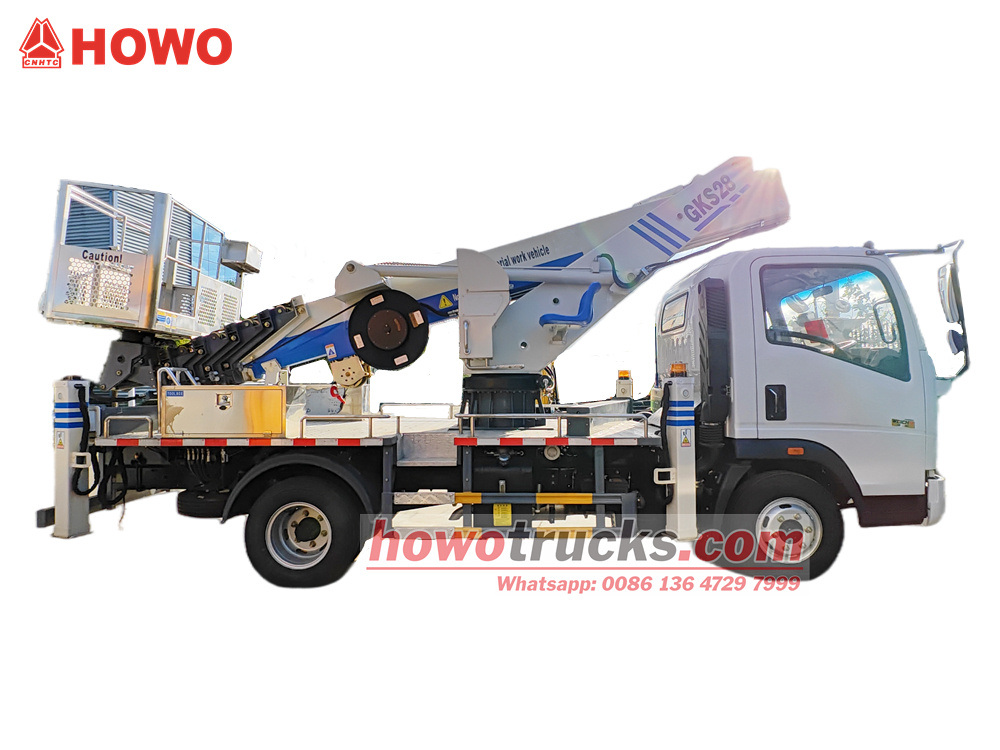

Der Rechtslenker 28M HOWO Hubarbeitsbühne Diese Hubarbeitsbühne vereint Effizienz, Sicherheit und intelligente Funktionen und ist speziell für Arbeiten in der Höhe konzipiert. Sie basiert auf einem Sinotruk-Fahrgestell mit Rechtslenkung und einem Radstand von 4.500 mm für optimale Anpassungsfähigkeit. Der Weichai China VI-Motor und das 6-Gang-Getriebe sorgen für kraftvolle und umweltfreundliche Leistung. Der sechsteilige Teleskopausleger ermöglicht einen Schwenkbereich von 360°.° Die Drehfunktion, die Bodensteuereinheit, der Drehteller und die Fernbedienung ermöglichen eine flexible und komfortable Bedienung. Die mechanisch selbstausgleichende Arbeitsplattform gewährleistet Betriebsstabilität. Vier hydraulische Stützen (vorn X-förmig und hinten H-förmig) passen sich unabhängig voneinander an unebenes Gelände an und verhindern Verformungen des Trägers.
Nachtbetriebsleuchten, ein intelligentes Verbindungssystem und eine Echtzeit-Betriebsstatusanzeige erhöhen Sicherheit und Effizienz. Die Kernkomponenten stammen von renommierten inländischen Herstellern und sind mit Sicherheitsmerkmalen wie Zweiwege-Hydraulikschlössern und Gegendruckventilen ausgestattet. Dadurch ist das Gerät eine effiziente und zuverlässige Wahl für Anwendungen in der Kommunalverwaltung, im Bauwesen und bei Rettungseinsätzen.
▶II. Produkt Vorteile:1. Hohe Anpassungsfähigkeit: Rechtslenker-Design, angemessener Radstand und Hochleistungsfahrwerk.
2. Intelligenter Betrieb: Vernetzte Steuerungssysteme und Echtzeitüberwachung verbessern Effizienz und Sicherheit.
3. Optimierte Struktur: Sechseckiger Ausleger und unabhängige Stützenverstellung passen sich komplexem Gelände an.
4. Qualitätssicherung: Importierte Kernkomponenten, ein stabiles und zuverlässiges Hydrauliksystem sowie niedrige Wartungskosten.
▶II. ProduktSpezifikationen:
| HOWO 28m Hubarbeitsbühne | |||||
| Fahrzeugbeschreibung | |||||
| Fahrzeugmodell | Plattformwagen | Gesamtabmessungen | 7825 x 2350 x 2950 mm | ||
| Zulässiges Gesamtgewicht | 9890 kg | Arbeitshöhe | 28 m | ||
| Leergewicht | 6280 kg | Höchstgeschwindigkeit | 95 km/h | ||
| Chassis-Beschreibung | |||||
| Chassis-Marke | ISUZU | ||||

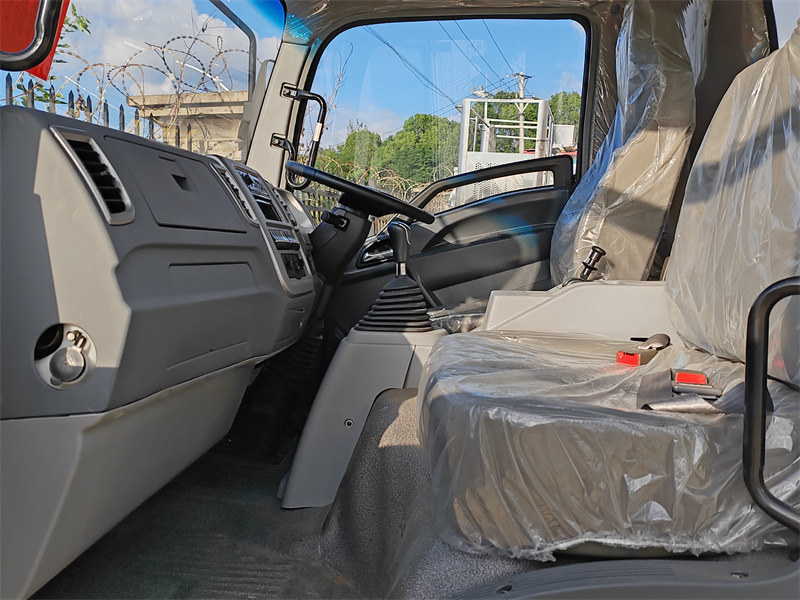

| Taxi | HOWO Rechtslenker leichtes Fahrerhaus, 2 Sitze, mit Klimaanlage | ||||
| Radstand | 4500 mm | ||||
| Anzahl der Achsen | 2 | ||||
| Achse | Vorderachse | 3,2 Tonnen | |||
| Hinterachse | 8T | ||||
| Spurweite vorne/hinten | 1798 /1764 mm | ||||
| Vorderer/hinterer Überhang | 1240 / 2085 mm | ||||
| Traktionssystem | 4x2 | ||||
| Betriebsleitsystem | Servolenkung | ||||
| Bremssystem | Druckluftbremse | ||||
| Übertragung | WLY6TS55 Getriebe, 6-Gang, manuell | ||||
| Reifenspezifikation | 8.25R20 | ||||
| Reifenanzahl | 6+1 | ||||
| Motorbeschreibung | |||||
| Motorenherstellung | WEICHAI MOTOR | ||||
| Motormodell | WP2.3Q140E62 | ||||
| Pferdestärke | 140 PS/103 kW @3200 U/min | ||||
| Typ | Wassergekühlter Viertakt-Vierzylinder-Reihenmotor mit Kompressoraufladung und Ladeluftkühlung, Diesel | ||||
| Maximales Drehmoment | 320 N·m@ 1400-2400 U/min | ||||
| Verschiebung | 2289 ml | ||||
| Emissionsnorm | Euro 6 | ||||
| Beschreibung der oberen Teile | |||||
| Funktionszustand | |||||
| Auslegertyp | 6-teiliger synchroner Teleskopausleger | ||||
| Drehwinkel | Bidirektionale 360°-Dauerdrehung, 360°-Drehung des Hängekorbs | ||||
| Maximale Arbeitshöhe | 28 m | ||||
| Maximaler Arbeitsradius | 14,5 m | ||||
| Betriebsposition | Plattenspieler, Steuereinheit, drahtlose Fernbedienung | ||||
| Steuermodus | ZYK-Bussteuerungssystem, elektrohydraulisches Proportionalsteuerungssystem zur stufenlosen Geschwindigkeitsregelung | ||||
| Bauzäune und Gehwege | Aluminiumblech, Aluminium-Riffelblech | ||||
| Eimer | |||||
| Bemessungslast | 200 kgrutschfester Boden | ||||
| Größe | 1000*750*1100 mm | ||||
| Material | Edelstahl | ||||
| Balance-Modus anpassen | Hydrostatisches Nivellierungssystem | ||||
| Sicherheitsgurt | 1 Satz | ||||
| Ausleger | |||||
| Typ | Vorderachse V-förmig / Hinterachse H-förmig | ||||
| Nummer | 4 | ||||
| Einstellung | Separat angepasst, oder auf koordinierte Weise kontrolliert werden | ||||
| Stützbein-Steuerungsmodus | Manuelle Hydraulikbetätigung | ||||
| Hydraulische Verriegelung | Zweiwege-Hydraulikverriegelung für vier Beine | ||||
| Stroboskoplicht an den Beinen | Gelbe Lichter | ||||
| horizontale Spannweite des vorderen Auslegers | 4370 mm | ||||
| horizontale Spannweite des hinteren Auslegers | 4150 mm | ||||
| Sicherheitskonfiguration | |||||
| Automatische Verriegelungsvorrichtung für verschiedene Betriebspositionen | Das Risiko von Fehlbedienungen verhindern | ||||
| Handbetriebene Notpumpe | Bei Ausfall des Motors und der Hauptpumpe wird der Arbeiter über das Notsystem zurück zum Boden und das Fahrzeug wieder in den Fahrzustand versetzt. | ||||
| Not-Aus-Vorrichtung für Arbeitsplattform | Wird für Not-Aus-Betrieb und eingeschränkten Auslegerbetrieb verwendet. | ||||
| Arbeitsbereich automatisch begrenzen | Wenn der Arbeitsbereich den festgelegten Wert erreicht, wird die Gefahrenrichtung automatisch gesperrt. | ||||
| Leckageschutzvorrichtung | Ausgestattet mit einem Fehlerstromschutzschalter, um die Sicherheit von Stromversorgung und Elektrowerkzeugen zu gewährleisten. | ||||
▶Ⅲ. ProduktDetails:

Chassis-Konfiguration
• Chassis: Nutzt das bewährte und zuverlässige Rechtslenker-Fahrgestell von Sinotruk für leichte Nutzfahrzeuge und gewährleistet so garantierte Qualität.
• Radstand: 4500 mm, was für hervorragende Fahrstabilität und ausreichend Platz für die obere Karosserie sorgt.
• Antriebsstrang: Ausgestattet mit dem Weichai WP2.3Q140E62 Hochleistungsmotor, 2,3 l Hubraum, 140 PS und Erfüllung der Euro VI Abgasnormen.
• Übertragung: Passend zum Sechsganggetriebe WLY6TS55.

Oberkörperstruktur:

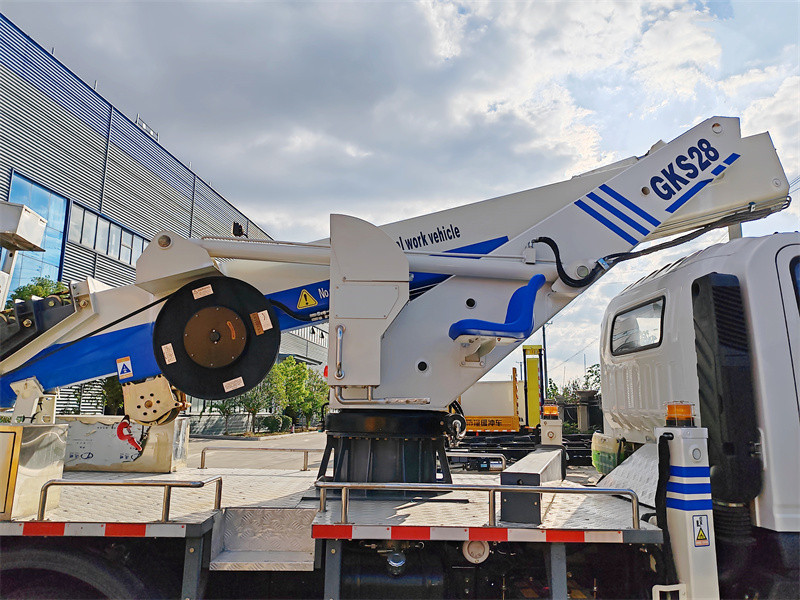

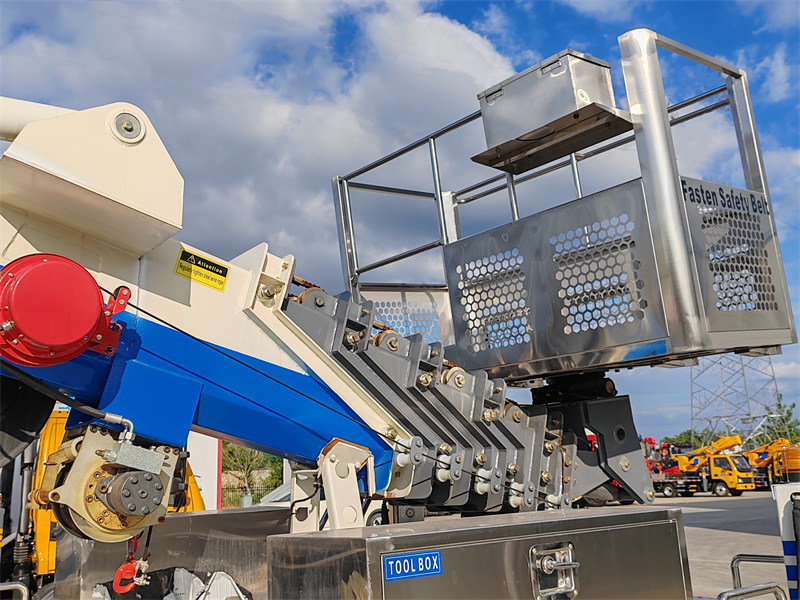

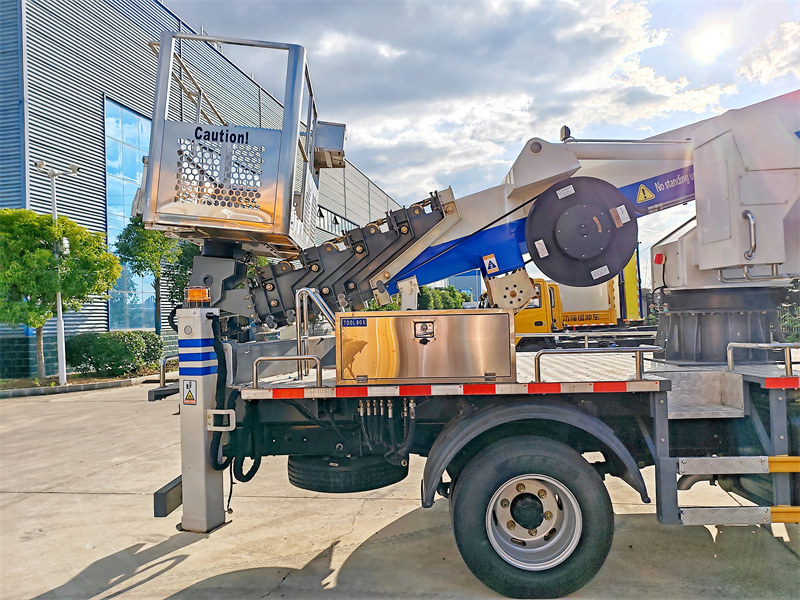

• Arbeitsboom: Der fünfteilige, hochfeste Teleskopausleger verfügt über ein sechseckiges Design für hohe Stabilität. Strukturelle Festigkeit, synchronisierte Aus- und Einfahrbewegung, reibungslose Bewegung und ein großer Arbeitsbereich.Maximale Arbeitshöhe 28 m, maximaler Arbeitsradius 14,5 m

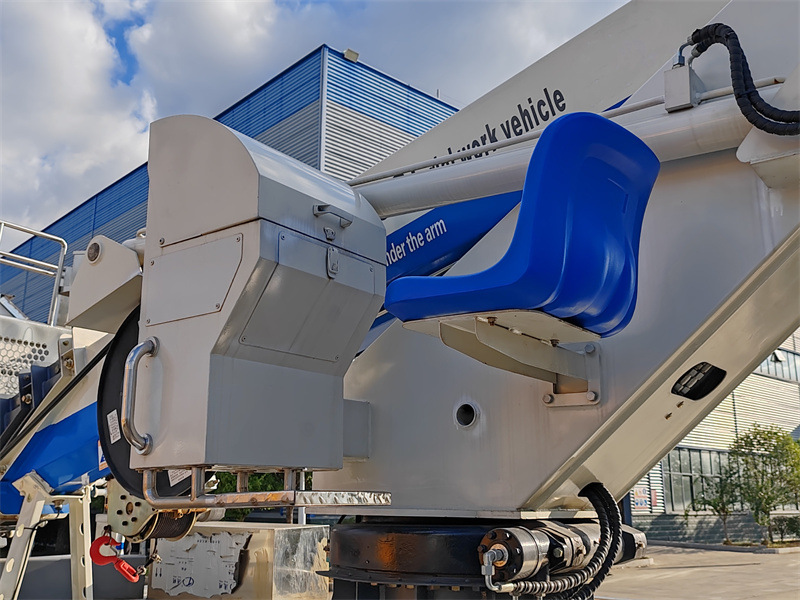

• Rotationssystem: Der Drehteller rotiert kontinuierlich um 360 Grad und ermöglicht so ein flexibles Arbeiten ohne tote Winkel.

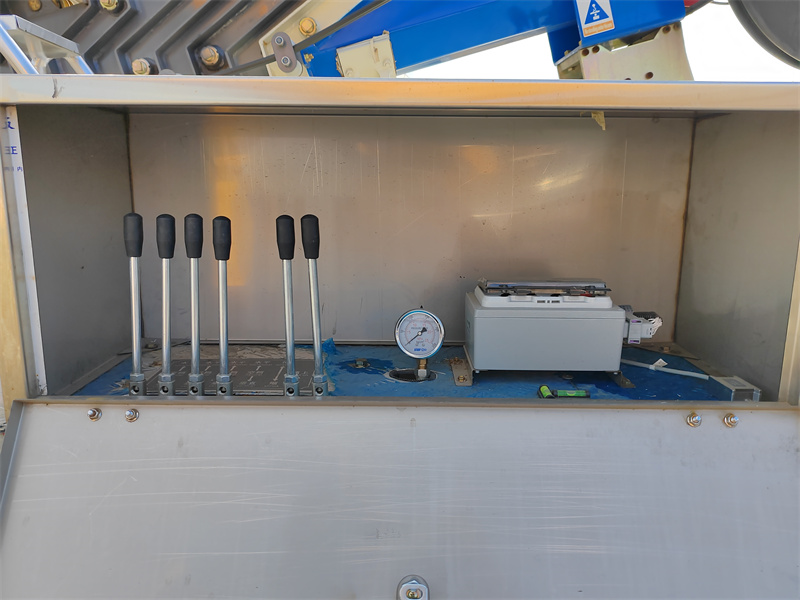

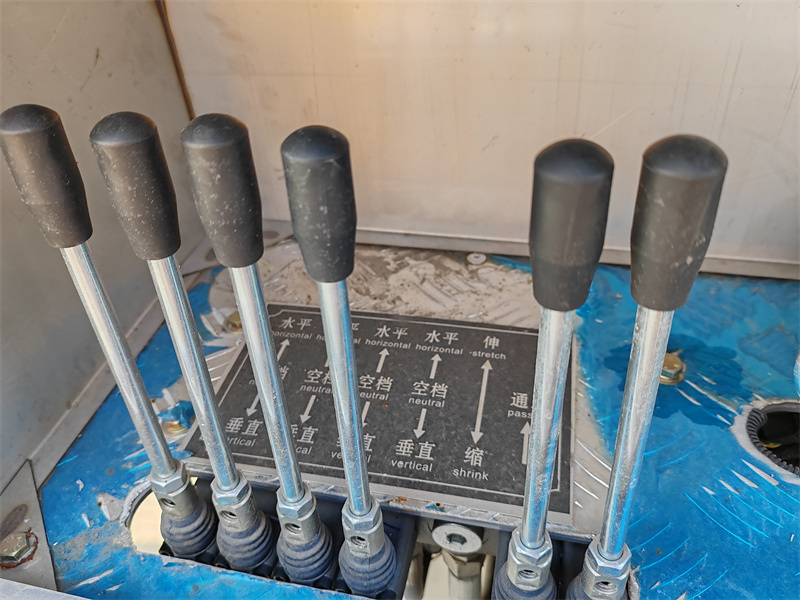

• Betrieb: Der Bediener kann die optimale Betriebsposition je nach den Gegebenheiten vor Ort wählen, indem er den Drehteller direkt bedient, die Bodensteuereinheit nutzt oder eine drahtlose Fernbedienung verwendet.

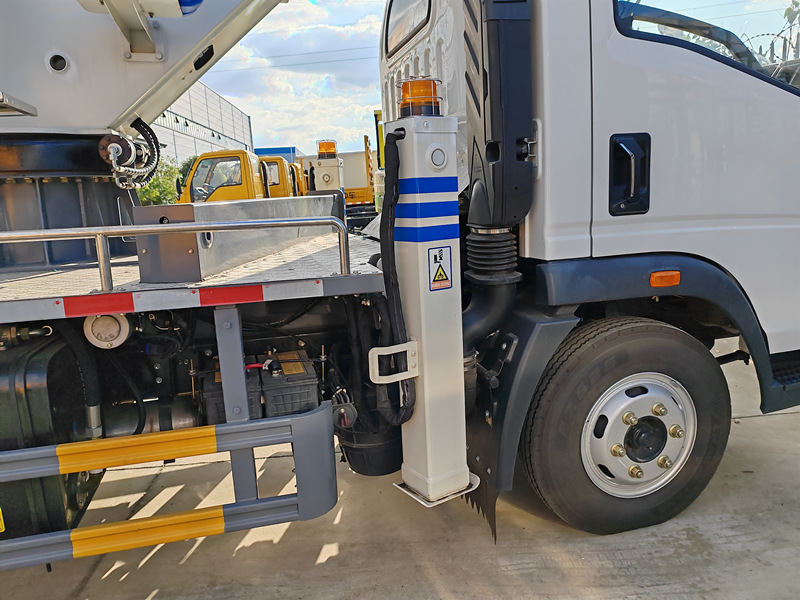

• Auslegersystem: Ausgestattet mit vier hydraulischen Stützen in H-förmiger Anordnung (vorn-X-hinten), bieten diese eine große Auflagefläche und hervorragende Fahrzeugstabilität. Die Stützen sind einzeln verstellbar, um sich optimal an unebenes Gelände anzupassen, und können auch gemeinsam gesteuert werden. An den Stützen sind Arbeitsscheinwerfer angebracht.

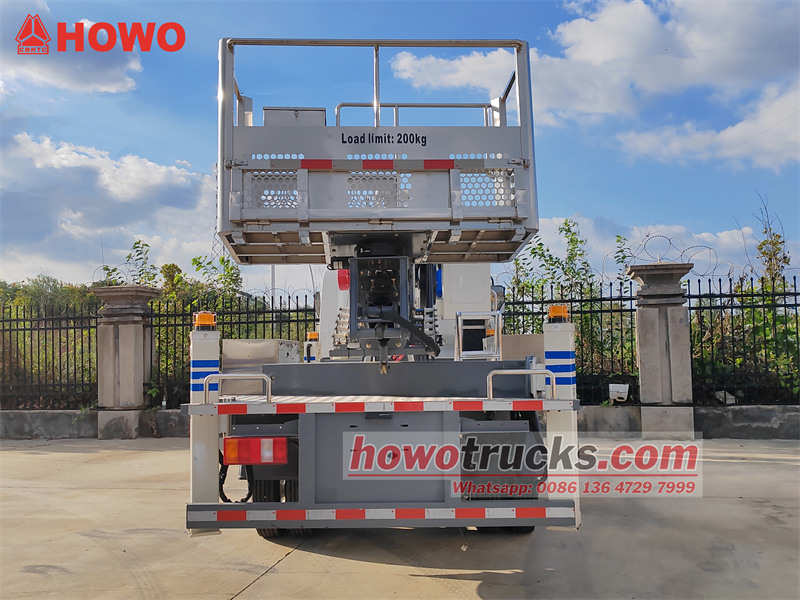

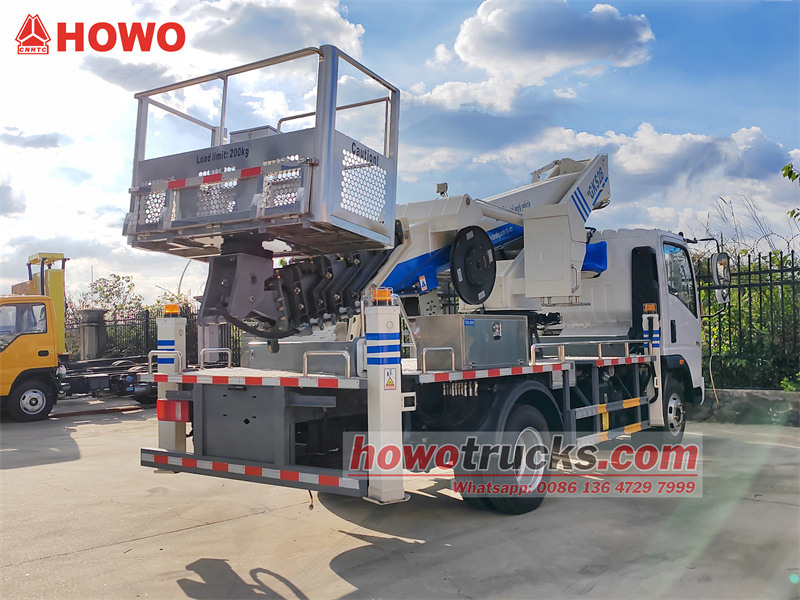

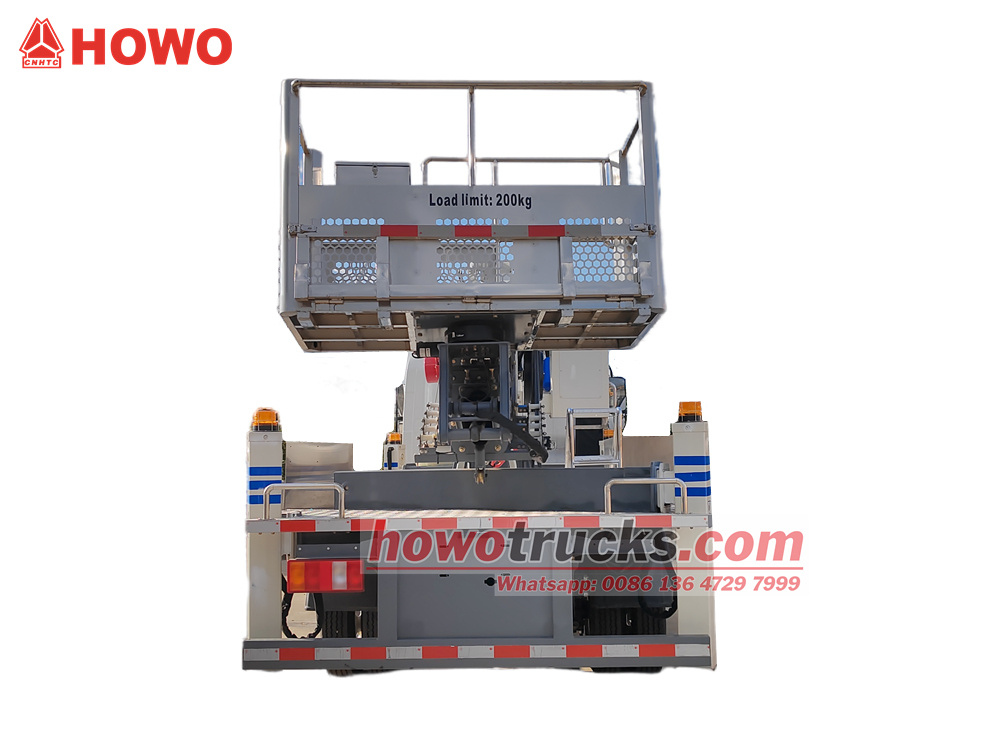

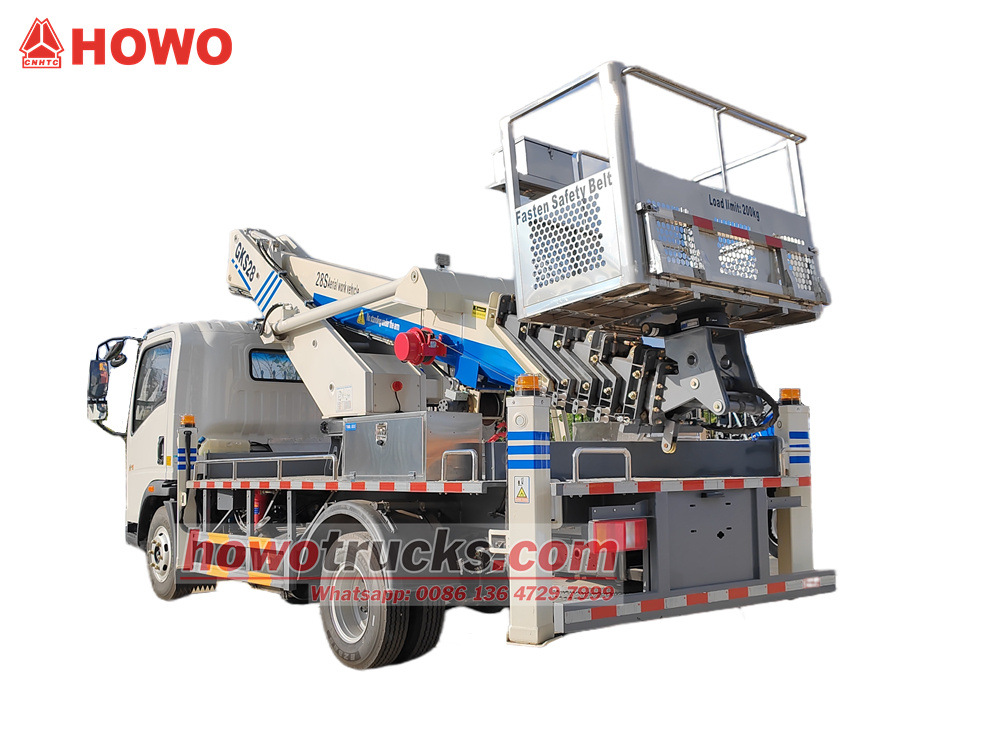

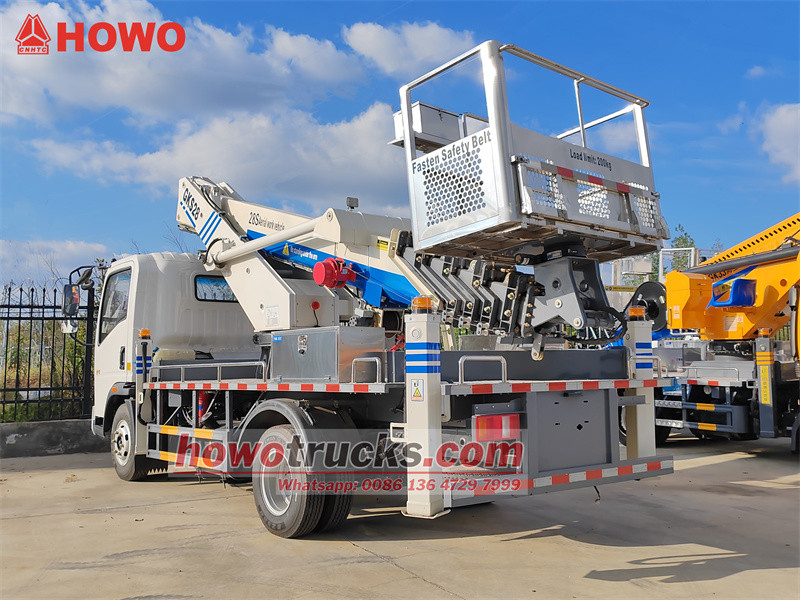

• Arbeitsplattform:
o Eine mechanische Selbstnivellierungskonstruktion sorgt dafür, dass die Plattform während des Betriebs waagerecht bleibt und gewährleistet so die Sicherheit und den Komfort des Bedieners.
Die Plattform hat eine maximale Tragfähigkeit von 200 kg.
o Der Ausleger hat einen maximalen Auslegerwinkel von 80°, was eine einfache Einstellung der optimalen Arbeitsposition ermöglicht.
Es werden Aluminiumlegierungsplatten und strukturierte, rutschfeste Laufstege verwendet, die leicht, sicher und rutschfest sind.

Umfassendes Sicherheitssystem
1. Intelligente Verriegelung und Alarmfunktion:
Verriegelung zwischen Ausleger und Stütze: Gewährleistet, dass sich der Ausleger nur bewegen kann, wenn die Stützen vollständig abgestützt und sicher befestigt sind, wodurch Fehlbedienungen grundsätzlich verhindert werden.
Computergesteuerte automatische Amplitudenbegrenzung: Das System überwacht automatisch die Betriebsamplitude, begrenzt die Bewegung automatisch, wenn der Grenzwert überschritten wird, und gibt einen Alarm wegen gefährlichen Betriebs aus.
Schutz der Stützbeine und Neigungsalarm: Das System alarmiert automatisch, wenn die Stützen nicht ausreichend gestützt werden oder kippen.

2. Mehrere Sicherheitsmerkmale des Hydrauliksystems:
Alle Zylinder der vertikalen Ausleger, die oberen und unteren Auslegerzylinder sowie die Unterarmzylinder sind mit Zweiwege-Hydraulikverriegelungen ausgestattet, die die Zylinder in jeder Position zuverlässig arretieren, um ein versehentliches Absinken zu verhindern.
Der Ausleger ist mit einem Zweiwege-Gegendruckventil für einen reibungslosen und stoßfreien Auslegerbetrieb ausgestattet.
Die wichtigsten hydraulischen Komponenten (wie z. B. hydraulische Schlösser, Gegendruckventile und Wellenventile) stammen von renommierten in- und ausländischen Marken, und wichtige Komponenten werden importiert, um die Zuverlässigkeit des Systems zu gewährleisten.

3. Echtzeit-Betriebszustandsüberwachung:

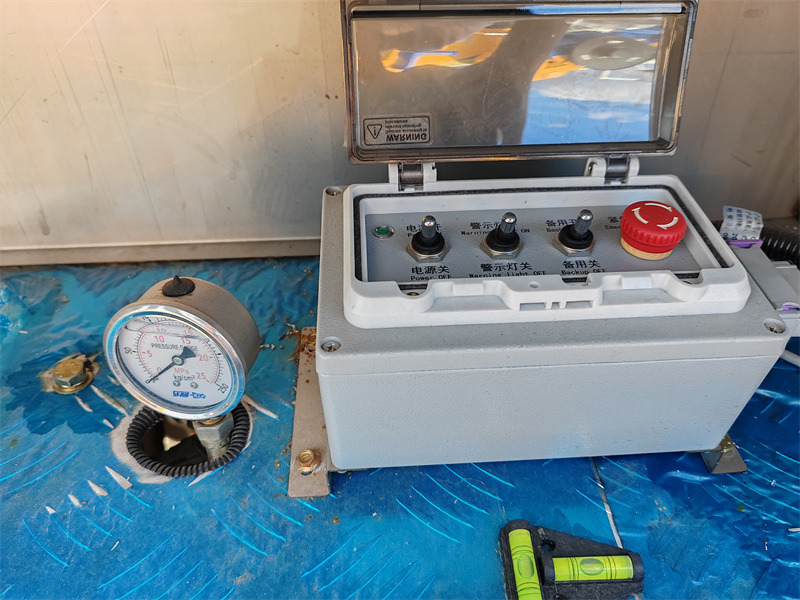

Das Vier-in-Eins-Betriebssystem integriert die Steuerung der Anbaugeräte für hohe Effizienz. Anzeigen sowohl am externen Bedienpult als auch an der Fernbedienung ermöglichen die Echtzeit-Überwachung des Betriebszustands des Fahrzeugs und geben dem Bediener so stets einen klaren Überblick über den Gerätestatus.
4. Notfallsicherheit:
Ausgestattet mit einer Motorstart-Stopp-Notpumpe, kann diese Pumpe im Falle eines Motorstillstands oder einer Fehlfunktion den Ausleger und die Stützen einfahren und so eine sichere Evakuierung im Notfall gewährleisten.
5. Nachtbetriebslicht:
Optional kann eine Beleuchtung an der Bedienkonsole installiert werden, um eine gute Sicht und mehr Sicherheit bei Nachteinsätzen zu gewährleisten.
▶ⅣDieAnwendungsszenarien:
• Kommunale Ingenieurdienstleistungen: Wartung der Straßenbeleuchtung, Installation von Verkehrssignalanlagen.
• Gebäudewartung: Reinigung der Außenwände, Inspektion der Glasfassade.
• Notfallrettung: Höhenrettung, Katastrophenhilfe.
• Nachtbauarbeiten: Brückeninspektion, Montage von Werbetafeln.

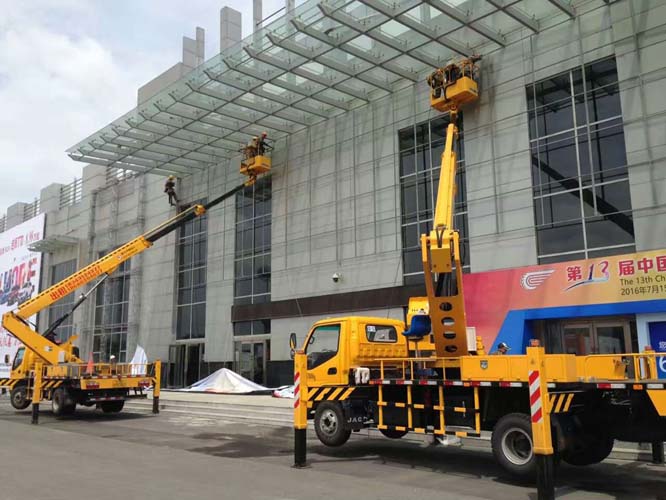

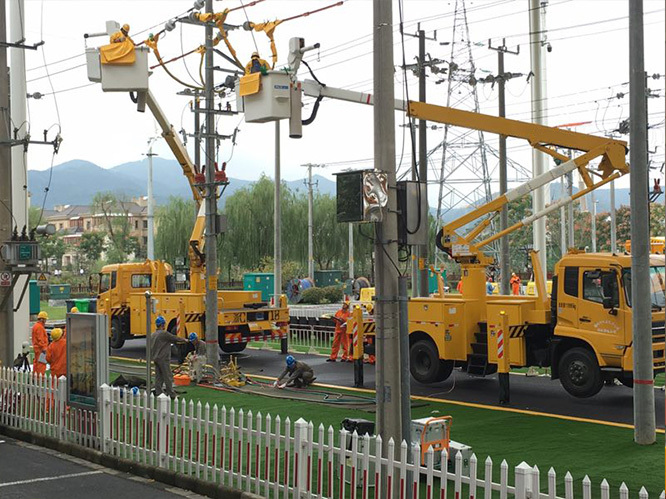

▶Ⅴ. Arbeitsszenario:
