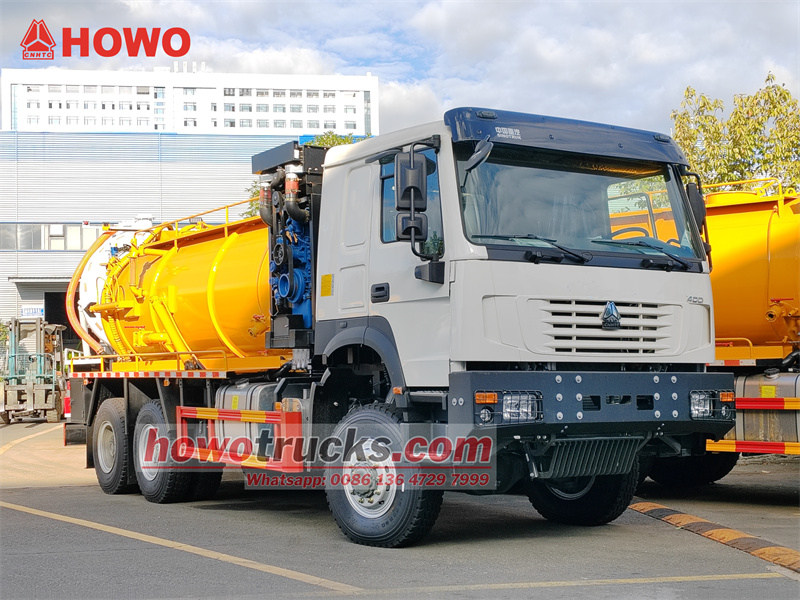

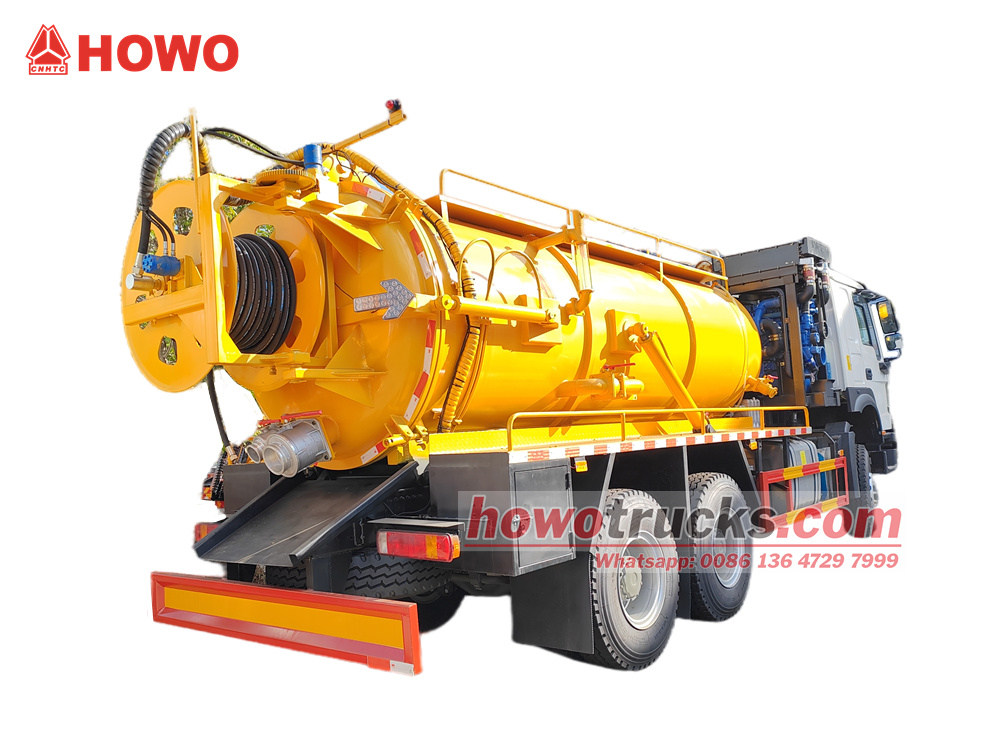

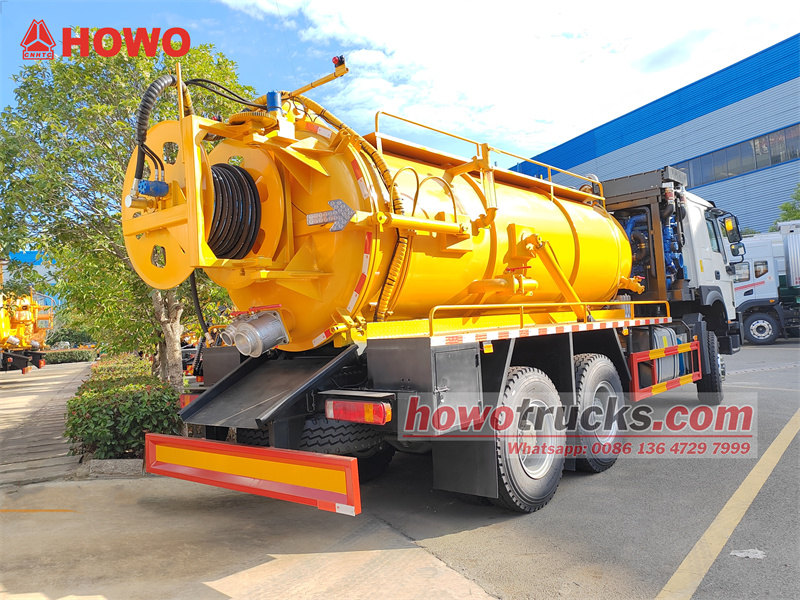

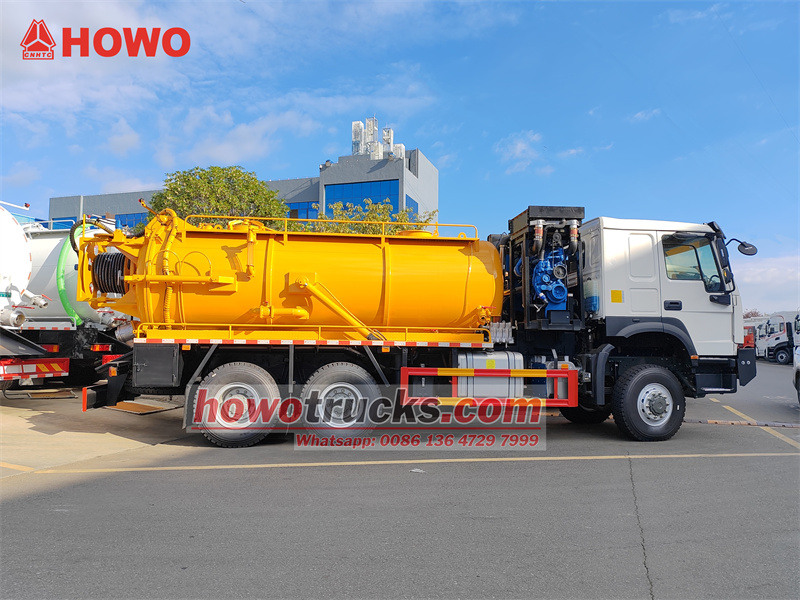

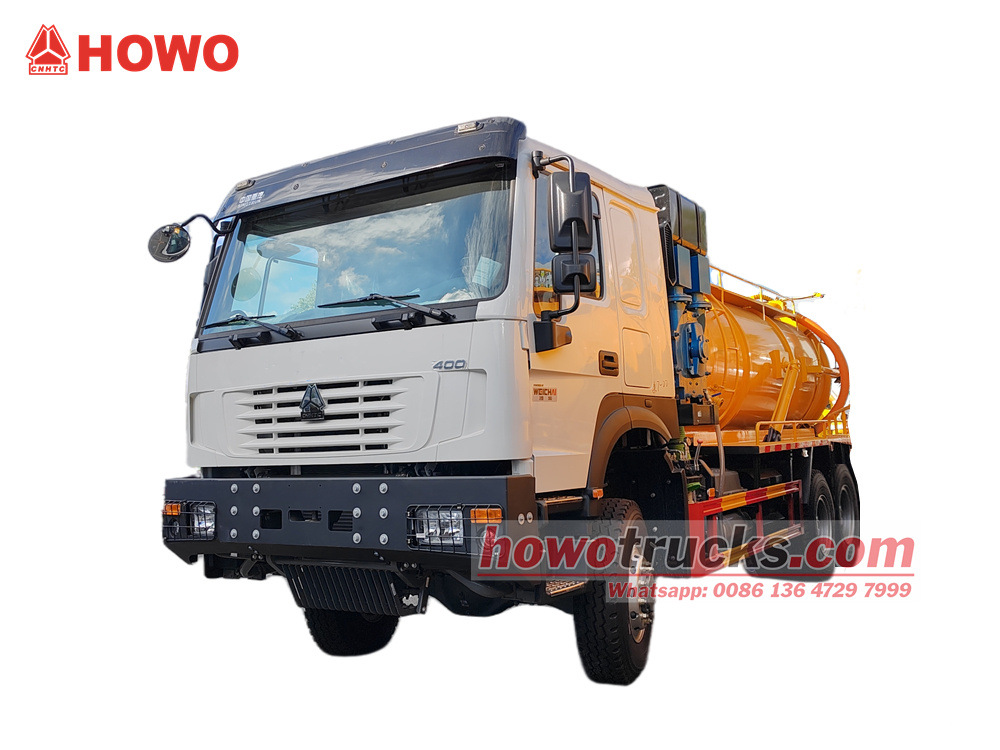

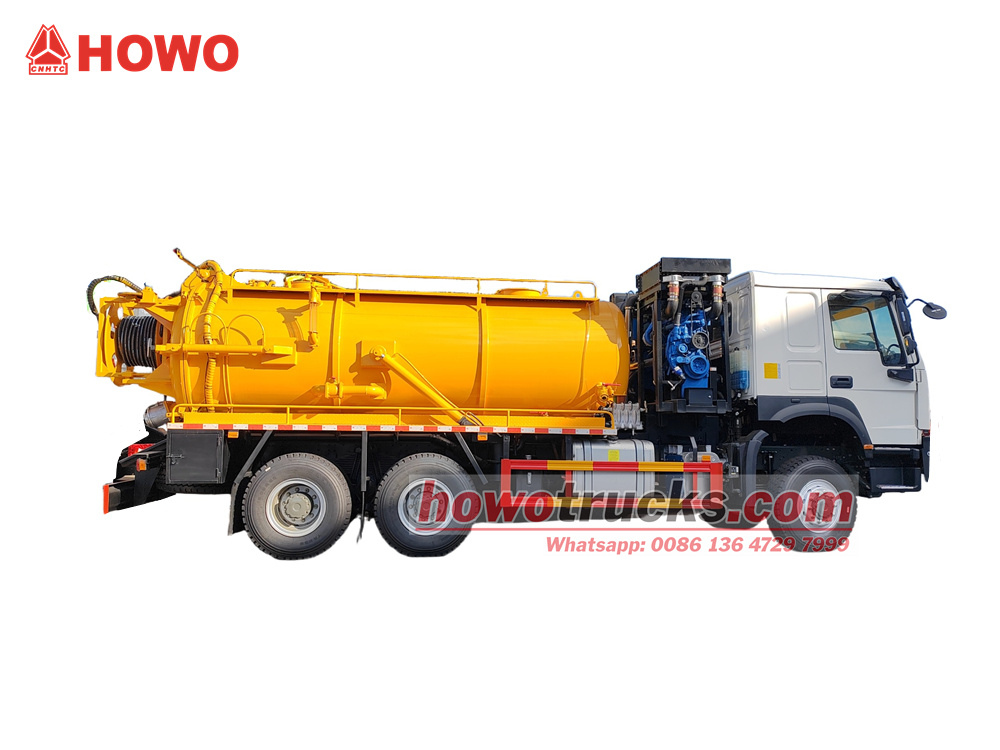

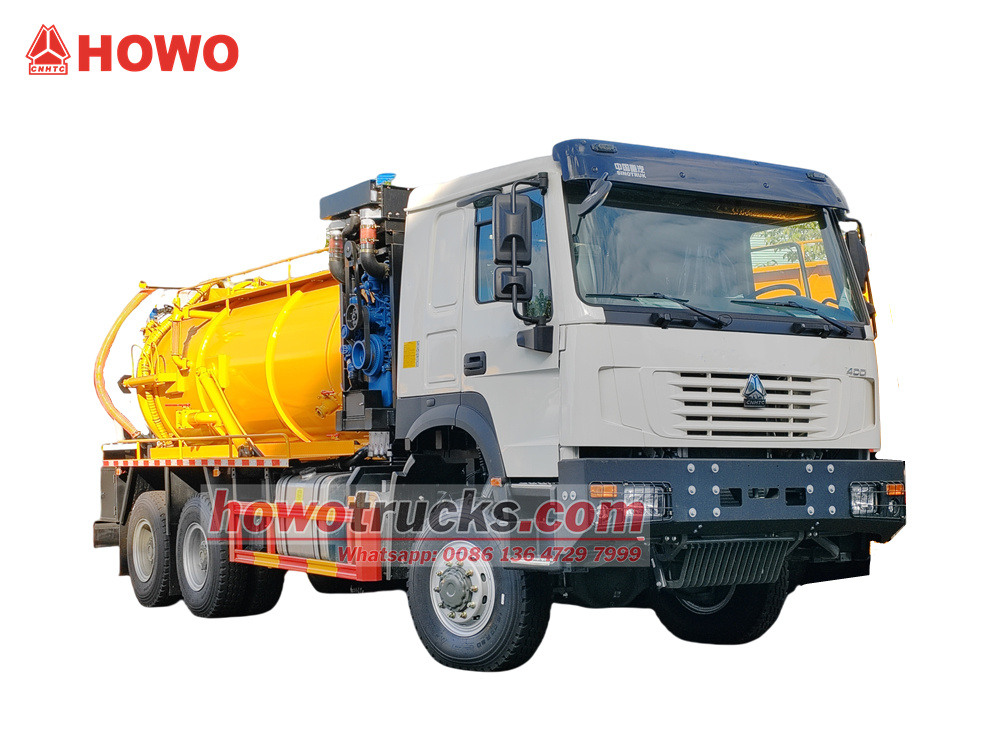

Howo 6x6 Kombiniertes Vakuum-Spülfahrzeug
Das kombinierte Baggerfahrzeug HOWO 6x6 mit 12 m³ Ladevolumen basiert auf dem Allradfahrgestell Sinotruk HOWO 6x6. Es verfügt über ein Halbfahrerhaus, einen Radstand von 4300 mm + 1400 mm und ist mit einem Weichai WP10H400E62 Euro-6-Motor mit 400 PS und einem 10-Gang-Getriebe HW19710 ausgestattet. Das Fahrzeug besitzt einen 10 m³ fassenden Abwassertank und einen 2 m³ fassenden Reinigungswassertank, die jeweils über separate Kammern verfügen.
Das Howo-Abwassersaugfahrzeug ist ausgestattet mit einem Hydrauliköltank, einem Auslassventil, einer SK-15 Wasserzirkulations-Vakuumpumpe, einem Abwassersaug- und -ablaufrohr, einer Hochdruckreinigungspumpe, einer Hochdruckreinigungstrommel, einem Wasserdampfabscheider, einem Öl-Gas-Abscheider, einem Flüssigkeitsstand-Sichtfenster und einer Leiter.
Arbeitskapazität :
12cbmKabinentyp :
Howo one and half cabinAntriebssystem :
6x6,LHDRadstand ( mm) :
4300+1400Motorspezifisch :
400HP/WP10H400E62Getriebe :
HW 19710 10-speed,manualVorderachse ( kg ) :
7000Hinterachse ( kg ) :
1800(2 axles)
Hersteller:CSTRUCKS GROUP LIMITED.
Wir sind ein professioneller Hersteller von Spezialfahrzeugen.
Brandneu und100%Qualitätgarantiert.
▶I. Produkteinführung:
DerHowo 6x6 Kombiniertes Vakuum-Spülfahrzeug Es ist für die Ausbaggerung von Stadtrohren, die Abwasserentsorgung und Hochdruckreinigungsarbeiten konzipiert. Ausgestattet mit einem 400 PS starken Weichai-Motor und einem 10-Gang-Getriebe bietet es hohe Leistung. Das Fahrzeug verfügt über einen integrierten 10-Meter-Bagger.³ Abwassertank und ein 2 m³ Der Frischwassertank ist in separate Kammern unterteilt. Ausgestattet mit einer SK-15 Wasserzirkulations-Vakuumpumpe, einer Hochdruckreinigungspumpe und einer Schlauchhaspel, führt das Fahrzeug effizient Abwasseransaugung, Entleerung und Rohrspülung durch. Dank dieser integrierten Funktionen eignet es sich für anspruchsvolle Straßenverhältnisse und intensive Einsätze und bietet Geländegängigkeit und hohe Leistungsfähigkeit.
▶II. ProduktMerkmale:
1. Geländegängigkeit: Der 6x6-Antrieb in Kombination mit dem Fahrgestell mit hoher Bodenfreiheit bewältigt problemlos komplexe Szenarien wie städtische Überschwemmungen und Bergstraßen.
2. Mehrzweckfahrzeug: Integrierte Funktionen für Abwasseransaugung, Entwässerung und Hochdruckspülung reduzieren die Investitionskosten für die Ausrüstung.
3. Effizienter Betrieb: Die Kammerkonstruktion in Kombination mit einer Hochleistungs-Vakuumpumpe und einer Hochdruck-Reinigungspumpe verkürzt die Arbeitszyklen und verbessert die Effizienz pro Arbeitsgang.
4. Zuverlässig und langlebig: Der goldene Antriebsstrang aus Sinotruk HOWO-Chassis und Weichai-Motor gewährleistet eine geringe Ausfallrate und einfache Wartung.
▶II. ProduktSpezifikationen:
| Howo 6x6LKW für die Hochdruck-Rohrreinigung | ||||
| Allgemein | Fahrzeugmarke | CS TRUCKS | ||
| Fahrzeugmodell | CS5250GXH | |||
| Chassis-Marke | ISUZU | |||
| Gesamtabmessungen | 9350 * 2550 * 3930 mm | |||
| zulässiges Gesamtgewicht / Leergewicht | 25000 kg / 12500 kg | |||
| Achslasten | 7000/18000 (Zweiachsgruppe) | |||
| Taxi | Kabinenkapazität | SINOTRUK HOWO 6x6 Fahrgestell mit Fahrerhaus, eineinhalb Sitzreihen, mit Klimaanlage, USB und Einparkhilfe | ||
| Motor | Kraftstoffart | Reihensechszylinder, Direkteinspritzung, wassergekühlt, Viertakt, turbogeladen und mit Ladeluftkühler, elektronisch gesteuertes Common-Rail-Hochdruckeinspritzsystem, Hi+SC | ||
| Marke | WEICHAI | |||
| Modell | WP10H400E62 | |||
| Leistung | 400 PS/ 294 kW | |||
| Nenngeschwindigkeit | 1900 U/min | |||
| Maximales Drehmoment | 1900 Nm | |||
| Maximales Drehmoment Drehzahl | 1200-1300 U/min | |||
| Verschiebung | 9,5 l | |||
| Emissionsnorm | Euro 2 | |||
| Chassis | Laufwerkstyp | 6x6, links Handantrieb | ||
| Übertragung | HW19710 10-Gang-Schaltgetriebe | |||
| Radstand | 4300+1400mm | |||
| Achsennummer | 3 | |||
| Reifenspezifikation | 12.00R20 | |||
| Reifennummer | 10 Reifen und 1 Ersatzreifen | |||
| Höchstgeschwindigkeit | 85 km/h | |||
| Malen | Metallic-Lack | |||
| Überbau | Tank | Tankkapazität | 10000 Liter Abwassertank, 2000 Liter Reinigungswassertank | |
| Tankmaterial | Kohlenstoffstahl | |||
| Vakuumpumpe | Hochdruck Vakuum Pumpe | SK-15 YIFENG Wasserzirkulations-Vakuumpumpe | ||
| Maximaler Druck | 8000 Pa | |||
| Pumpleistung | 15 m³/min | |||
| Vakuumpegel(-450 mmHg) pSchiedsrichter Rate | 13,5 m³/min | |||
| Tankhebungswinkel | 45 Grad | |||
| Nenngeschwindigkeit | 970 U/min | |||
| Leistung | Vakuumpumpe | 30 kW | ||
| Kompressor | 37 kW | |||
| Saugkopf | 7m | |||
| Düsen | Eine Gruppe von Düsen umfasste | |||
| Vakuumpumpe | Hocheffizient, Vakuumrate 93% schnelles Ansaugen und Entleeren, Saughöhe 6 m. | |||
| Hochdruckpumpe | Typ | SYLT/SY90-56 | ||
| Fließen | 350 l/min | |||
| Druck | 17 MPa | |||
| Hochdruckleitung | 30 m lange Hochdruckwasserleitung mit Durchmesserφ19 | |||
| Strahldüse | Standardmäßig 10 Einheiten mit verschiedenen Modellen | |||
| Die Heckklappe kann hydraulisch geöffnet werden, um Feststoffe vollständig zu entladen. | ||||
| Alle Standardzubehörteile: Schachtdeckel, Werkzeugsatz, englische Bedienungsanleitung..... | ||||
| Optional | ** Das Tankmaterial könnte Edelstahl sein. | |||
▶Ⅲ. ProduktDetails:

Kernchassis-Konfiguration
1. Antriebsart: 6x6 Allradantrieb, geeignet für schwierige Bedingungen wie Schlamm, Hänge und unbefestigte Straßen.

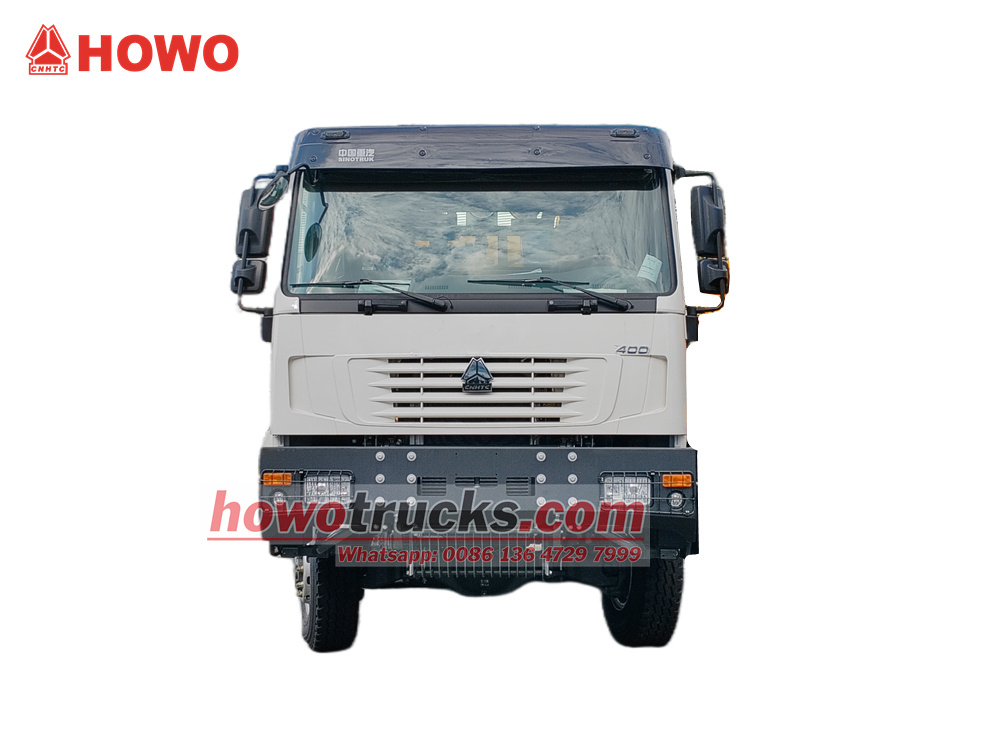

2. Fahrerhaus: Eineinhalbreihiges Fahrerhaus mit drei Sitzplätzen.
3. Radstand: 4300 + 1400 mm Doppelradstand-Layout.
4. Antriebsstrang:
o Motor: Weichai WP10H400E62, der die Euro-6-Abgasnormen erfüllt, verfügt über eine starke Leistung von 400 PS und ein hohes Drehmoment bei niedrigen Drehzahlen und eignet sich für schwere Steigungen.
o Getriebe: HW19710 10-Gang-Schaltgetriebe mit einer großen Auswahl an Gängen und Übersetzungsverhältnissen.

Oberkörpersystem:

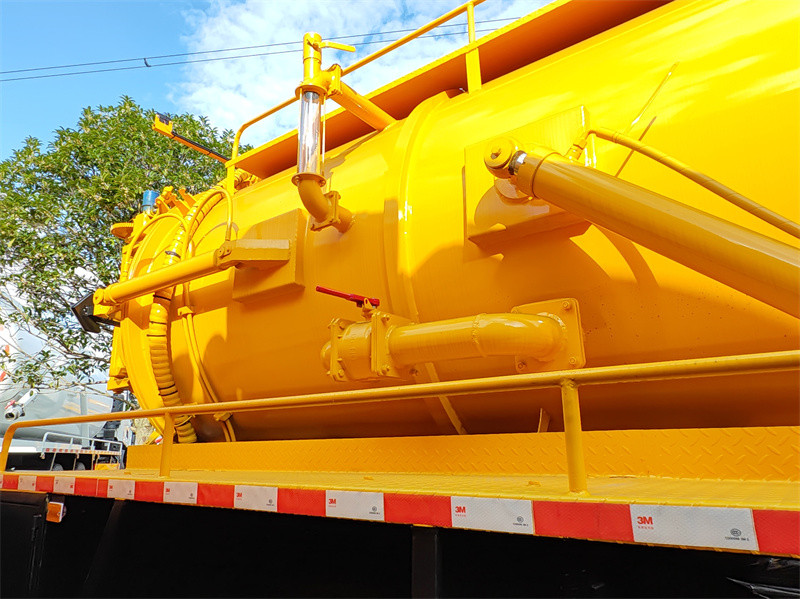

Der obere Teil bildet das Herzstück des kombinierten Baggerfahrzeugs und integriert einen 12 Kubikmeter fassenden Tank sowie verschiedene spezialisierte Betriebsgeräte.
• Tankmontage:
o Gesamtkapazität: 12 Kubikmeter.
o Getrennte Kammerkonstruktion: Ein 10-Kubikmeter-Abwassertank und ein 2-Kubikmeter-Reinwassertank gewährleisten die strikte Trennung von sauberem und verschmutztem Material. Der Reinwassertank versorgt das Hochdruckreinigungssystem mit sauberem Wasser, während im Abwassertank das aufgefangene Abwasser gesammelt wird. Durch die getrennten Kammern werden Wechselwirkungen zwischen den beiden Systemen vermieden, was die Betriebseffizienz und den Bedienkomfort deutlich erhöht.

Kernbetriebskomponenten:
1. Vakuumsaugsystem:

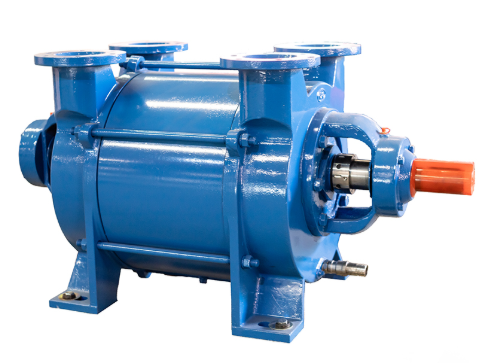

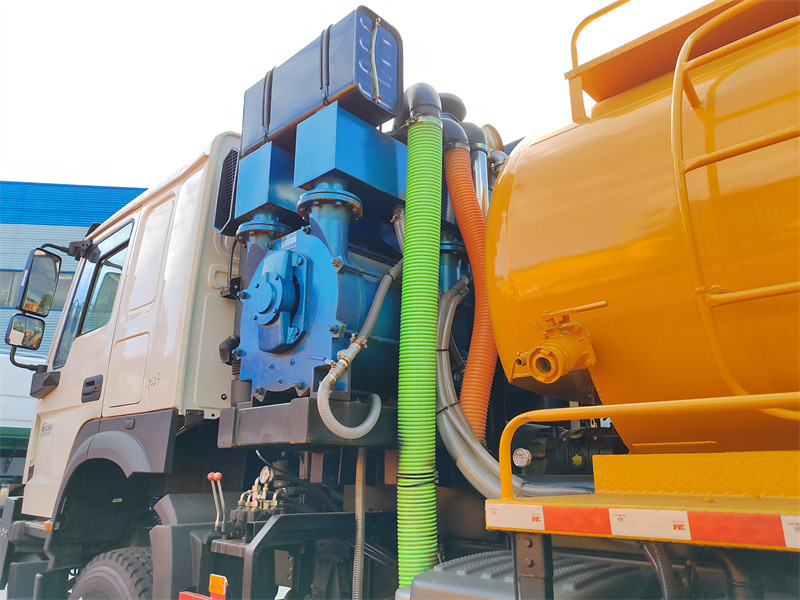

Kernausrüstung:Yifeng SK-15 Wasserzirkulations-Vakuumpumpe. Mit einer maximalen Saugleistung von 15 m³/h.³Mit einer Förderleistung von /min und einem maximalen Vakuum von -0,093 MPa bietet diese Pumpe eine hohe Förderleistung, ein hohes Vakuum und die Fähigkeit, kleine Flüssigkeitsmengen zu tolerieren, was sie zum Schlüssel für eine effiziente Abwasserextraktion macht.
Hilfssysteme: Ausgestattet mit einem Wasserdampfabscheider und einem Öl-Gas-Abscheider trennen diese effektiv Feuchtigkeit und Ölnebel aus der angesaugten Luft, schützen so die Vakuumpumpe und verhindern Umweltverschmutzung.
Saugleitung: Ausgestattet mit Saug- und Druckrohren mit großem Durchmesser für eine schnelle und zuverlässige Verbindung, die eine effiziente Absaugung gewährleistet.



2. Hochdruckreinigungssystem:

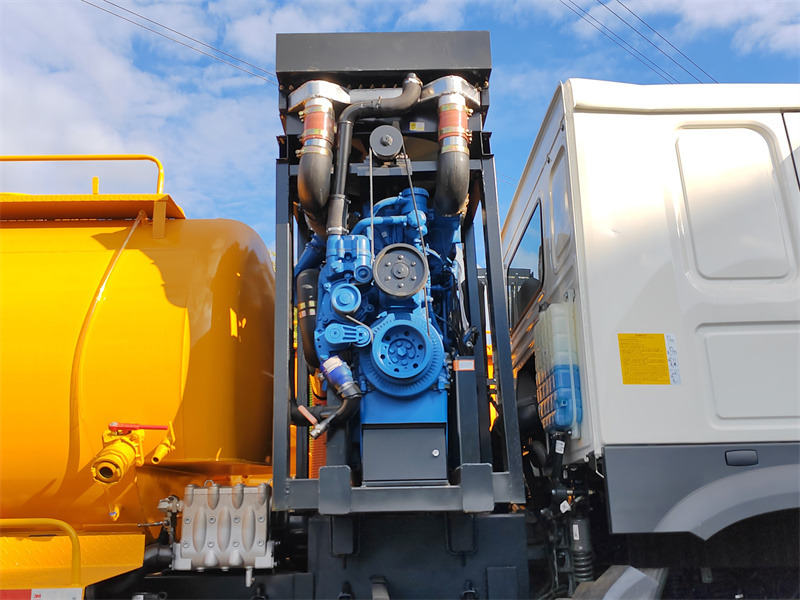

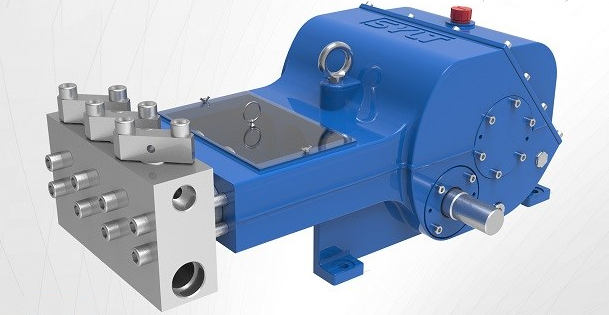

Kernausrüstung: Die Hochdruckreinigungspumpe SYLT/SY90-56 mit einer Fördermenge von 350 l/min erzeugt einen extrem hohen Wasserdruck zum Durchtrennen von Verstopfungen und Spülen von Rohrwänden.

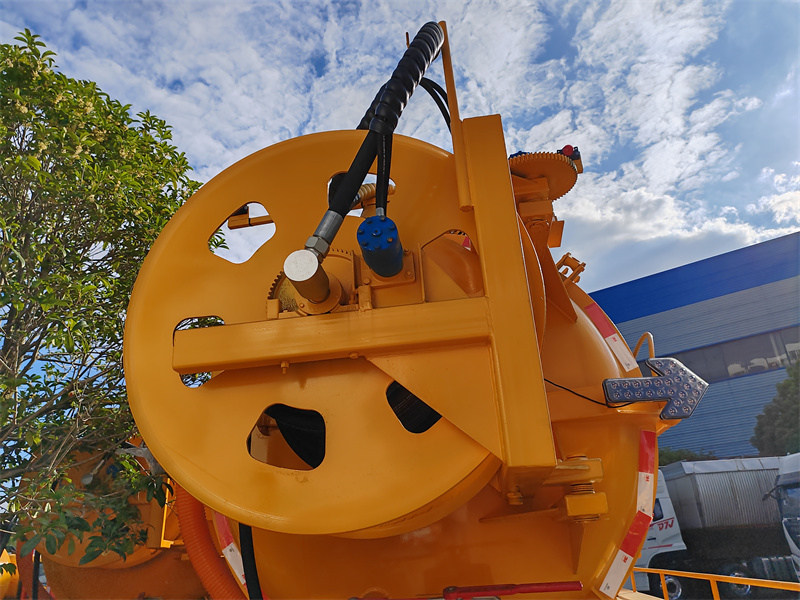

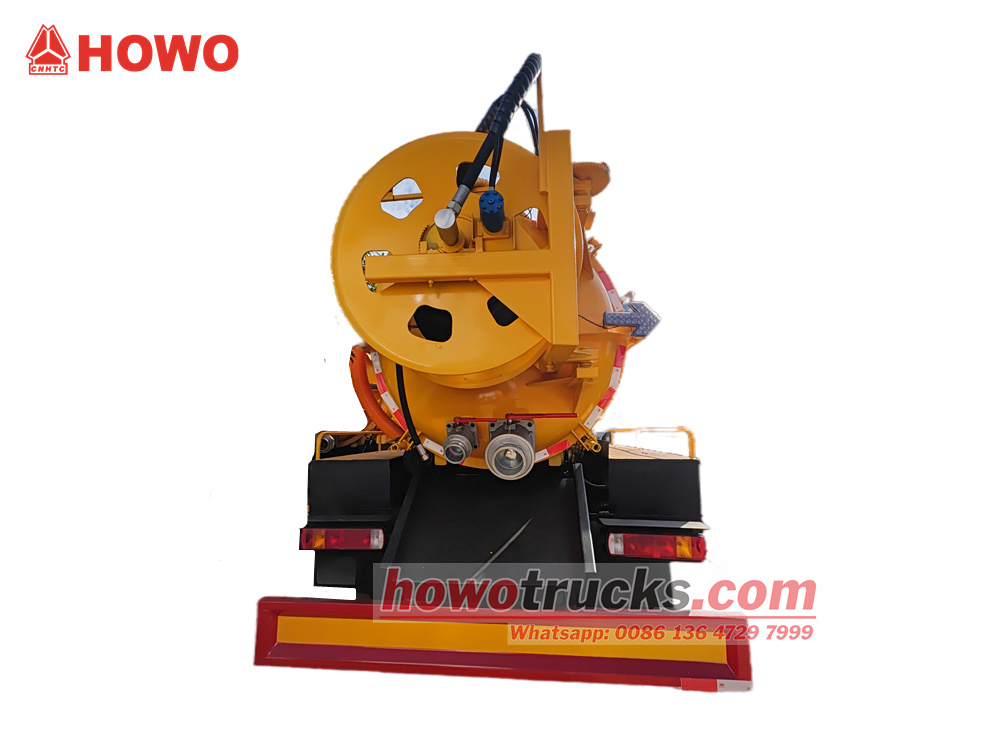

Bediengerät: Die Hochdruckreinigungstrommel, typischerweise ausgestattet mit einem mehrere Dutzend Meter langen Hochdruckschlauch und einer speziellen Reinigungsdüse, bietet flexible Einsatzmöglichkeiten und kann tief in die Rohre eindringen.
3. Hydrauliksystem:

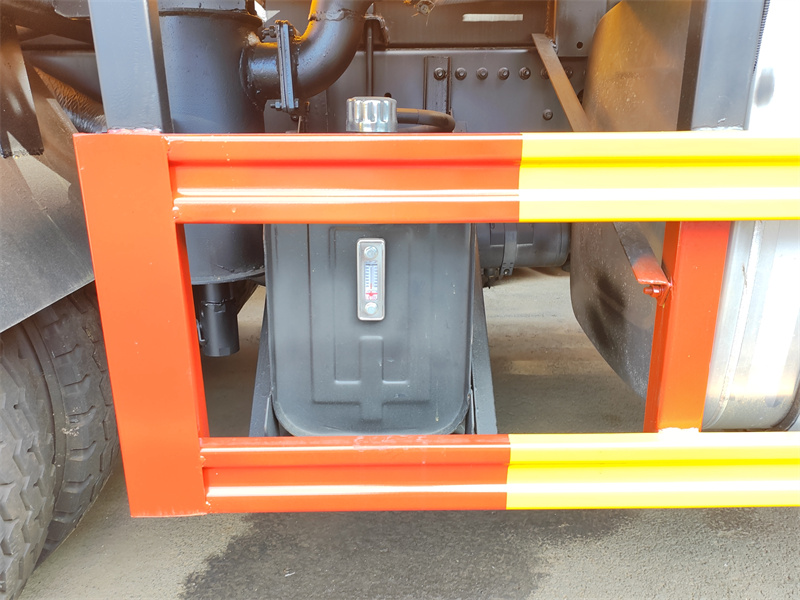

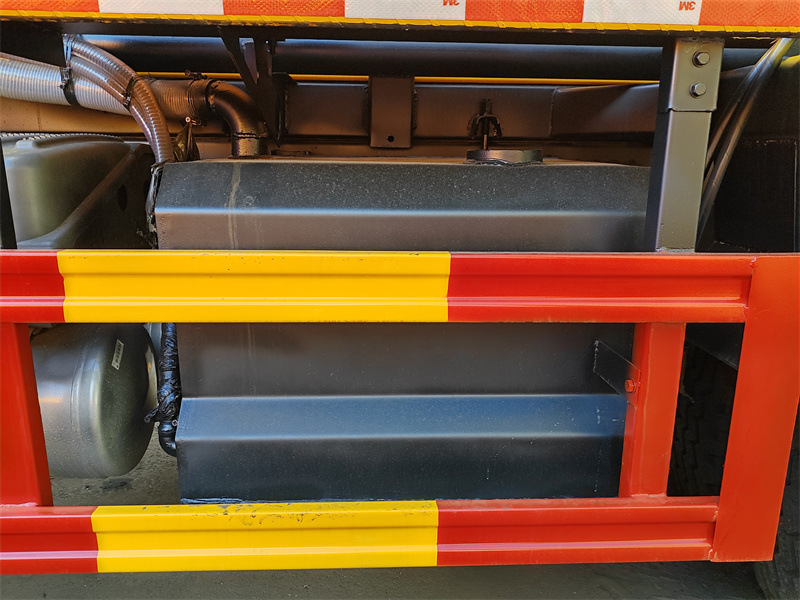

Energiequelle: Ein unabhängiger Hydrauliköltank und eine Hydraulikpumpeneinheit sorgen für eine stabile und zuverlässige Hydraulikleistung für die Vakuumpumpe, die Haspel und andere Geräte.


4. Andere Geräte:
o Flüssigkeitsstandbeobachtungsgerät: Ermöglicht dem Bediener die Echtzeitüberwachung des Flüssigkeitsstands im Tank, um eine Überladung zu verhindern.

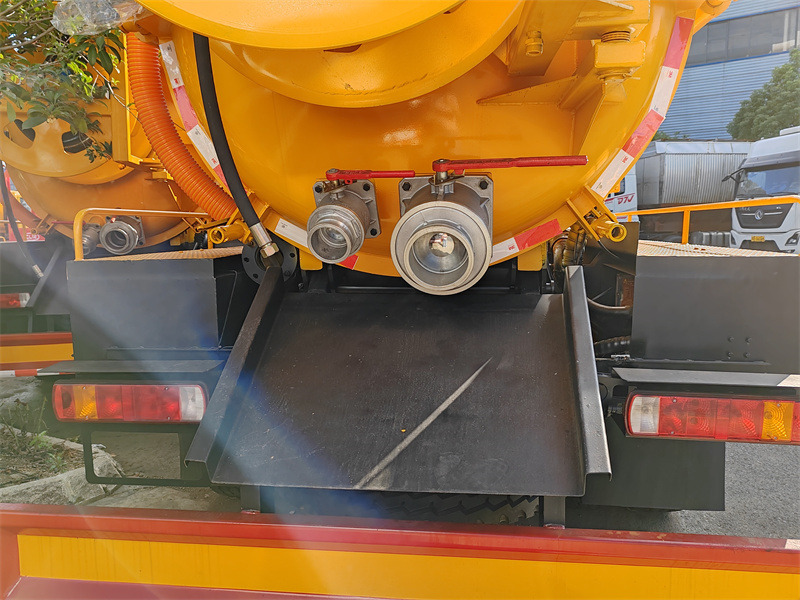

o Ablassventil: Ermöglicht die schnelle und kontrollierte Ableitung des Abwassers aus dem Tank.
o Leiter: An der linken Seite des Tanks ist eine Leiter angebracht, um den Tank für Inspektions- oder Wartungsarbeiten leichter erreichen zu können.

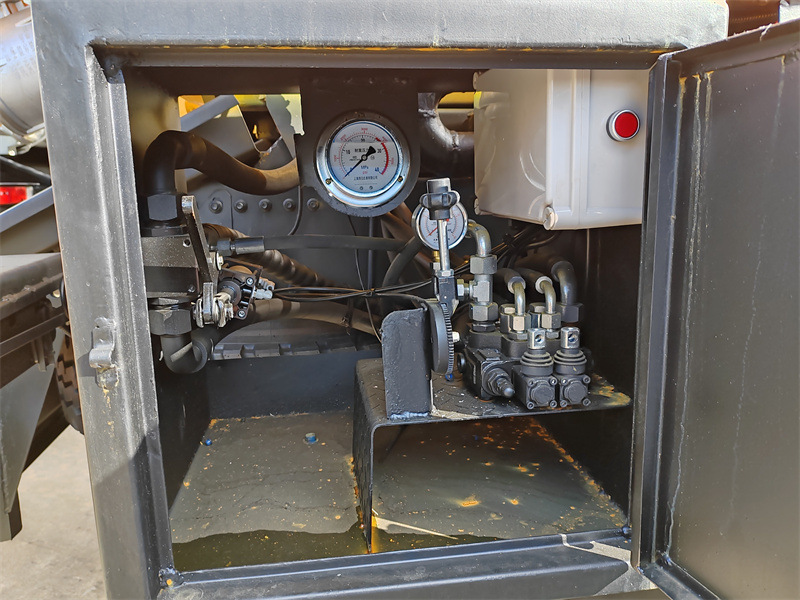

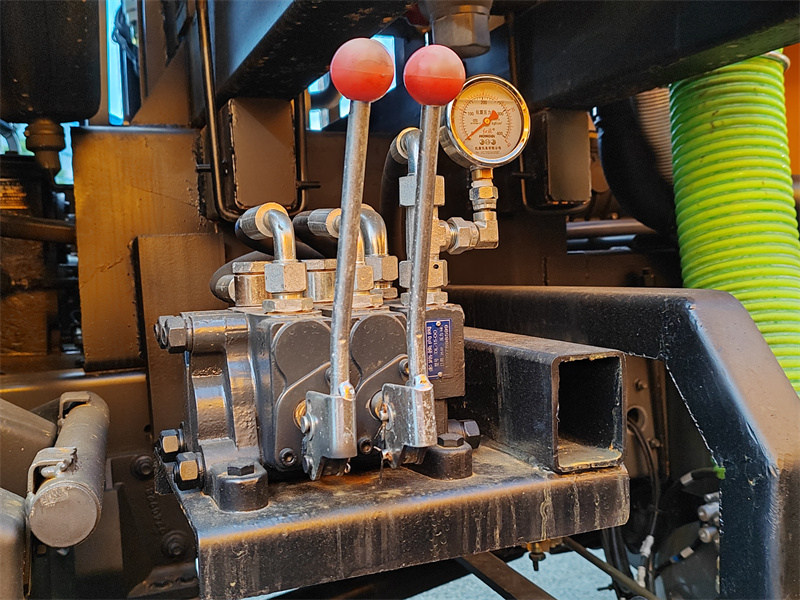

o Betriebsventil: Dieses Ventil befindet sich auf der Fahrerseite und an der Heckklappe und steuert manuell das Anheben und Absenken des Tanks sowie das Öffnen und Schließen der Heckklappe.
▶ⅣDieFunktionsprinzip:
Beim Einsatz des HOWO 6x6 12 m³ Kombi-Baggerfahrzeugs wird zunächst die Vakuumpumpe aktiviert, um einen Unterdruck zu erzeugen. Über dieses Saugrohr werden Abwasser und Schlamm aus der Rohrleitung oder Grube in den Abwassertank gesaugt. Ein Wasserdampfabscheider verhindert das Eindringen von Wasser in die Pumpe und gewährleistet so die Systemstabilität. Ist der Abwassertank voll oder muss er gereinigt werden, öffnet sich das Auslassventil, um die Abfälle abzulassen. Während der Hochdruckreinigungsphase versorgt der Frischwassertank die Hochdruckpumpe mit Wasser. Nach der Druckbeaufschlagung wird ein Hochdruckwasserstrahl durch einen Schlauchhaspel versprüht, der Verstopfungen löst und die Rohrleitung reinigt. Das Hydrauliksystem des Fahrzeugs steuert den koordinierten Betrieb der verschiedenen Komponenten, während das 6x6 Allradfahrgestell für eine stabile Kraftübertragung sorgt und so die effiziente Durchführung der integrierten Saug-, Entwässerungs- und Spülvorgänge auch in schwierigem Gelände ermöglicht. Dadurch wird der gesamte Rohrleitungswartungsprozess abgeschlossen.
