Theneu 3 Achse 40 TonnenKipper Der Aufbau des Anhängers besteht aus Q370R-Stahl und zeichnet sich durch einen Auslegungsdruck von 1,61 MPa und eine Blechstärke von 12–16 mm aus. Ausgestattet mit einem HYVA-Hydrauliksystem und einem Manometer gewährleistet er Sicherheit im Betrieb. Merkmale wie eine BPW-Brücke, JOST-Königszapfen und JOST-Stützen erfüllen die Transportanforderungen in unterschiedlichsten Umgebungen und unter verschiedensten Straßenbedingungen.

Durch optimiertes Design und den Einsatz hochwertiger Materialien hat die CS Trucks Group eine deutlich über dem Branchendurchschnitt liegende Lebensdauer erreicht. Der Rahmen bietet hohe Widerstandsfähigkeit gegen Torsionsverformungen unter rauen Straßenbedingungen, während der Aufbau exzellente Stoß- und Verschleißfestigkeit aufweist und damit branchenüblichen Herausforderungen wie Trägerrissen und Bodenverschleiß grundlegend begegnet. Dieser Schwerlast-Muldenkipper ist für intensive, kontinuierliche Einsätze, wie sie beispielsweise in Großbergwerken und bei großen Infrastrukturprojekten vorkommen, bestens geeignet. Sein präzise abgestimmtes Hebesystem gewährleistet kraftvolles, stabiles und schnelles Heben sowie ein sauberes und vollständiges Entladen, wodurch wiederholte Bedienvorgänge entfallen.

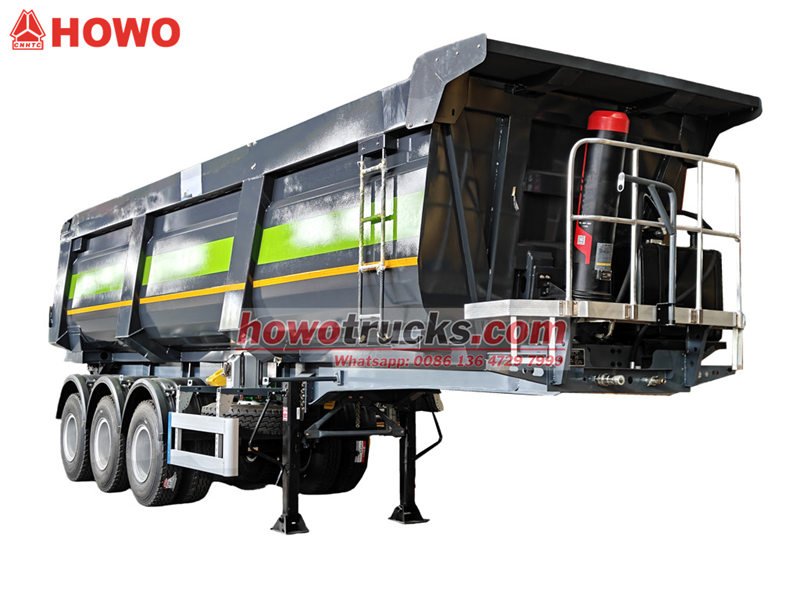

Neuer 3-achsiger 40-Tonnen-Kippanhänger*

Unsere Fabrik ist ein professioneller Hersteller im LKW-Bereich.
Wir garantieren, dass alle Produkte brandneu und von hoher Qualität sind.

Produktdefinition und Einführung «««

Merkmale:

1.Auslegungsdruck: 1,61 MPa hochfester, verschleißfester Stahl NM400/500

2.Die verschiedenen Arten von KippaufbautenEs wurde mittels Spannungsanalyse entwickelt und gefertigt und bietet den klaren Vorteil einer hohen Kapazität, eines geringen Gewichts und eines hohen Wirkungsgrades.

3.Wir prüfen die Produktqualität streng und stellen sicher, dass Schweißnähte der Typen A und B die Prüfung durch ein Funkgerät der Stufe 2 bestehen.Grafische Prüfung, Schweißnahttyp C und D bestehen die Prüfung durch ein Funkgerät der Stufe 1Grafiktest.

4.Es gibt sowohl einheimische als auch importierte Sicherheitszubehörteile von hoher Qualität, die perfekt aufeinander abgestimmt sind.

5.Die Korrosionsschutzbeschichtung des Muldenkipperaufbaus erfolgt durch folgende Verfahren: Sandstrahlen, Spritzlackieren, Spülen usw.





Produktparameter für Schwer 40 Tonnen Muldenkipperaufbau Trailer « « «

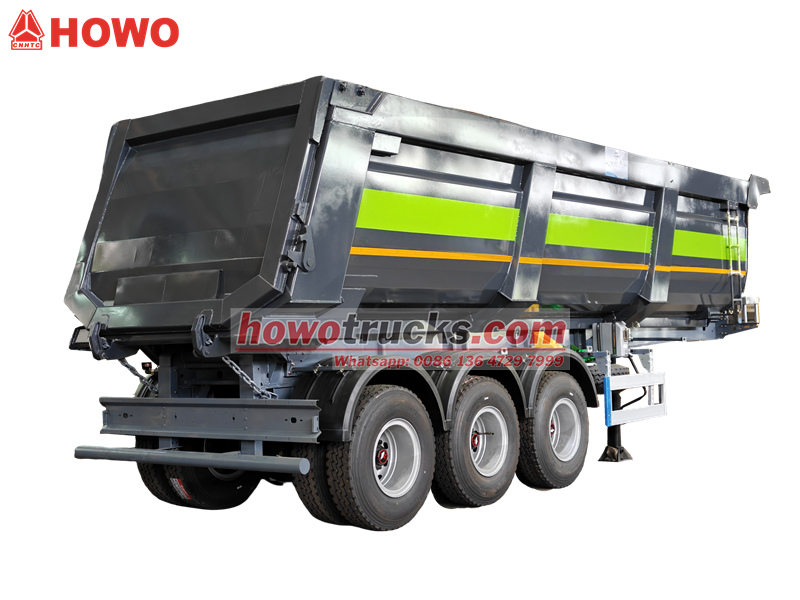

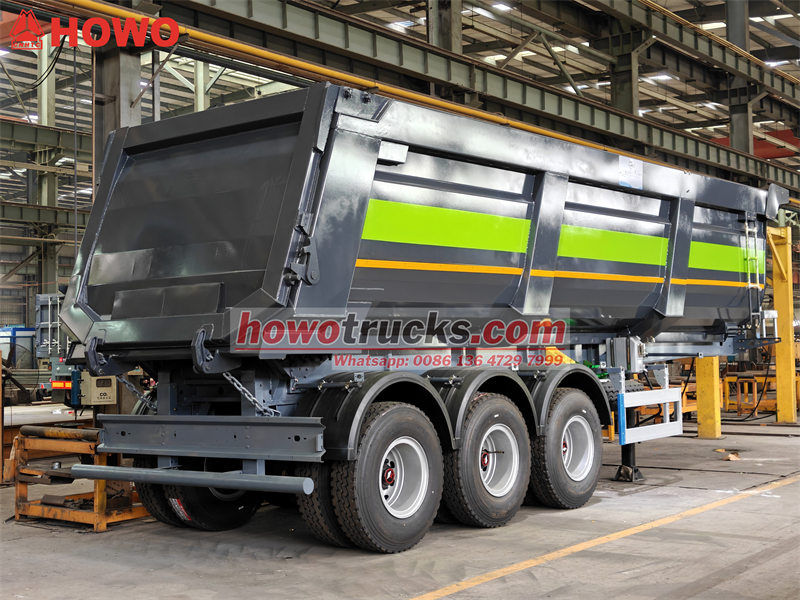

Hochleistungsausführung 3Achsen Kipper Sattelanhänger
Kapazität	40000 CBM
Gesamtabmessungen (L*B*H) (mm)	9300*2550*3650mm
Geschätztes Taragewicht (kg)	9000 kg
Nutzlast (kg)	40000 kg
Gesamtgewicht (kg)	28000 kg
Radstand (mm)	6720+1320+1320
Muldenkipperaufbau
Fluideigenschaften	Brennbar
Auslegungstemperatur (ºC)	50ºC
Auslegungsdruck (MPa)	1,61
Korrosionszugabe (mm)	1
Schweißverbindungsfaktor	1
Hauptwerkstoffe für den Lagerdruck	Kippmuldenkörper: Q345, 12 mm
	Endplatte: Q345R, 12 mm
	Boden:Nm450, verschleißfester Stahl
Fehlererkennung	100% Fehlererkennung
Prüfdruck (MPa)	1,61
Magnetpulverprüfung	Zielen Sie auf Schweißstellen, die von der Fehlererkennung nicht erfasst werden können.
Hydraulischer Wagenheber	Komplettes HYVA-Hydrauliksystem

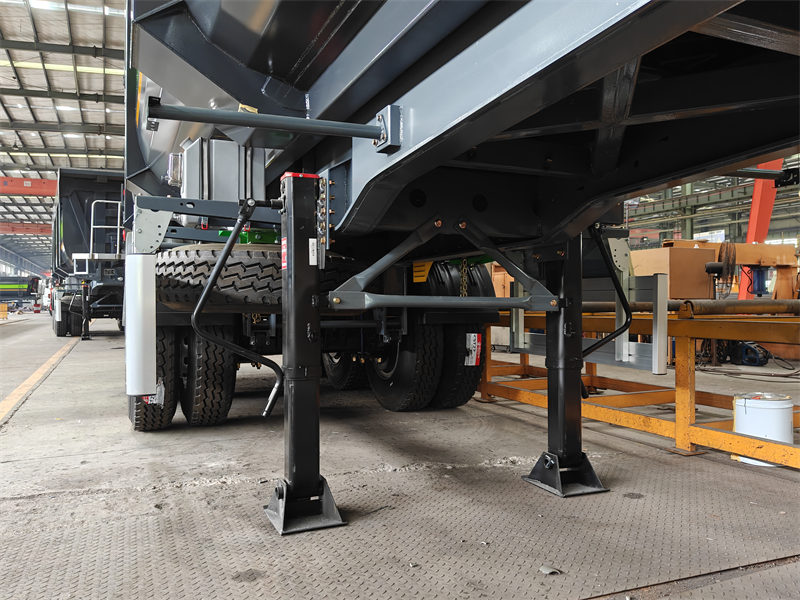

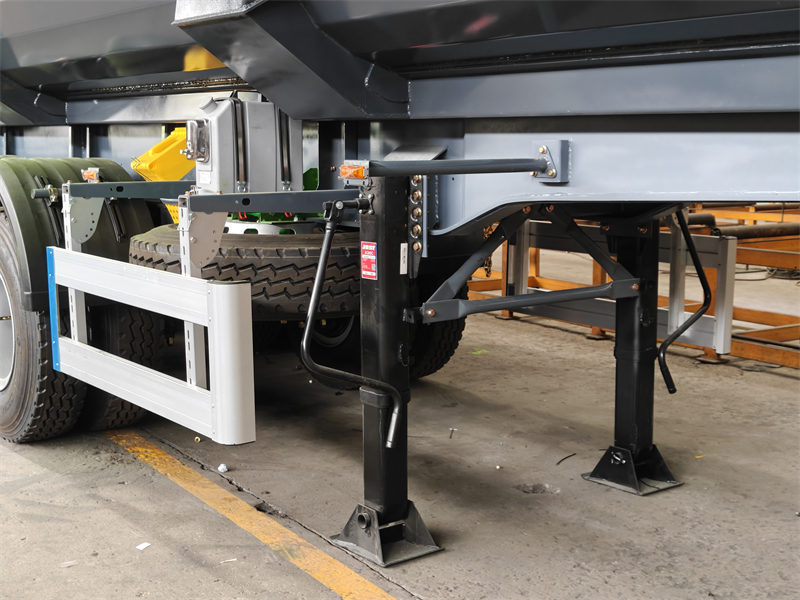

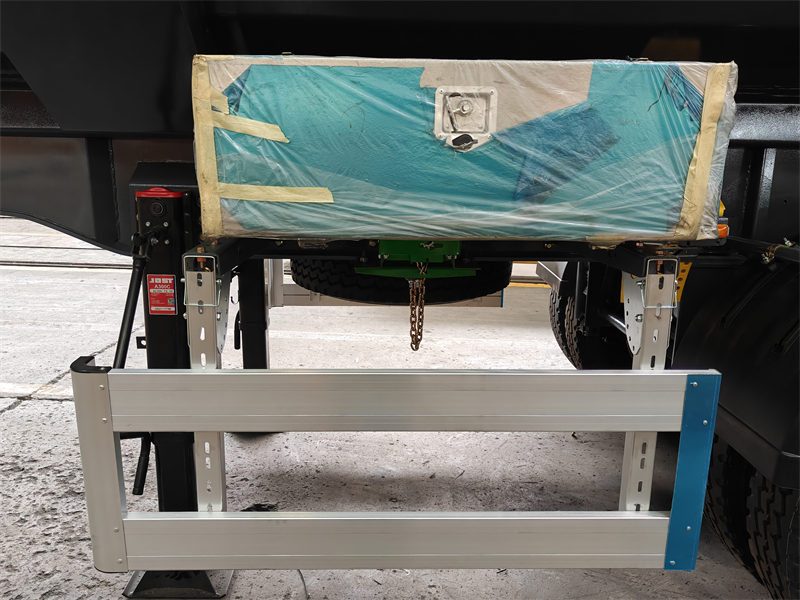

Landebein	JOST 28T

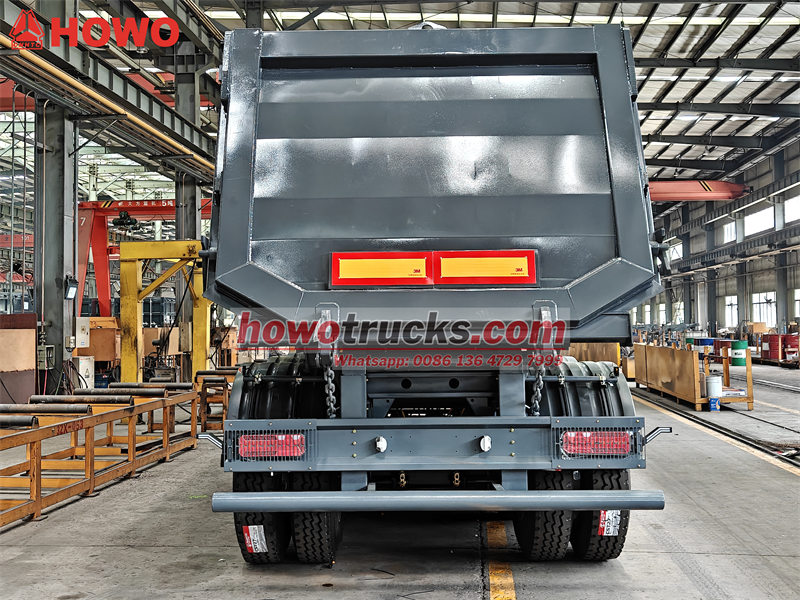

Heckklappe	Einteilige Heckklappe mit oberer Gelenkverbindung, Sicherheitsverriegelungssystem
Bremsen	Zweileitungs-Druckluftbremssystem, WABCO-Notfallrelaisventil; T30/30-Luftkammer; Feststellbremse

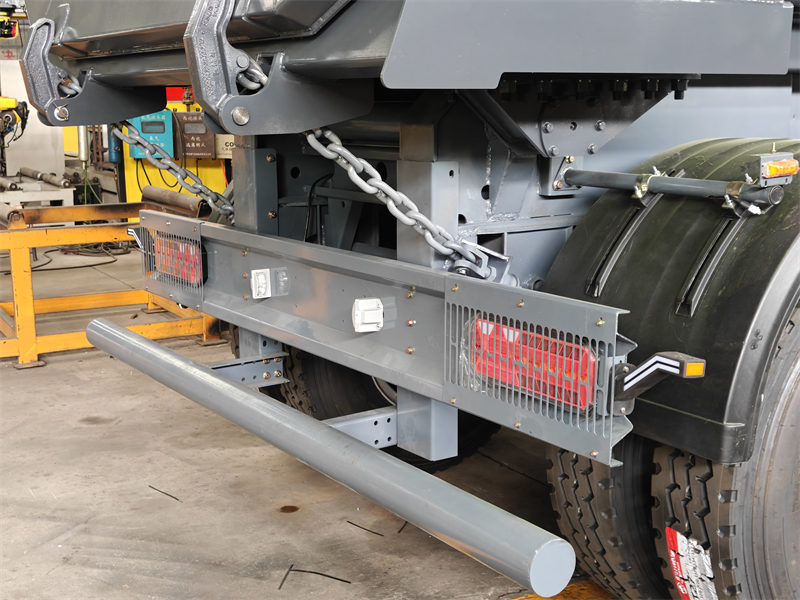

Leuchten und Reflektoren	Rücklicht, Rückstrahler, Blinker, Seitenreflektor, Nebelscheinwerfer, Kennzeichenbeleuchtung
Verdrahtung	24 V, 6 Leitungen

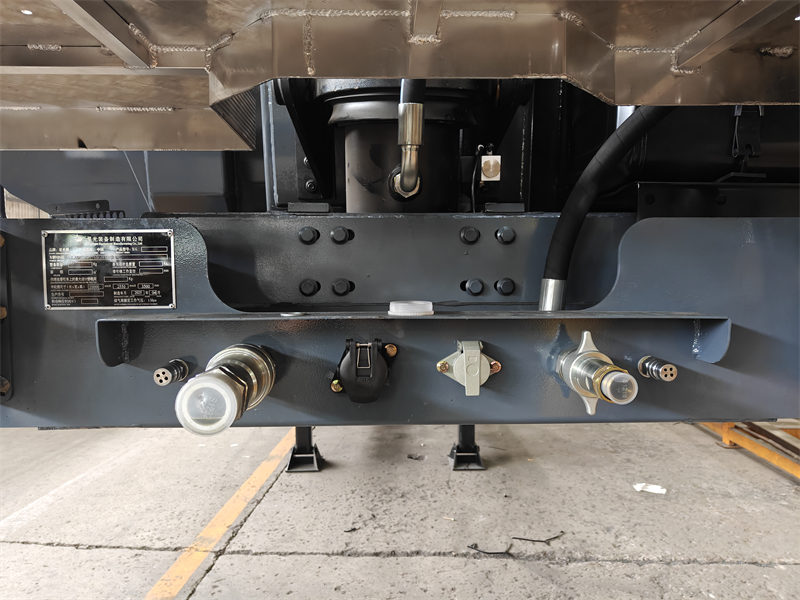

Luft-/Elektroanschluss	ISO-Standard-Luftanschluss, 24-V-7-polige Steckerbuchse

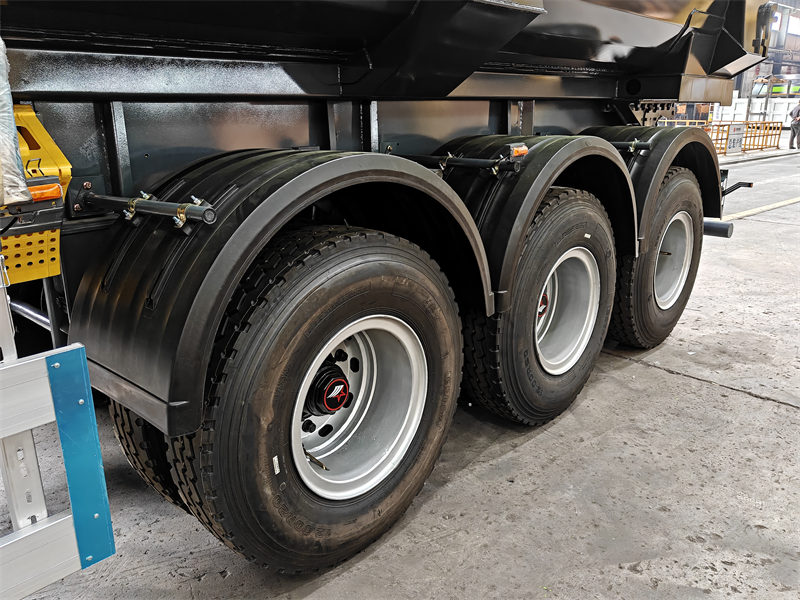

Achsen	3*14T BPW
Reifen	12R22.5 Schlauchloser Reifen, 8 Stück mit einem Ersatzreifen

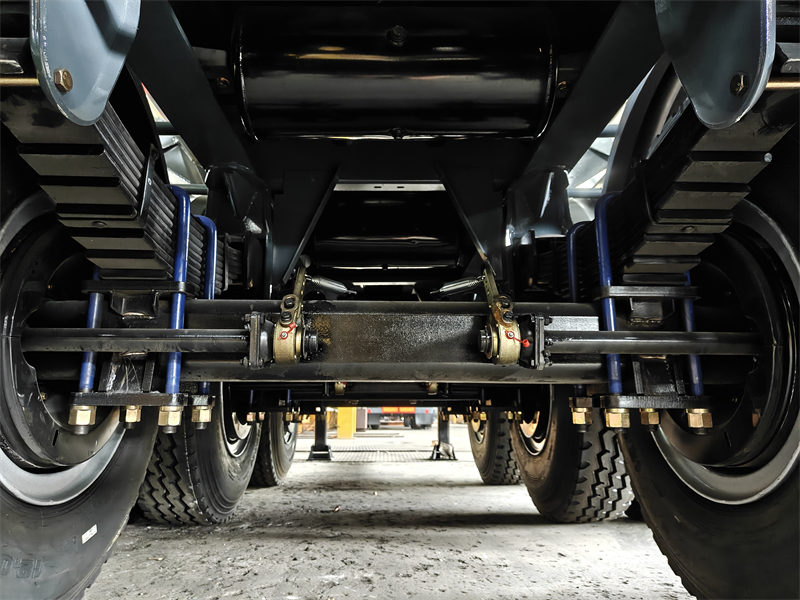

Suspension	Amerikanische mechanische Federung mit Vorderachslift
Malerei	1 Anstrich Korrosionsschutzgrundierung, zwei Anstriche Decklack





----- Körpermaterial:Kohlenstoffstahl, Edelstahl, Aluminiumlegierung

-----Achse:  BPW-Brücken, JOST-Traktionsbolzen, JOST-Beine und andere Konfigurationen

-----Optional:Teleskopausleger, Greiferausleger, Planen-Ladebox, individuell anpassbare Boxdicke und -höhe nach Bedarf sowie Fernbedienungs-Steuerbox.



Hauptvorteil desSchwerlast-Dumperanhänger mit 3 Achsen und 40000 m³ Volumen « « «



1. Präzise Berechnung und Simulation priorisieren



♦ Lastdynamikanalyse:

∴ Die Chusheng Group nutzt Finite-Elemente-Analyse-Software (FEA), um statische, dynamische und Ermüdungsanalysen der Fahrzeugstruktur durchzuführen.

∴ Diese Analyse konzentriert sich auf die Frontaufprallbelastungen (den Aufprall des Materials auf die Frontplatte beim Entladen), die Torsionsbelastungen beim Anheben (die Torsionsverformung des Rahmens beim Anheben des Zylinders) und die Spannungskonzentrationspunkte im Verriegelungsmechanismus der Hecktür.

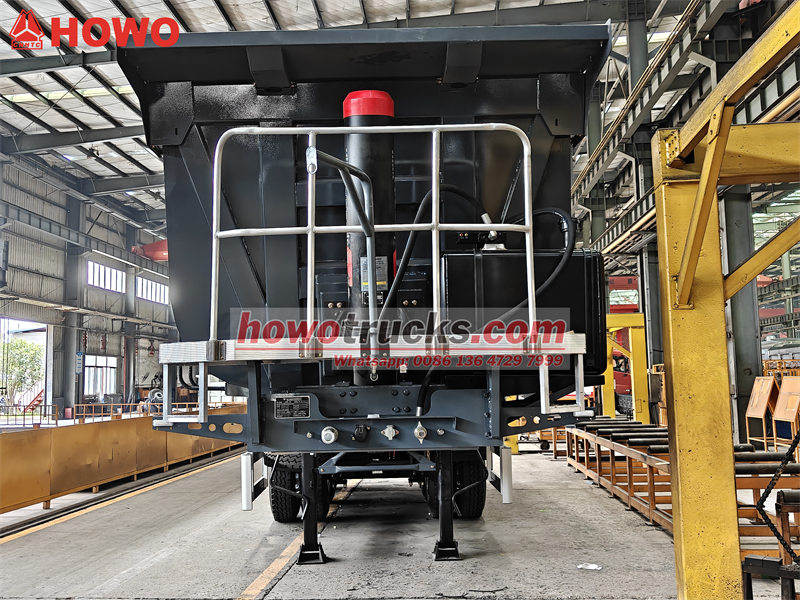

♦Passende Konstruktion des Aufzugssystems:

∴Die Konfiguration der vorderen Hebevorrichtung ist perfekt auf die Berechnungen der Fahrzeugrahmenfestigkeit und des Schwerpunkts abgestimmt.

∴Präzise Berechnungen von Hubwinkel, Zylinderhub und Hubkraft gewährleisten ein sauberes, reibungsloses Entladen und einen gleichmäßigen, vibrationsfreien Prozess.



∴ Die Rohrleitungsführung des Hydrauliksystems ist optimiert, um Interferenzen und Verschleiß zu vermeiden.



♦ Ausgewogenes Verhältnis von Leichtigkeit und Stärke:

∴ Zur Gewichtsreduzierung in nicht kritischen Bereichen wird eine topologische Optimierung durchgeführt (unter Verwendung von Trägern mit variablem Querschnitt und ausgehöhlten Unterrahmen).

∴ Wichtige Belastungsbereiche (Stege, Hebeösen und Aufhängungsanschlüsse) werden lokal verstärkt.

∴ Durch eine wissenschaftliche Konstruktionsplanung wird hochwertiger Stahl gezielt eingesetzt, um Festigkeit und Effizienz zu verbessern.



2.Standardisierter Fertigungsprozess



♦ Schneiden und Formen:

∴ Durch präzises CNC-Plasma-/Laserschneiden wird die Genauigkeit der Bauteile sichergestellt und eine gute Grundlage für das nachfolgende Schweißen geschaffen.

∴ Das Biegen des Rahmens muss mit einer großen Abkantpresse erfolgen, um gleichmäßige Biegewinkel und -radien zu gewährleisten und Mikrorisse zu vermeiden.



♦ Schweißprozess:

∴ Schweißmaterialauswahl: Es wird ein hochfester Schweißdraht (z. B. Fülldraht) ausgewählt, der auf die verschiedenen Stahlmaterialien abgestimmt ist, um sicherzustellen, dass die Schweißnahtfestigkeit mindestens derjenigen des Grundwerkstoffs entspricht.



∴ Vorrichtung und Halterung: Eine große, modulare Schweißvorrichtung wird verwendet, um sicherzustellen, dass die gesamte Rahmenbaugruppe in einer festen, geklemmten Position verschweißt wird. Dadurch werden Schweißverzug effektiv kontrolliert und Symmetrie und Geradheit der Achsenbefestigungspositionen gewährleistet.



∴ Schweißkenntnisse: Kritische Schweißarbeiten (wie z. B. Rahmenverschluss- und Hebeösenschweißungen) müssen von zertifizierten erfahrenen Schweißern unter Anwendung eines Mehrlagen-Mehrlagen-Verfahrens durchgeführt werden, um Fehler wie Hinterschneidungen, Porosität und unvollständigen Durchschweißen zu vermeiden.

∴ Schweißnahtbehandlung: Alle Schweißnähte müssen gestrahlt werden, um Spannungen abzubauen und die Erkennung von Oberflächenfehlern zu erleichtern.



♦ Beschichtungsprozess:

∴ Eine sorgfältige Vorbehandlung, einschließlich Kugelstrahlen zur Rostentfernung, Reinigung und Entfettung sowie Phosphatierung, verlängert die Lebensdauer der Beschichtung wirksam.

∴ Es wird ein System aus zinkreicher Epoxidgrundierung, dickschichtiger Epoxidzwischenschicht und Polyurethan-Deckschicht verwendet, wodurch eine Gesamttrockenfilmdicke von ≥120 μm gewährleistet wird. In korrosionsgefährdeten Bereichen ist eine dickere Beschichtung erforderlich.



Produkte – 100 % individuell anpassbar, Stufe 1!

Transport – 100 % sicher, bequem, effizient!

Serviceleistungen – 24-Stunden-Sicherheitsservice an 7 Tagen die Woche!



● Chinas beste Fabrik für Muldenkipper-Sattelauflieger
● Mehr als 30 Jahre Erfahrung als professioneller Hersteller
● Wird nach Ihren Anforderungen gestaltet
● Ein professionelles Verkaufsteam hilft Ihnen bei der Auswahl des passenden LKWs.
● Wir können Ihnen einen guten Kundendienst anbieten.



Das Werk von CS Trucks liefert auch Ersatzteile (Originalteile, OEM-Teile und Ersatzteile) für alle Arten von Lkw und Anhängern.
mit Rabatt und guter Qualität, um sicherzustellen, dass die Lkw und Anhänger unserer Kunden in einwandfreiem Betriebszustand sind.





(Bester Kippmulden-Sattelauflieger vom CS-Werk)
