HOWO NX 15000L Abwasserspülfahrzeug mit Doppeltank: Konstruktion und Vorteile

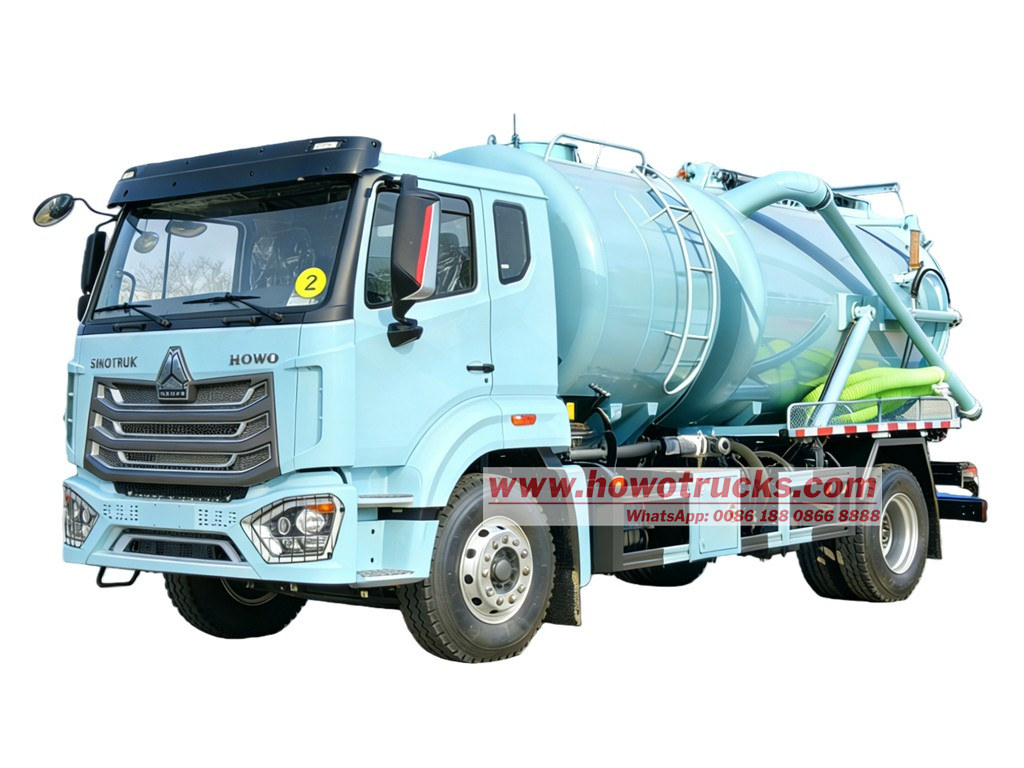

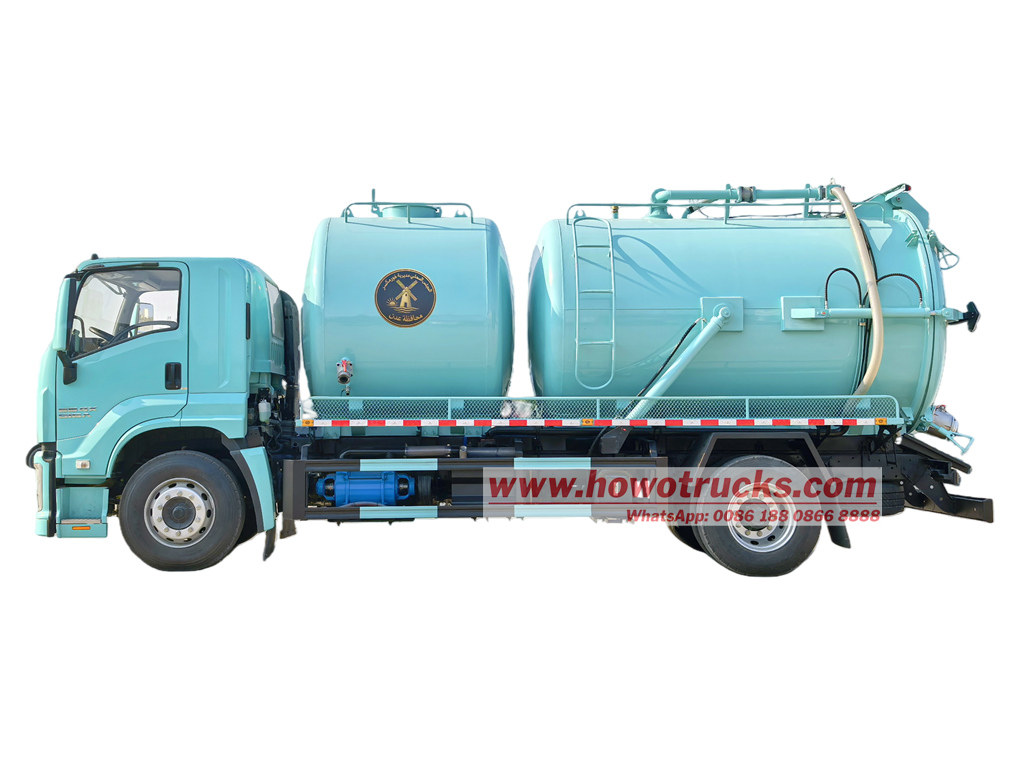

Was ist ein HOWO NX 15000L Kombi-Kanalreinigungsfahrzeug?

Der Sinotruk HOWO Kombi-Saugwagen für Abwasser und Vakuum basiert auf dem HOWO NX 4x2-Lkw-Chassis und ist mit einem WEICHAI WD615.50 Dieselmotor (213 kW / 290 PS, 9726 cm³ Hubraum) ausgestattet. Er verfügt über ein HOWO HW15710 Schaltgetriebe mit 10 Vorwärts- und 2 Rückwärtsgängen und zeichnet sich durch einen sehr niedrigen Kraftstoffverbrauch aus. Der Saugwagenaufbau fasst insgesamt 15.000 Liter und besteht aus zwei separaten Tankaufbauten: einem 10.000-Liter-Abwassertank und einem 5.000-Liter-Klarwassertank. Diese Tankaufbauten sind separat konstruiert und bieten folgende Vorteile: niedrigerer Schwerpunkt, einfachere Wartung, höhere Sicherheit beim Fahren und TransportierenDetaillierte Darstellung der Vakuum- und Wasserbaugruppe wie unten gezeigt:

Vakuumbaugruppe: 15.000 Liter Fassungsvermögen, Tankwagen und Deckel aus 6 mm dickem Q355-Material, serienmäßig mit Sicherheitsleitblech, passende Vakuumpumpe SK-12 für den Wasserkreislauf, maximaler Druck 8.000 Pa, effiziente Fördermenge 12 m³/min, Nenndrehzahl 970 U/min. Serienmäßiger DN100-Pumpeneinlass und DN150-Auslass, passendes Reduzierstück und 10 m lange DN100-Schlauchtrommel.

Wasseraufstellung: 5000 Liter Fassungsvermögen, Material Q355 mit einer Dicke von 4 mm für den Tankwagen und 6 mm für die Tankwandabdeckung, Standardmäßig mit Sicherheitsblende, passend zur Hochdruck-Strahlpumpe Modell 3N2, maximaler Druck 240 bar/psi, maximaler Durchfluss 170 l/min, Pumpendrehzahl 405 U/min, passend zur 60 m Schlauchtrommel φ19 und effizient 10 Düsensätzen.

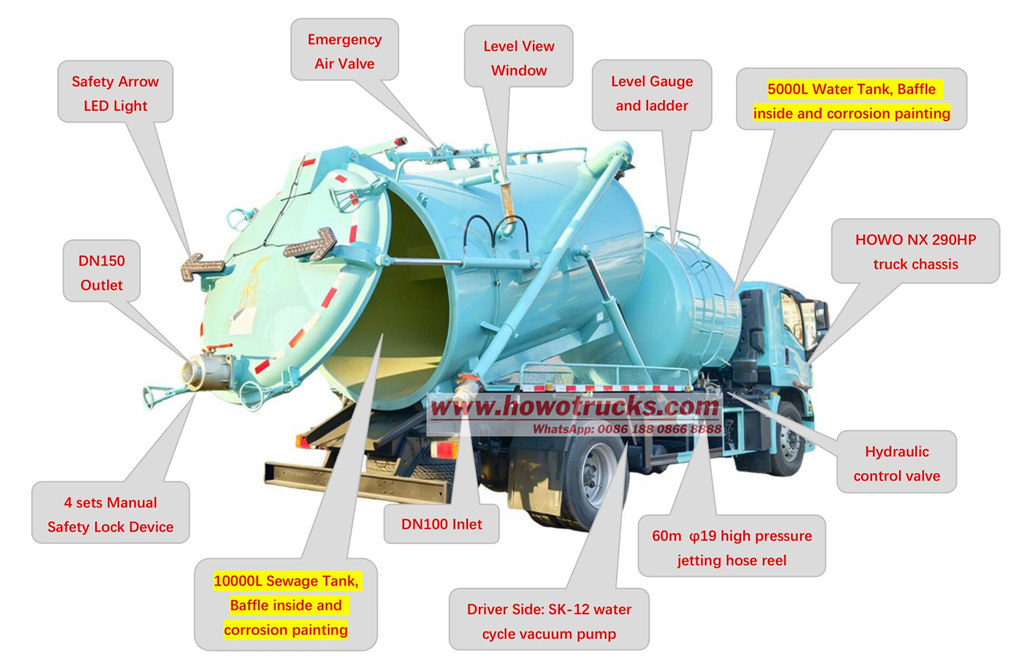

Hauptkomponente für den HOWO 15CBM Kanalreinigungswagen?

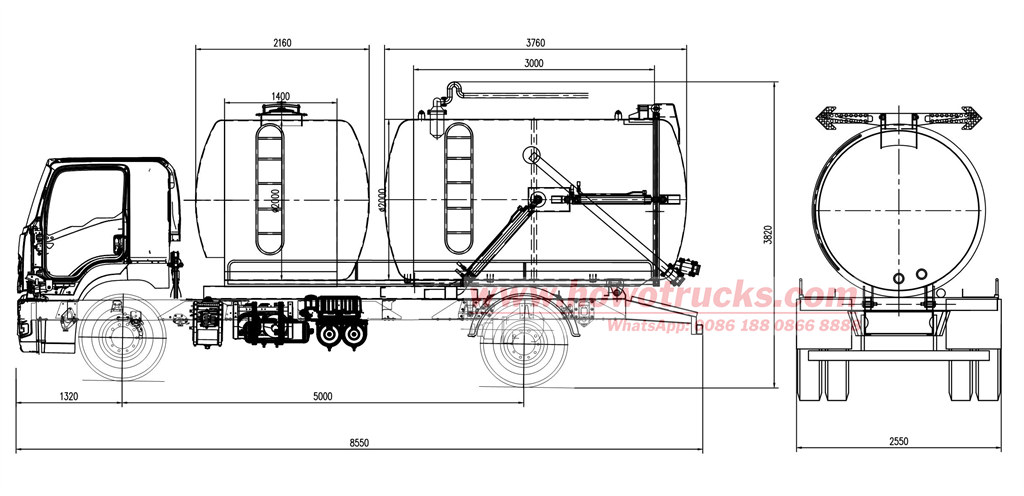

Technische Zeichnung und Parameter für den HOWO-Vakuumstrahlwagen?

LKW-Name	HOWO NX Kombi-Vakuum-Hochdruckreiniger
Kabine	HOWO NX 290
Motor	WEICHAI WD615.50, 290 PS, 9726 cm³
Übertragung	HW15710, 10F & 2R
Wassertank	5000 Liter Fassungsvermögen 3N2 Hochdruckpumpe, 24 MPa und Fördermenge 170 l/min, mit 60-cm-Schlauchtrommel
Abwassertank	10000L Fassungsvermögen Vakuumpumpe SK-12, 8000 Pa und Fördermenge 12 m³/min, Drehzahl 970 U/min
Körpertyp	Material Q355, mit separat gefertigtem Tankwagenaufbau, vorne für Frischwasser, hinten für Abwasser
