Strukturelles Layout des HOWO Reinigungs- und Kehrfahrzeugs

Die Kehrmaschinen von HOWO sind spezialisierte Kerngeräte für moderne Stadtreinigungsmaßnahmen. Sie vereinen Kehren, Saugen, Hochdruckreinigung und Straßenoberflächenreinigung. In einem Arbeitsgang erledigen sie mehrere Aufgaben, darunter die Beseitigung von Straßenmüll, die Staubbindung und die Bordsteinreinigung. Sie reduzieren effektiv Straßenstaub, verbessern die Luftqualität und tragen zu einer einheitlichen und optimierten Stadtreinigung sowie einem nachhaltigen ökologischen Management bei.

⇒ Gesamtübersicht des Fahrzeuglayouts:

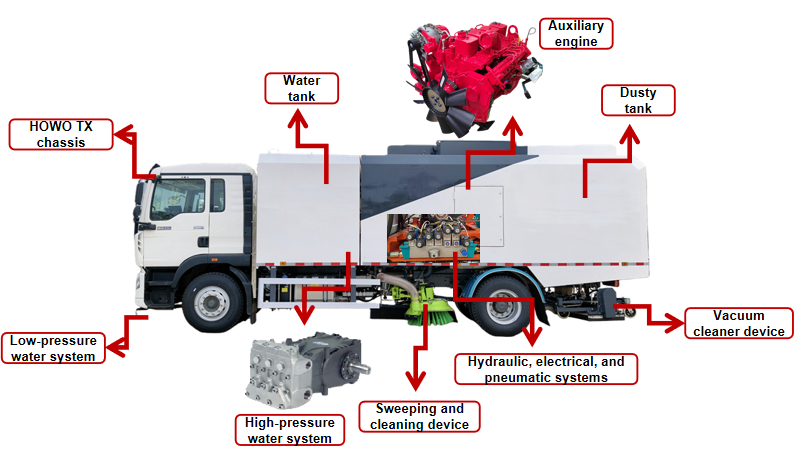

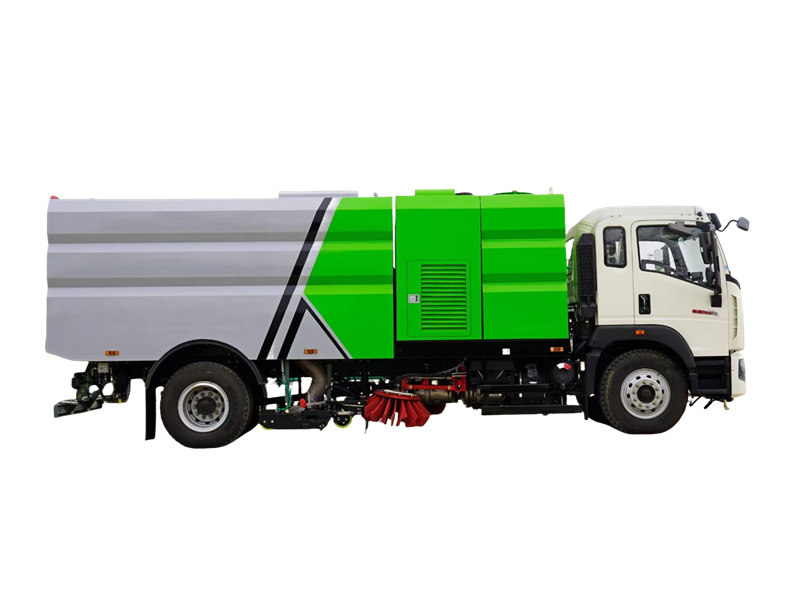

Das Layoutdiagramm des HOWO-Kehrfahrzeugs zeigt, dass der Aufbau aus einem Aufbau, einem Fahrgestell, einer Kehr- und Wascheinheit, einer Staubabsaugung, einem Antriebssystem, einem Hochdruck- und einem Niederdruck-Wassersystem, einer Sprinkleranlage, einem Hydrauliksystem, einem elektrischen System und einem Druckluftsystem besteht. Die Arbeitseinheit verfügt über zwei zentral angeordnete Kehrscheiben, eine zentral angeordnete breite Saugdüse und einen V-förmigen Sprühbalken.

1. Optimierung der Anordnung der Tankbaugruppe:

● Die Frischwassertanks sind separat vor dem Stromversorgungssystem angeordnet, wodurch die Auswirkungen von Geräuschen des Stromversorgungssystems und elektromagnetischer Strahlung auf die Fahrerkabine reduziert werden.

● Ein weiterer Teil des Frischwassertanks ist in den Mülleimer integriert, wodurch die Raumausnutzung verbessert und das Volumen des Mülleimers auf 6 m³ und das des Wassertanks auf 5 m³ erhöht wird.

● Im Inneren des Abfallbehälters sind Düsen mit hohem Durchfluss und hohem Druck installiert, die für schnelles Spülen und Selbstreinigung sorgen.

● Sowohl der Frischwassertank als auch der Abfallbehälter sind aus Edelstahl gefertigt, was eine ausgezeichnete Korrosionsbeständigkeit gewährleistet und die Lebensdauer der Bauteile verlängert.

● Durch die dreieckige Biegung und die gefaltete Oberkante werden scharfe Winkel vermieden, was zu einem neuartigen und raffinierten Gesamteindruck führt.

2. Adaptive Steuerungs-Kehrvorrichtung:

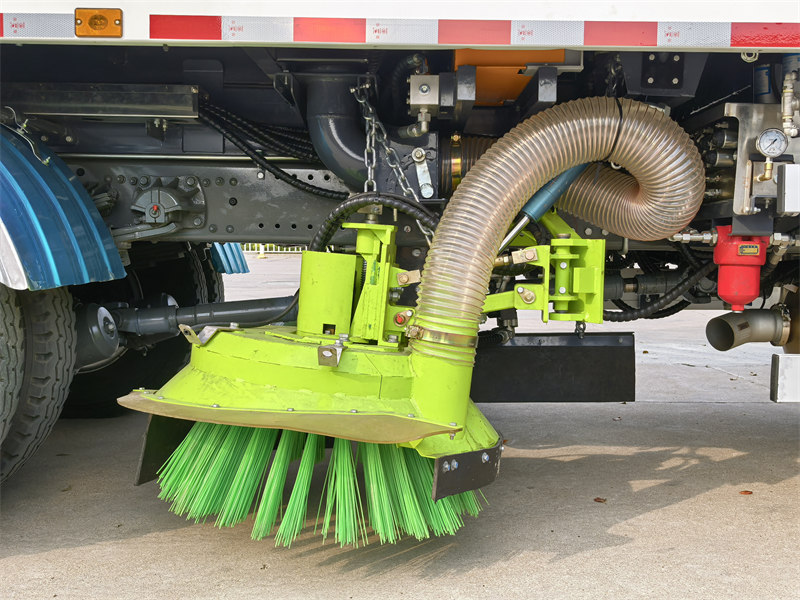

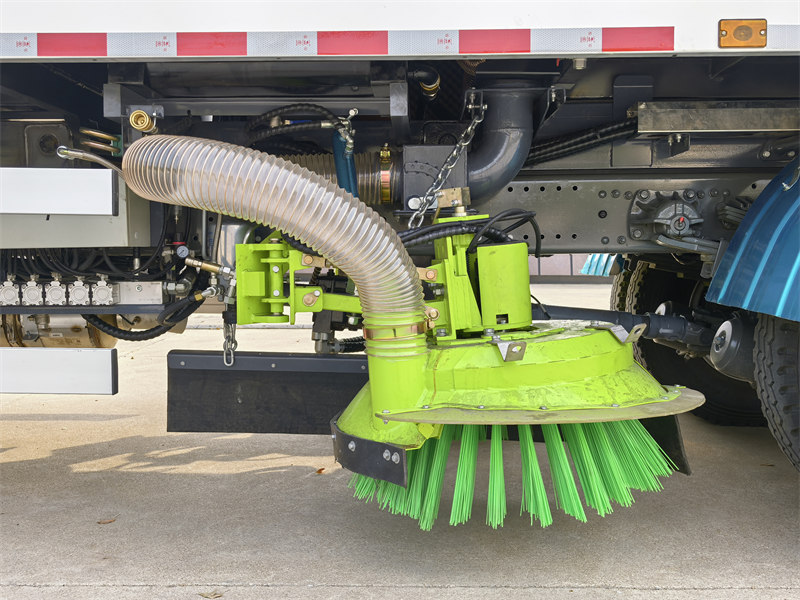

● Kollisionsvermeidungsdesign: Die linken und rechten Wischscheiben sowie die Sprühbalkenstruktur verfügen über automatische Hindernisvermeidungs- und Rückstellfunktionen, die ein automatisches Umfahren von festen Hindernissen ermöglichen.

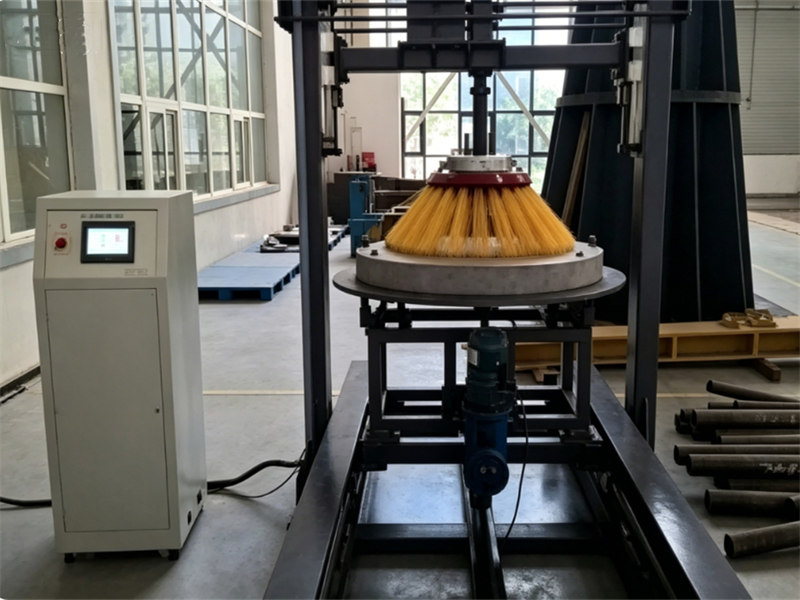

● Hochverschleißfeste Bürsten: Durch die Anpassung der Anteile von Polypropylen, Polyethylen-Rohstoffen, anorganischen Füllstoffen und deren Additiven wurde eine Borstenformel mit ausgezeichneter Reibungs- und Verschleißfestigkeit entwickelt.

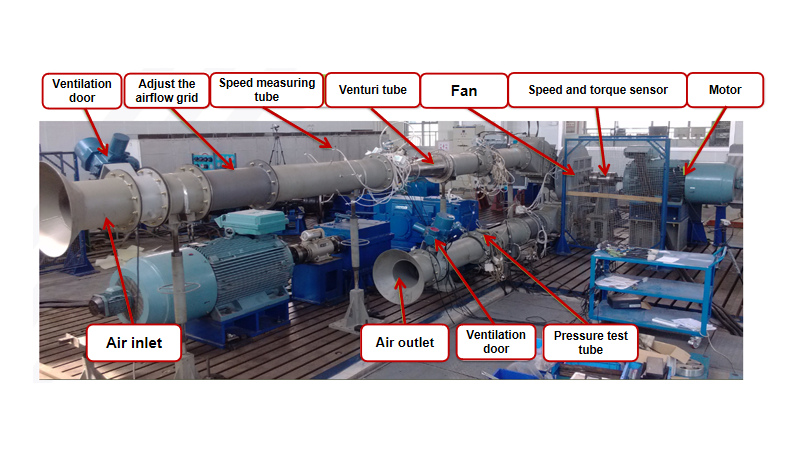

Gleichzeitig wurden Leistungstests für jede Versuchsformel durchgeführt. Die Bürstenborsten aus Nylon zeigten eine 100%ige Steigerung der Lebensdauer und reduzierten die Betriebskosten für den Anwender um 50%.

3. Hocheffiziente Staubabsaugungsvorrichtung:

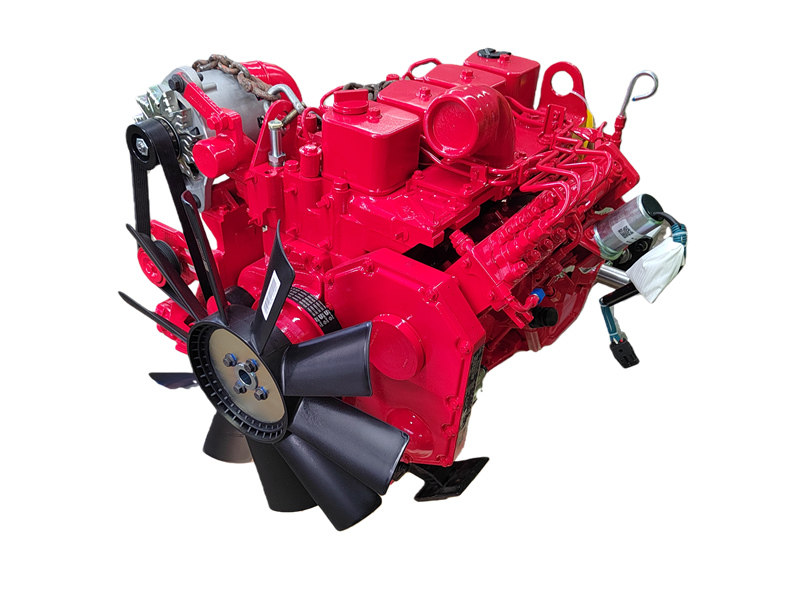

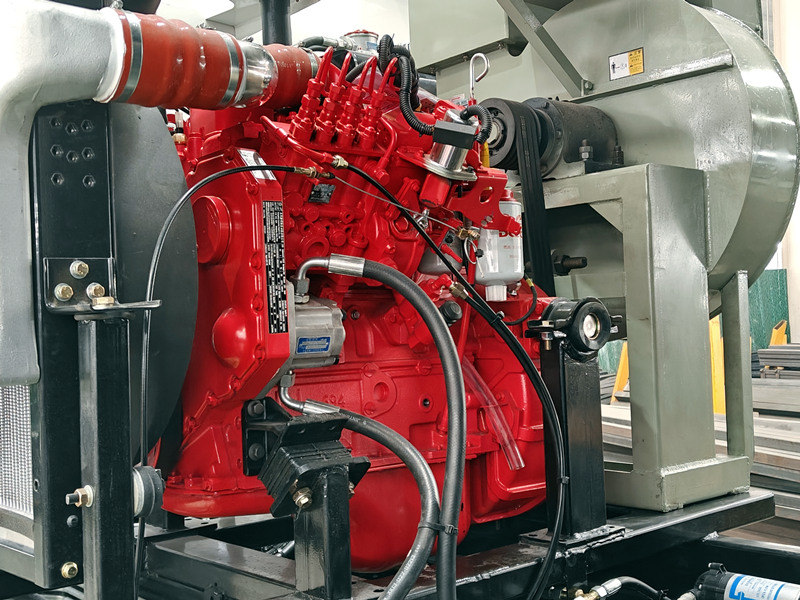

● Hauptenergiequelle, Hilfsmotor:

Das Luftkanalsystem bildet die Grundlage des pneumatischen Fördersystems der Kehrmaschine. Es besteht aus drei Hauptkomponenten: der Saugdüse, dem Gehäusekanal und dem Ventilator, die die Saugleistung des Schmutzes bestimmen.

● Hochleistungs-Saugfuß:

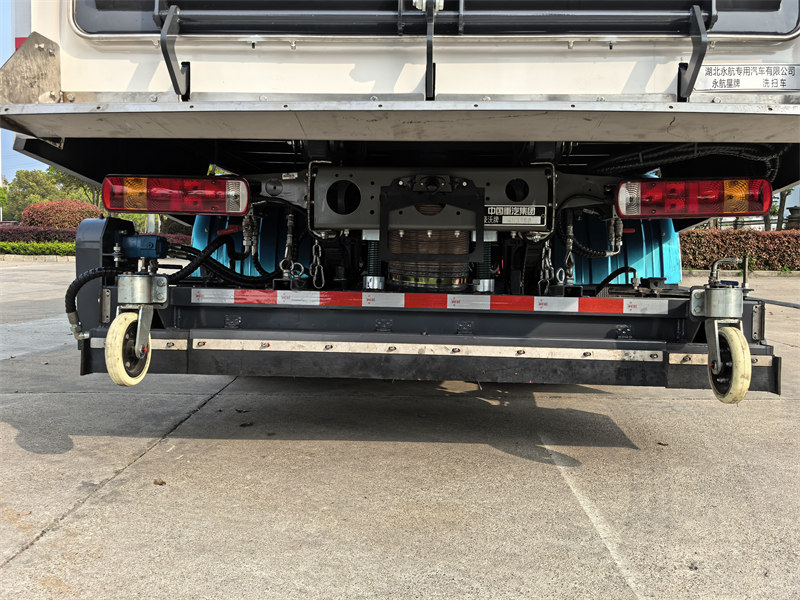

♦ Die Staubabsaugungsvorrichtung befindet sich vor der Hinterachse des Fahrzeugs und besteht aus einer schwimmenden Saugdüse und einem doppelten Luftkanalsystem.

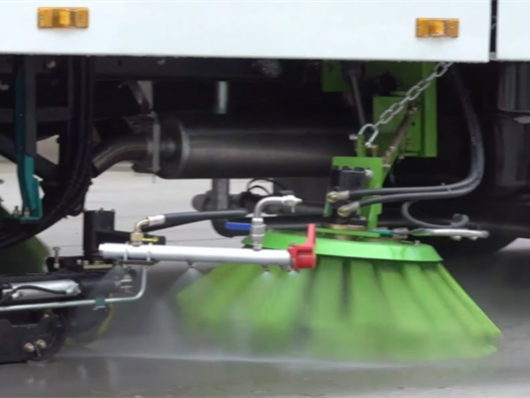

♦ Es verfügt über eine große Saugbreite und integriert eine Hochdruck-Wassersprühdüse im Inneren, mit linken und rechten Wassersprühdüsen auf beiden Seiten.

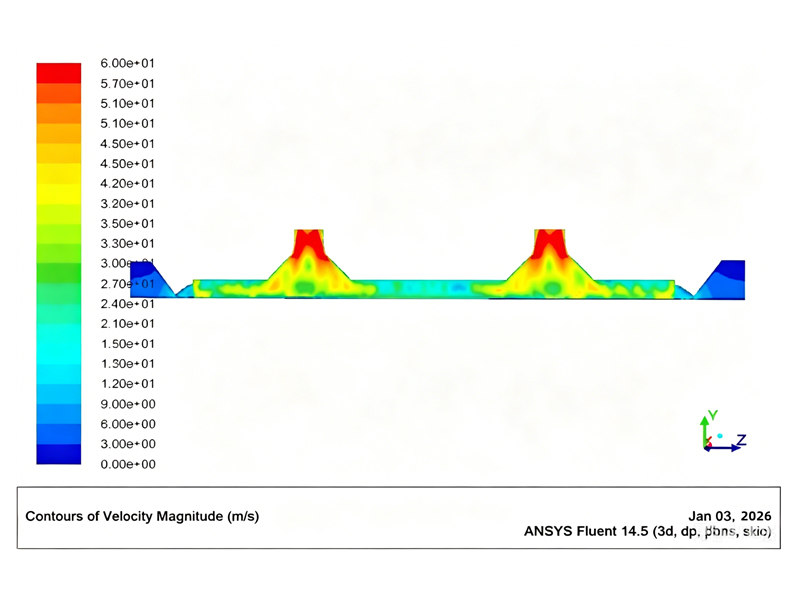

♦ Durch die optimierte Luftströmung und Struktur innerhalb der Saugdüse wird die Saugleistung erhöht, was zu einer starken Saugkraft und einer Reinigungseffizienz von 98 % führt.

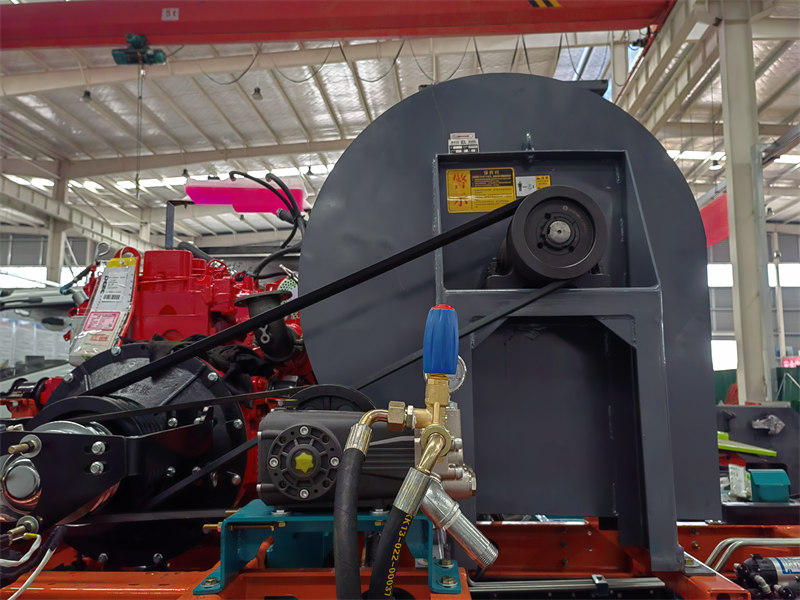

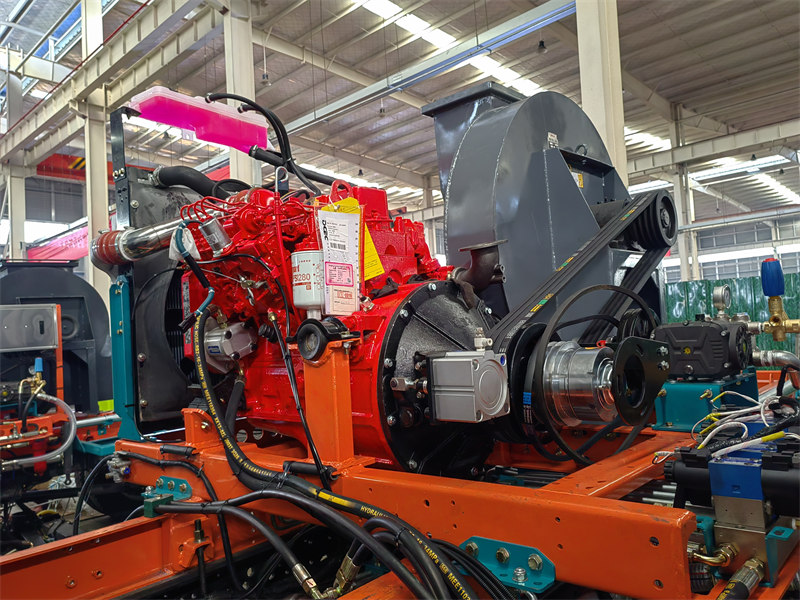

● Zentrifugalventilator:

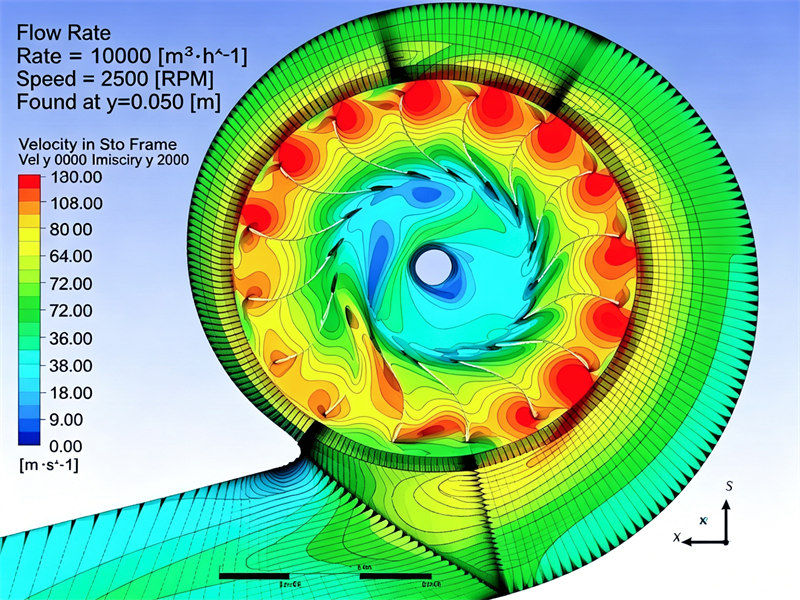

♦ Durch den Einsatz eines selbstentwickelten Hochdruck-Radialventilators wird ein maximaler Luftdurchsatz von 12000 m³/h erreicht.

♦ Der Ventilator zeichnet sich durch einen hohen Gesamtdruck und einen hohen Wirkungsgrad aus, wodurch der mechanische Wirkungsgrad um über 15 % und der Luftdruck um 25 % gesteigert werden.

♦ Die Klingen bestehen aus Spezialstahl und ihre einzigartige Klingenform macht sie extrem verschleißfest.

4. Sicheres und zuverlässiges Hochdruckwassersystem:

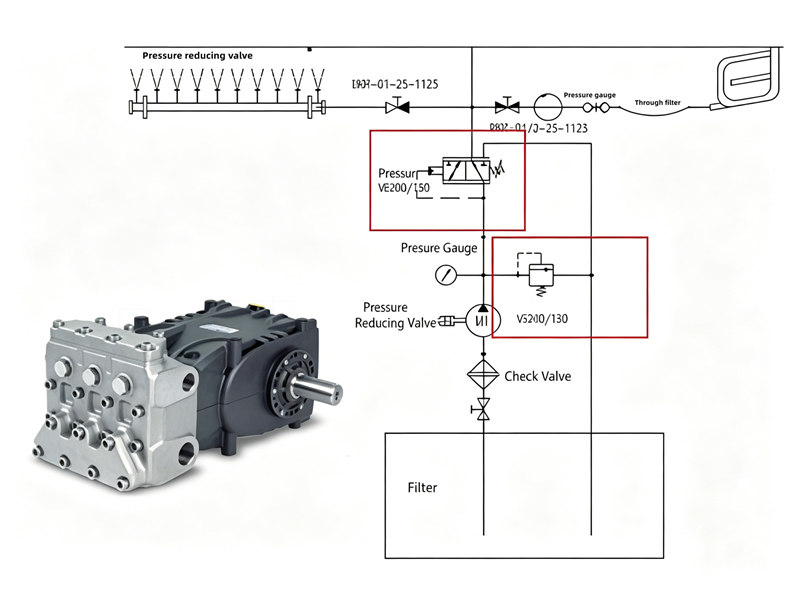

● Das Hochdruckwassersystem verfügt über einen doppelten Überdruckschutz:

♦ Die erste Schutzebene wird durch ein Entlastungsventil erreicht, das auf 5 MPa eingestellt ist.

♦ Die zweite Schutzebene wird durch ein Überdruckventil erreicht, das auf 7 MPa eingestellt ist.

Wenn die Handspritzpistole abrupt vom Sprüh- in den geschlossenen Modus wechselt, steigt der Systemdruck sprunghaft an. Das Entlastungsventil reagiert möglicherweise nicht rechtzeitig, woraufhin sich das Sicherheitsventil sofort öffnet und so den sichereren und zuverlässigeren Betrieb der Wasserpumpe und anderer Komponenten des Wassersystems gewährleistet.

● Funktion zur pneumatischen Rohrreinigung:

♦ Das Hochdruckwassersystem ist mit einer Schnellanschluss-Schnittstelle für eine Frostschutz-Wasserblasvorrichtung ausgestattet, um ein Einfrieren der Wassersystemkomponenten bei niedrigen Wintertemperaturen zu verhindern.

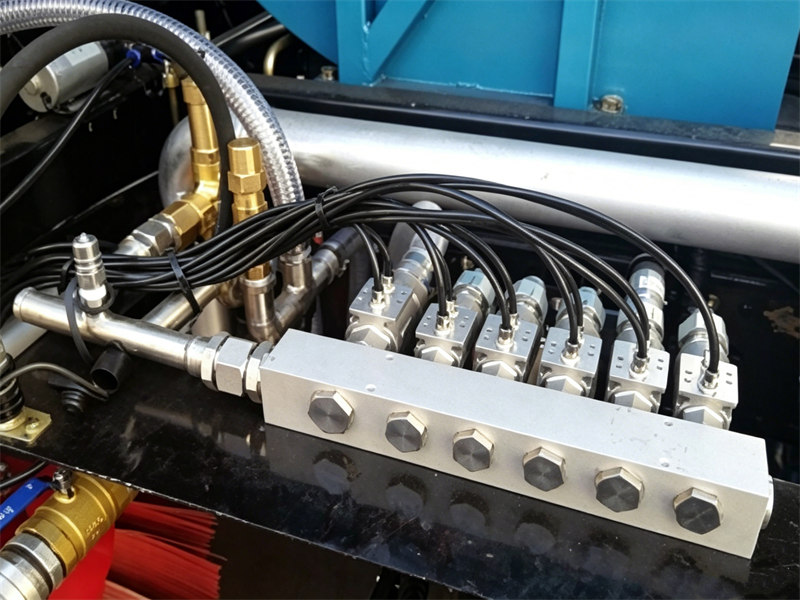

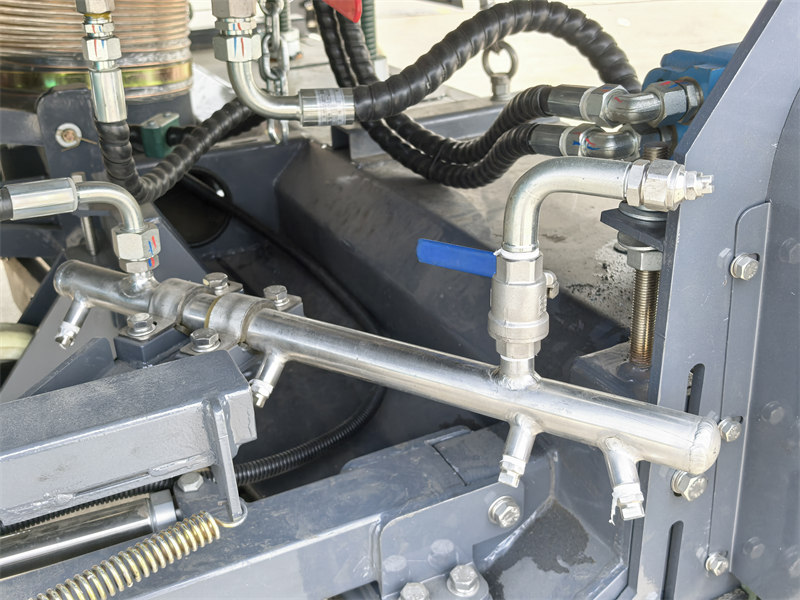

♦ Das Hochdruck-Wasserverteilungsventil verwendet eine pneumatische integrierte Wasserventilbaugruppe, die wartungsfreundlich und äußerst zuverlässig ist.

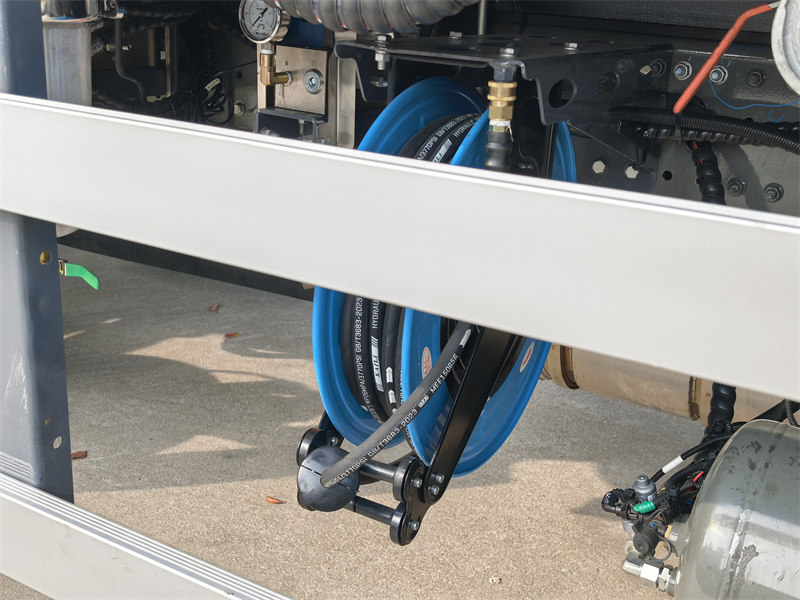

♦ Ausgestattet mit einer automatischen Schlauchtrommel und einer Hochdruck-Wasserpistole, kann es gezielte Reinigungs- und Wartungsarbeiten an Fahrzeugen durchführen.

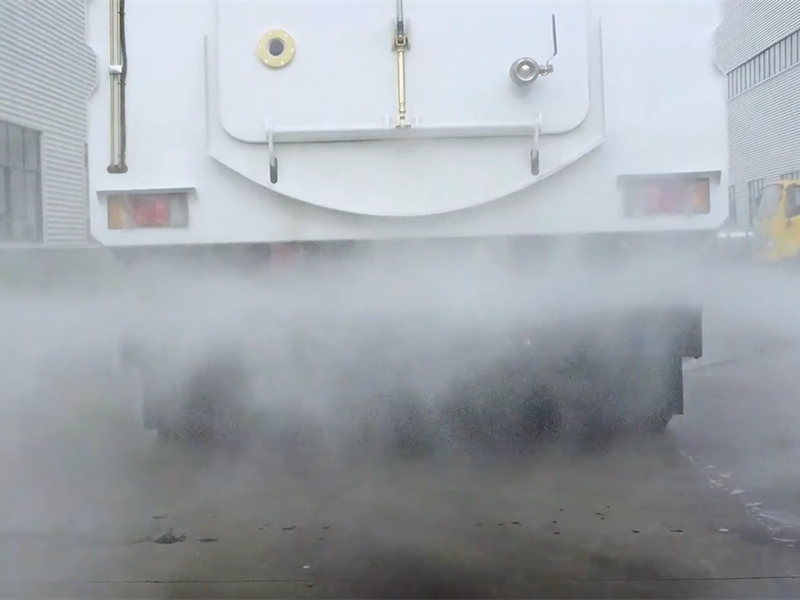

♦ Zur Staubbekämpfung ist am Heck des Fahrzeugs ein Sprühsystem installiert.
