Technologieanalyse des HOWO Schwerlast-Abschleppwagens

▶ Was ist ein HOWO Schwerlast-Abschleppwagen?

Der HOWO Schwerlast-Abschleppwagen ist ein häufig eingesetztes Spezialfahrzeug für die Pannenhilfe mit Hebe- und Abschleppfunktion. Er basiert auf einem speziellen HOWO-Abschleppchassis mit 39 % höherer Tragfähigkeit als herkömmliche Chassis, hervorragender Abschleppleistung und verbesserter Geländegängigkeit. Der U-förmige Hubarm ist teleskopierbar. Das Fahrzeug kann mit verschiedenen Anbaugeräten ausgestattet werden und ermöglicht so vielfältige Funktionen wie Heben, Abschleppen, Transportieren und Ziehen. Es eignet sich ideal zur Bergung großer Fahrzeuge, die umgekippt, von der Straße abgekommen oder in Gräben gestürzt sind.

Chassis	HOWO NX 6×4
Motor	WD615.47, 371 PS, Dieselmotor
Maximale Hubkraft	16000 kg
Vollständig ausgefahrene Hubkraft	10000 kg
Maximale Hubkraft des Auslegers	30000 kg
Maximale Hubhöhe des Auslegers	5260 mm
Anzahl der Winden	2
Zugkraft der Winde	200 kN

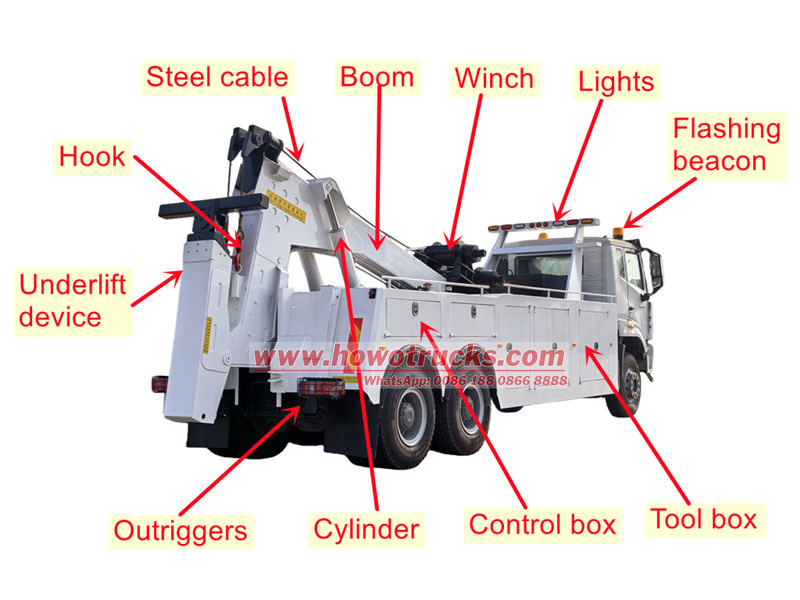

▶ Aufbau des HOWO Schwerlast-Rettungsabschleppwagens

Der HOWO NX Schwerlast-Abschleppwagen besteht im Wesentlichen aus sechs Hauptkomponenten: dem Fahrgestell, dem Hebemechanismus, dem Abschlepparmmechanismus, dem Auslegermechanismus, dem Hydrauliksystem und dem Steuerungssystem.

• Chassis: Basierend auf dem HOWO NX Spezial-Abschleppwagen-Chassis, das Tragfähigkeit und Leistungsabgabe bietet.

• Hebemechanismus: Beinhaltet Winde, Ausleger und Haken zum Anheben der Vorderseite oder des Rahmens eines liegengebliebenen Fahrzeugs.

• Unterliftmechanismus: Mehrteiliger teleskopierbarer Abschlepparm, ausgestattet mit L-förmigen Radklemmen oder Gabelaufsätzen zum direkten Anheben von Rädern oder Achsen, mit Befestigungsvorrichtungen am Ende zur Sicherung der Räder.

• Luvmechanismus: Angetrieben von einem Hydraulikzylinder, justiert es Winkel und Höhe des Auslegers und des Zugarms für eine präzise Positionierung und Lastverteilung.

• Hydrauliksystem: Bestehend aus einer über einen Nebenabtrieb (PTO) angetriebenen Pumpe, einem Mehrwegeventil, Hydraulikzylindern und einem Tank, der alle Mechanismen mit Energie versorgt.

• Steuerungssystem: Die Bedienung des Mehrwegeventils erfolgt über einen seitlich angebrachten Griff oder eine Fernbedienung, wodurch Hebe-, Schlepp- und Schwenkbewegungen koordiniert werden.

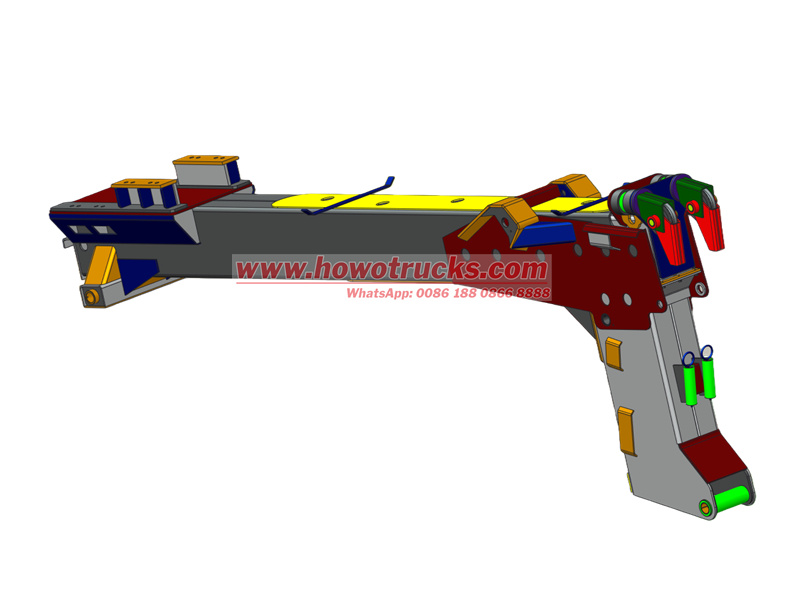

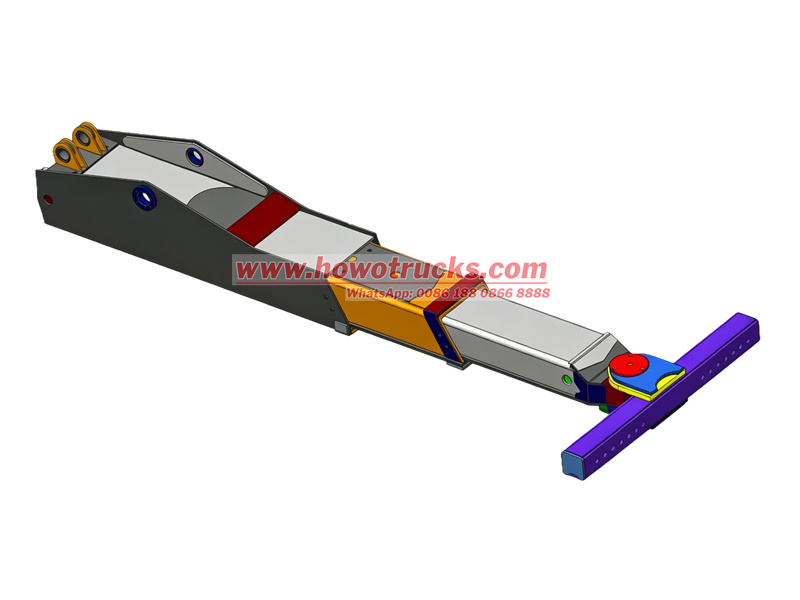

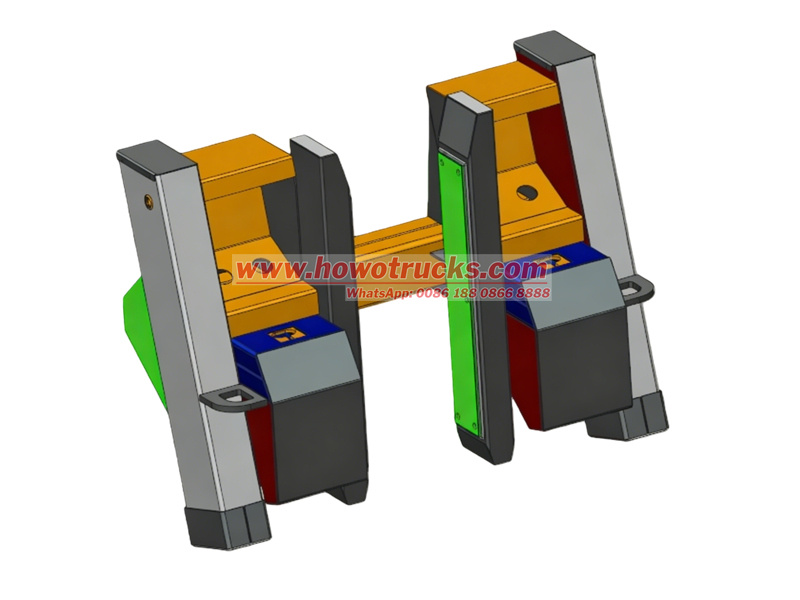

▶ Zeichnung des HOWO Schwerlast-Rettungs- und Abschleppwagens
